CHOAN стальной Электрический ленточный конвейер для угля, защита от скольжения, детектор скорости, устройство измерения скорости, сигнализация постоянного тока 24 В переменного тока 220 В 2 А

YTSJ-1 скольжения велосиметра

Температура окружающей среды:-30 °C-+ 60 °CВлажность окружающей среды: 0-85% относительной влажностиРабочее напряжение: 220 В переменного тока ± 10% (или DC24V)Контактная мощность: 500 мА/220 В (или 300 мА/DC24V)Тип переключателя: два проводных датчика (нормально закрытый)Диапазон измерения скорости: Скорость ленты 0,1-9,9 м/сКласс защиты: IP65

YTSJ-1 принцип работы

Он использует Бесконтактный Индуктивный элемент для обнаружения сигнала вращения сенсорного колеса, и осуществляет логическую работу для получения текущей скорости работы конвейерной ленты, и сравнит его с заданным значением, чтобы определить, является ли текущее рабочее состояние конвейера скользящим или нормальным.Когда он включен, он имеет 15-секундную функцию задержки запуска (то есть, когда он включен, он контролирует внутренний электронный переключатель K, чтобы закрыть в течение 15 секунд), таким образом, чтобы транспортер не генерировал сигнал скольжения на этапе ускорения после запуска.Если обнаруживает, что текущая скорость работы конвейера ниже заданного значения, K отключается; если обнаруживает, что текущая скорость работы конвейера больше заданного значения, K закрыт;(K на рисунке-это не сухой контакт, а электронный переключатель с той же целью. Когда K отключен, логическая схема может продолжать работать.)

YTSJ-1 подключение:

Он использует двухпроводный электронный принцип переключения и непосредственно управляется ток петли (до тех пор, пока петля имеет слабый ток для работы), дополнительное питание не требуется.1. Метод подключения (метод прямого подключения) с ПЛК показан на рис. 1.2. Метод соединения с ПЛК (Релейный режим) показан на рис. 2.Провод или Длина соединительной линии могут вызвать искусственное напряжение. Когда вызванное напряжение выше порога уровня ввода/Вывода ПЛК, это приведет к тому, что ПЛК не сможет определить нормальные сигналы. Рекомендуется использовать релейное соединение.

YTSJ-1

Когда вы размещаете заказ, пожалуйста, оставьте сообщение на месте, где используется продукт или скорость ленты конвейера. Перед отправкой мы установим заданное значение и должны быть установлены на конвейер с указанной скоростью в соответствии со значением скорости, указанным на табличке.

YTSJ-1 установки

Это новое устройство, используемое для определения скорости ленты конвейера. Он широко используется в системе ленточного конвейера для обнаружения скорости ленты в реальном времени. Он обеспечивает надежное средство обнаружения для безопасной работы ленточного конвейера.

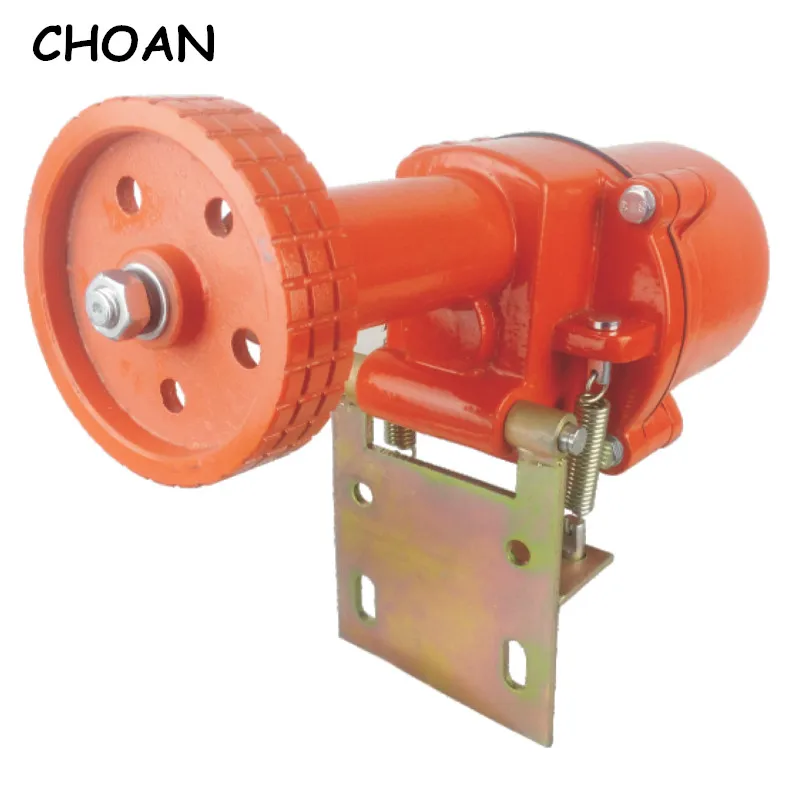

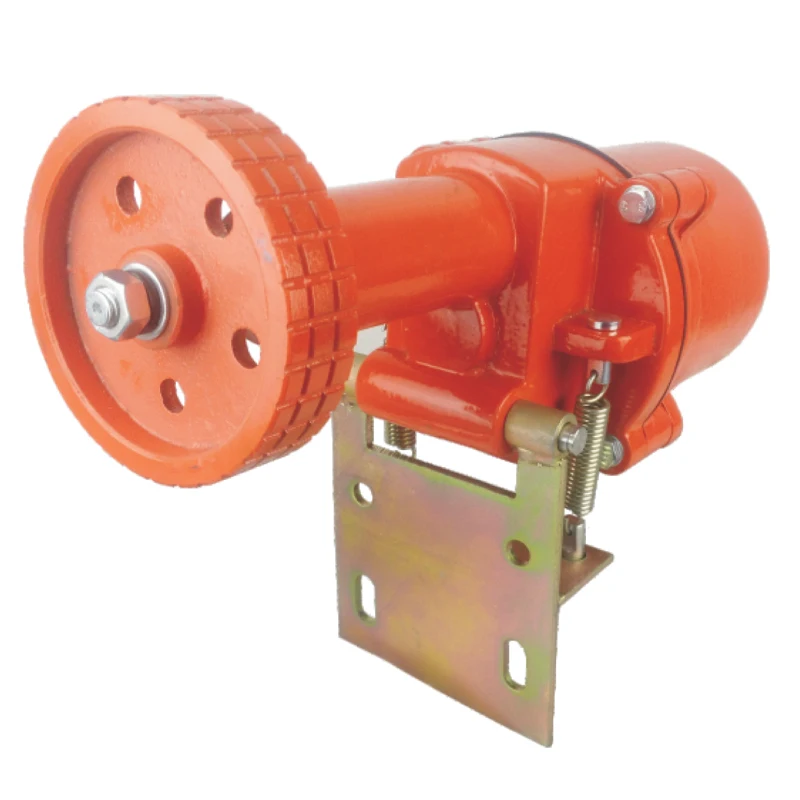

YTSJ-2 скольжения велосиметра

Диапазон измерения скорости: Скорость ленты 0,5-5 м/сТемпература окружающей среды:-5 °C-+ 40 °CВлажность окружающей среды: 0-85% относительной влажностиВыход сигнала: 1Класс защиты: IP55Кабель 1 мВес нетто: 4,5 кгВыходной режим: AC 380 V 2A или DC 12-50 v, выход-твердотельное реле. 2а (для резистивных или индуктивных нагрузок)

Он используется для предотвращения тяжелых аварий, вызванных проскальзыванием, когда ремень и активный ролик проскальзывают (стойло) во время работы ленточного конвейера.Он также может быть использован для запуска цепи и остановки нескольких ленточных конвейеров, низкоскоростных тормозов или защиты от превышения скорости и т. д., что делает полевые операции простыми и повышает безопасность.Он широко используется в промышленности с ленточными конвейерами, такими как сталь, электричество, угольные шахты и порты.

YTSJ-2 принцип работы

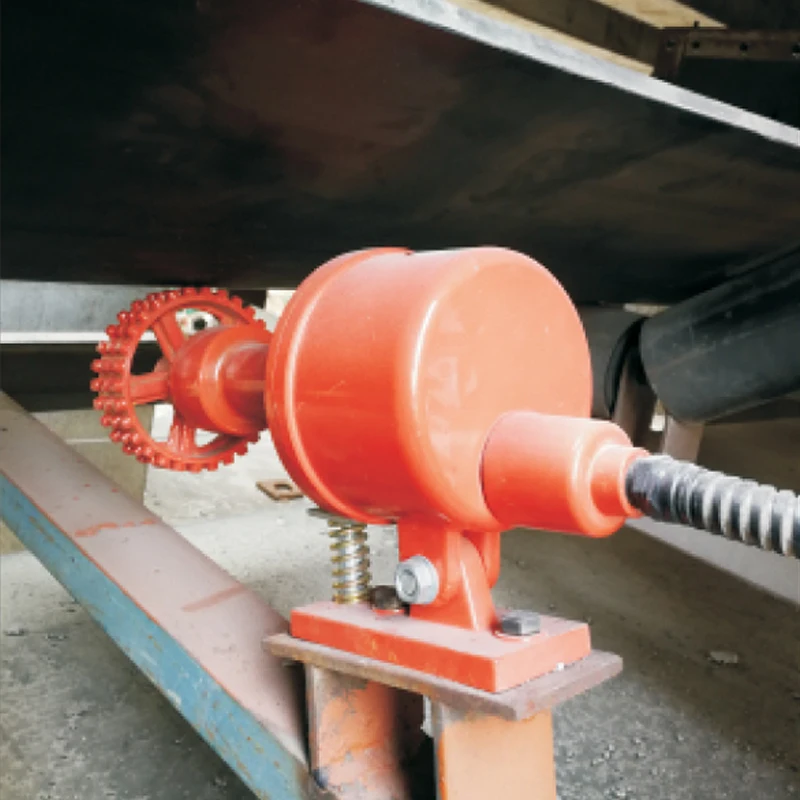

Детектор скорости Горизонтально устанавливается на кронштейне конвейера между верхней и нижней лентами, так что есть некоторое давление между контактным колесом и поверхностью ленты, для предотвращения простоев, вызванных прыжками контактного колеса. Он может работать без рабочего источника питания. Когда скорость работы ленточного конвейера ниже, чем установленное значение продукта, реле в детекторе выводит контрольный сигнал, и скорость может регулироваться произвольно.

YTSJ-2 Установка

Сначала сварите фиксированный кронштейн на поперечной балке конвейера, а затем Соедините рукоятку с штифтом и штифтом на кронштейне.Изделие должно быть помещено в направлении движения ремня, а Контактное колесо и ремень должны быть 200-300 мм.

YTSJ-2 преимущество продукта

Состоит из реле, соединительного вала, контактного колеса, рычага и т. Д.Он прост в установке и безопасен в использовании. Поскольку он установлен на возвратном ремне, вся машина работает плавно и позволяет избежать повреждения старых моделей на ремне.Корпус изготовлен из алюминиевого сплава, а поверхность покрыта электростатическим напылением. Краска ровная и адгезия сильная. Уровень защиты всей машины высокий, до IP66, подходит для работы в тяжелых условиях.

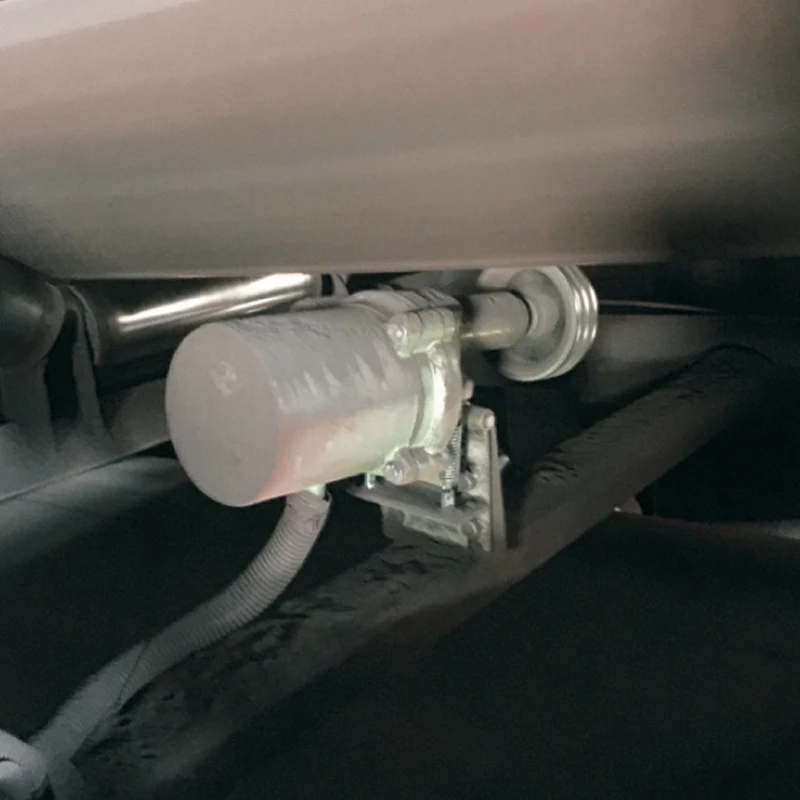

YTSJ-1 и YTSJ-2 Установка

Устройство можно установить в любом положении ленточного конвейера, при условии, что оно может обеспечить точный контакт между контактным колесом и ремнем. Во время установки убедитесь, что ось контактного колеса и ремня параллельны, а направление движения параллельное беговому направлению ремня. Пользователь может настроить Монтажный кронштейн в соответствии с размером и высотой ремня. Во время установки убедитесь, что Контактное колесо и поверхность ремня находятся в эластичном диапазоне и что кронштейн и параллельная плоскость ремня вертикальны.
