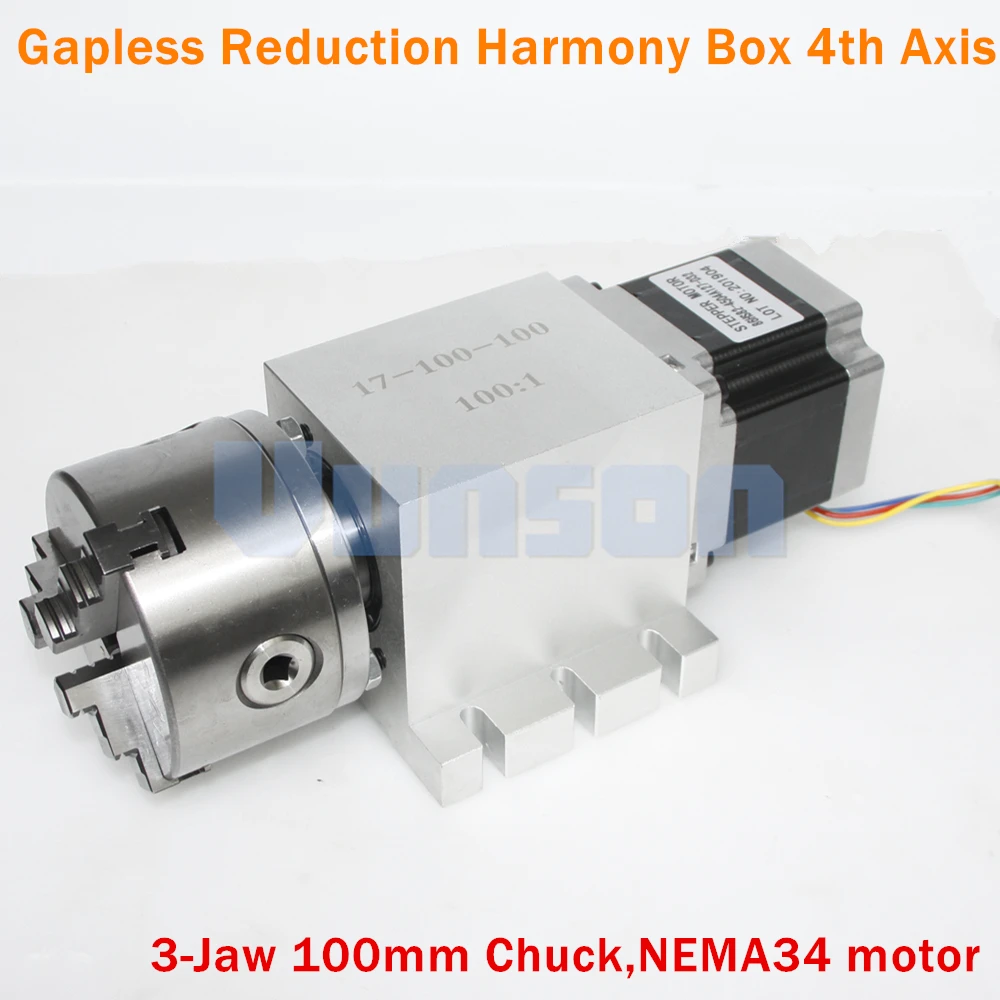

ЧПУ 4th ось вращения K11 3-кулачковый 100 мм патрон с ЧПУ Передаточное отношение 100:1 Беспрерывное гармонический редуктор NEMA34 мотор для ЧПУ 4060 фрезерный станок

Описание

ЧПУ 4th ось вращения 3-кулачковый Зажимной патрон 100:1 Беспрерывное гармонический редуктор NEMA34 шаговый двигатель

>Совпадающий задний запас здесь:

1) живое ядро: Http://www.aliexpress.com/store/product/Tailstock-Live-Center-with-Locked-Span-for-cnc-router-engraver-milling-machine-Rotary-Axis-Extend-Axis/706847_1948973631.html

2) небольшой Наконечник Цилиндра живого центра задняя часть:Http://www.aliexpress.com/store/product/Small-Tip-Cylinder-Live-Center-Tailstock-with-Locked-Span-for-cnc-router-engraver-milling-machine-Rotary/706847_1996128900.html

3) Цилиндрический живой центр задняя часть: Http://www.aliexpress.com/store/product/Cylinder-Live-Center-Tailstock-with-Locking-Wrench-for-cnc-router-engraver-milling-machine-Rotary-Axis-Extend/706847_1996133004.html

4) Morse 2 # живого центра задняя Шток:Http://www.aliexpress.com/store/product/Center-Height-65mm-Tailstock-Removable-Morse-2-Live-Center-with-Locked-Wrench-for-cnc-3040-6040/706847_32502211838.html

5) сменная задняя часть:Https://www.aliexpress.com/item/Replaceable-Head-Tailstock-Center-Height-65mm-with-Locked-Wrench-for-cnc-3040-Router-DIY/4000122376597.html

Особенности

Зажимной патрон: K11 100 мм диаметр 3-кулачковый центрирующий патрон

Высота центра: 65 мм

Общая высота: 115 мм

Часть коробки передач (б/у, не новая)

Угол: 0,018 градусов/шаг

Коэффициент снижения: 100:1 (50: 1 модель не производит снова)

Шаговый двигатель

Шагового двигателя: NEMA34 4.5A 4-проводной мотор

Аксессуары: 1 набор противокогтей (3 шт) и гаечного ключа (как раз показано на рисунке)

Вес: 11 кг

Любой, кому нужна новая коробка передач, пожалуйста, свяжитесь с нами, тогда мы дадим вам предложение (более 1000 USD).

Как установить эквивалентное значение pluse в Mach3?

Для 1 градуса требуемое значение должно быть рассчитано таким образом:

(Шаговый номер шагового двигателя * микрошаговый Номер двигателя * коэффициент уменьшения)/360 градусов.

I, e: шаговый двигатель NEMA23-0,036 градусов, драйвер двигателя-16 микро шагов, а коэффициент снижения-50: 1, поэтому требуемое значение должно быть :( 10000*16*50) /360 = 8000000/360 = 22222,22

В diemension

ЧПУ 4th ось вращения K11 3-кулачковый 100 мм патрон с ЧПУ Передаточное отношение 100:1 Беспрерывное гармонический редуктор NEMA34 мотор для ЧПУ 4060 фрезерный станок
