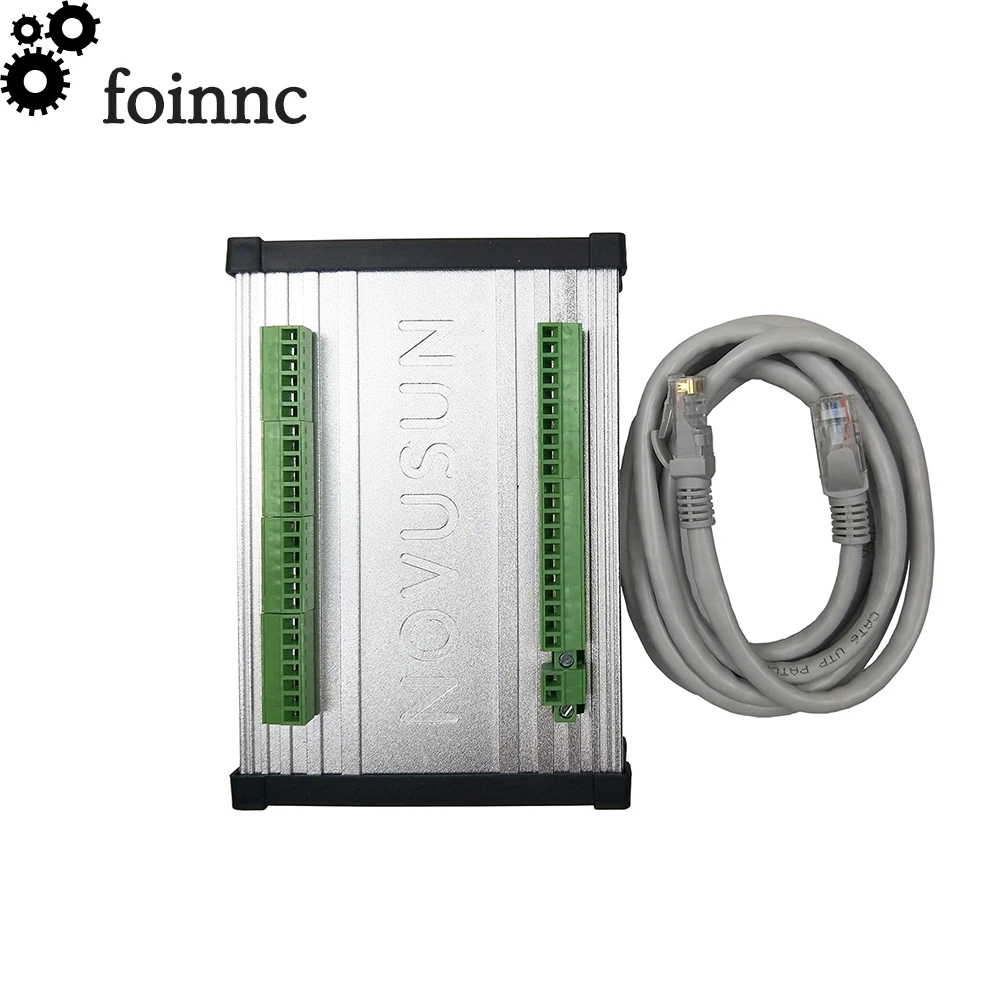

ЧПУ управление движением карты mach3 Ethernet интерфейс управления NVEC400 гравировальный станок сверлильный и фрезерный станок обработки

Введение:

NVEC400 представляет собой 6-axis motion контроллер, разработанный содействия с ЧПУ;NVEC400 поддерживает управление mach3 и связывается с компьютером с помощью интерфейса Ethernet.

Рабочие параметры:

Интерфейс Ethernet коммуникации; Поддержка mach3 16-канальная оптопара изолирует общей цифровой входной интерфейс; 12-канальная оптопара изолирует общей цифровой выходной интерфейс; 1 способ 0-10 В контроль скорости вращения шпинделя аналоговый выходной интерфейс (может быть изменен на PWM выход); Поддерживает до 6-ти канальный шаговый мотор управления, с переключением между дальним и Ось управления импульсный 400 кГц; Основное контрольное оборудование составляет 12-36 в, потребляемая мощность не менее 10 Вт;Casing корпус из алюминиевого сплава, сильная анти-помехи и отличный дизайн EMC.

Форма и размер:

NVEC400 имеет открытую структуру с 2 монтажными отверстиями в нижней части для двух диаметром 4 мм на шкафу.Округлите отверстие и установите блок на шкаф. Размеры изделия показаны на рис. 1-1 и рис. 1-2.Внешний вид продукта: 146 мм * 106 мм * 36 мм;Размер монтажного отверстия 105,5 мм * 85,5 мм. Для диагонального крепления на радиаторе есть 2 отверстия с резьбой M4.

Проводка Разрешение:

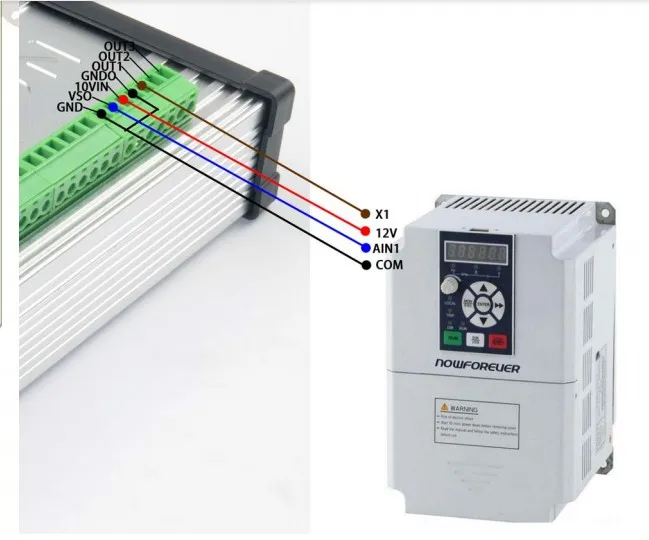

1, интерфейс управления Ethernet2, интерфейс управления шаговым двигателем3, выходной интерфейс управления шпинделем4. Основной интерфейс питания
