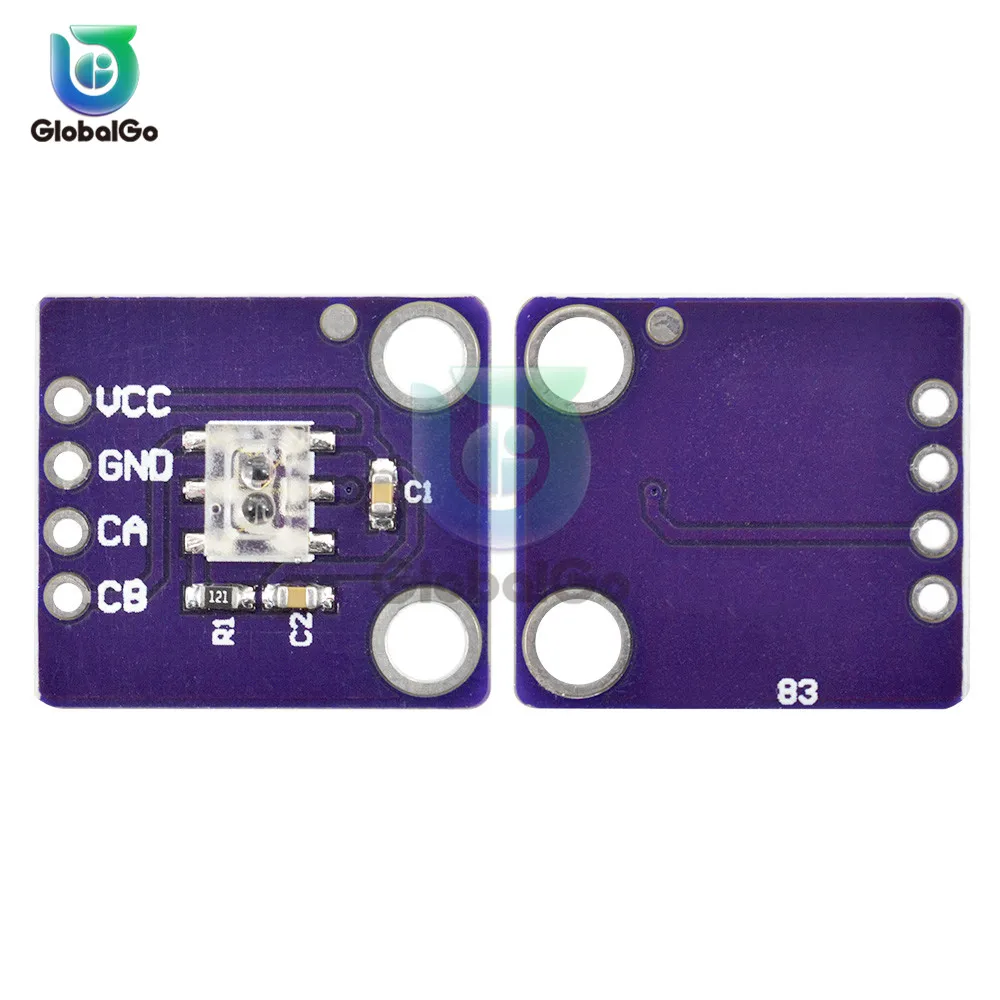

CJMCU-83 AEDR-8300 два 2 канала оптический кодировщик модуль кодировщик светоотражающий оптический кодировщик модуль 4Pin

Особенности:

В настоящее время AEDR-8300 является самым маленьким оптическим кодировщиком для приложений управления движением с использованием технологии светоотражающей обработки.

При использовании с кодовым колесом или узкая длинная планка, он может преобразовать роторное или линейное движение в цифровой выход.

Он состоит из светодиодный источник освещения, обнаружения IC с фотодиод и объективом.

Серия AEDR-8300 может выводить сигналы, совместимые с уровнем ttl, таким образом, она может работать непосредственно с большинством схем обработки сигнала.

Параметры:

Светоотражающие технологии

Поверхностного монтажа маленький контур

Одноканальный дополнительных выход

Двухканальная Квадратура для

Направление зондирования

Ttl совместимый выход

Один источник питания 5В

-20oC до 85oC абсолютная рабочая температура

Разрешение кодировки опции:

36, 75, 150, 180 (линии/дюйм) или

1,42, 2,95, 5,91, 7,09 (линии/мм)

Напряжение питания модуля: DC4.5V-5.5V

Температура рабочей среды: 0 °C ~ 85 °C

Максимальная частота подсчета: 15 кГц частота подсчета = скорость (r/m) * N/60

Размер модуля: 18,5 мм * 16,4 мм * 3,45 мм с двумя монтажными отверстиями M3
