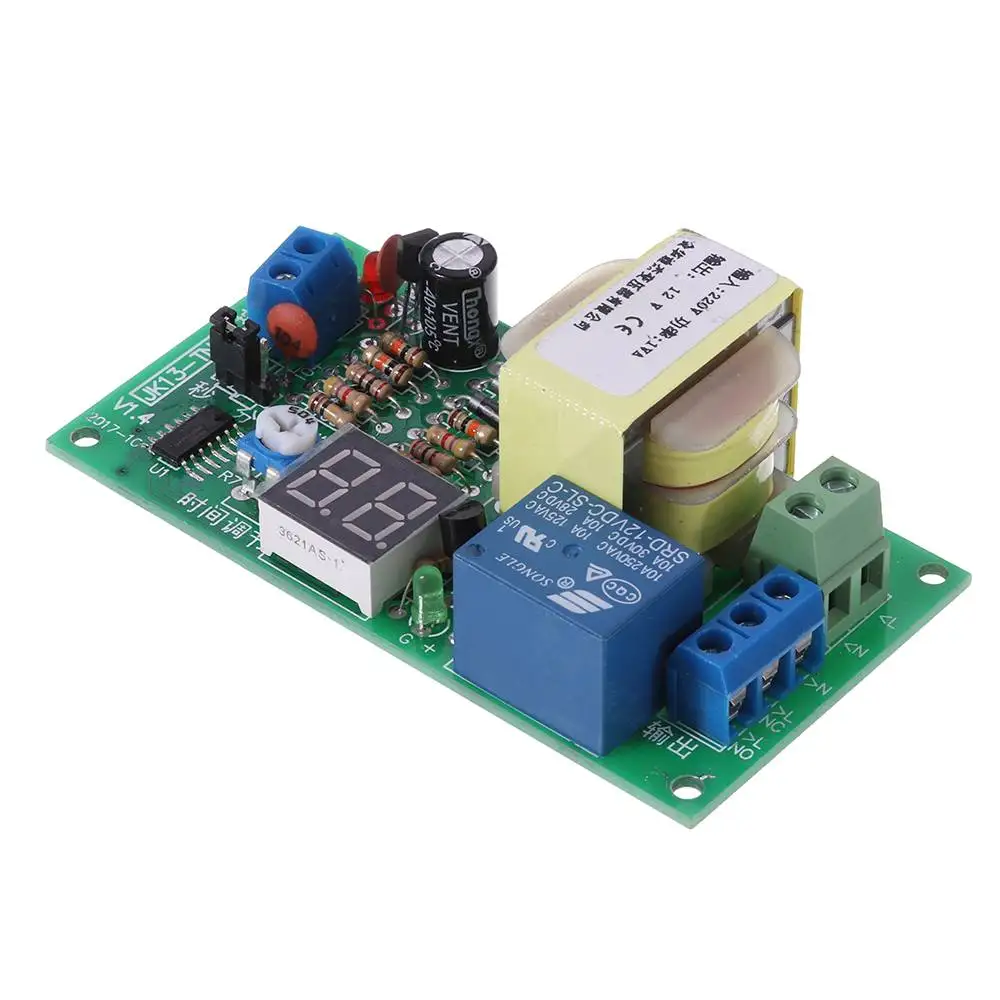

CLAITE 220V AC JK13-TN 1-99S комплекса предпусковых операций триггерный релейный модуль с триггер задержки и Дисплей

Описание

Особенности:

-С понижающим трансформатором, он имеет высокую стабильность.

-2-разрядный цифровой дисплей трубки, дисплей, настройка времени при настройке динамический показывают уровень оставшегося времени во время обратного отсчета

-Запуск внешнего триггера, запуск синхронизации с коротким нажатием кнопки самосброса. Кроме того, можно коротить триггеры вместе, чтобы достичь включения питания и начать отсчет.

-Использование микроконтроллера для точной задержки

Принцип работы:

После включения модуля реле состояния не работает, и отображается установленное время. При коротком замыкании триггерного терминала реле сразу включает выходное напряжение 220 В и начинает отсчет для отображения оставшегося времени. По истечении 0 времени реле отключает выход.

При повторном срабатывании во время задержки синхронизация будет немедленно остановлена и выход будет выключен.

Тепло Обратите внимание:

1. Модуль является неизолированным конденсатором понижающим методом, поэтому положение платы заряжено и человеческое тело не может быть тронуто.

2. Триггерный терминал может быть подключен только к пассивному выключателю, не подключен к сигналу напряжения, в противном случае модуль будет поврежден.

3. Когда количество прыгает в критическом положении, это может быть точно решено.

4. Когда сопротивление нагрузки подключено, никакой специальной обработки не требуется; когда емкостная нагрузка подключена, легко повредить реле. Рекомендуется добавить контактор переменного тока; при подключении нагрузки типа двигателя пусковой ток двигателя должен учитываться в пределах 10А.

Посылка включает в себя:

1 x JK13-TN модуль реле обратного отсчета 1-99 S с задержкой запуска и дисплеем
