CLAITE DC-DC, 5 В до 3 в, 3,3 В, 4,2 в, 12 В, USB Buck Boost, источник питания, регулятор напряжения, модуль питания для рабочего стола

Описание

{Infomodule} долл. США

> Инструкция: Нажмите здесь, чтобы открыть <

Описание:

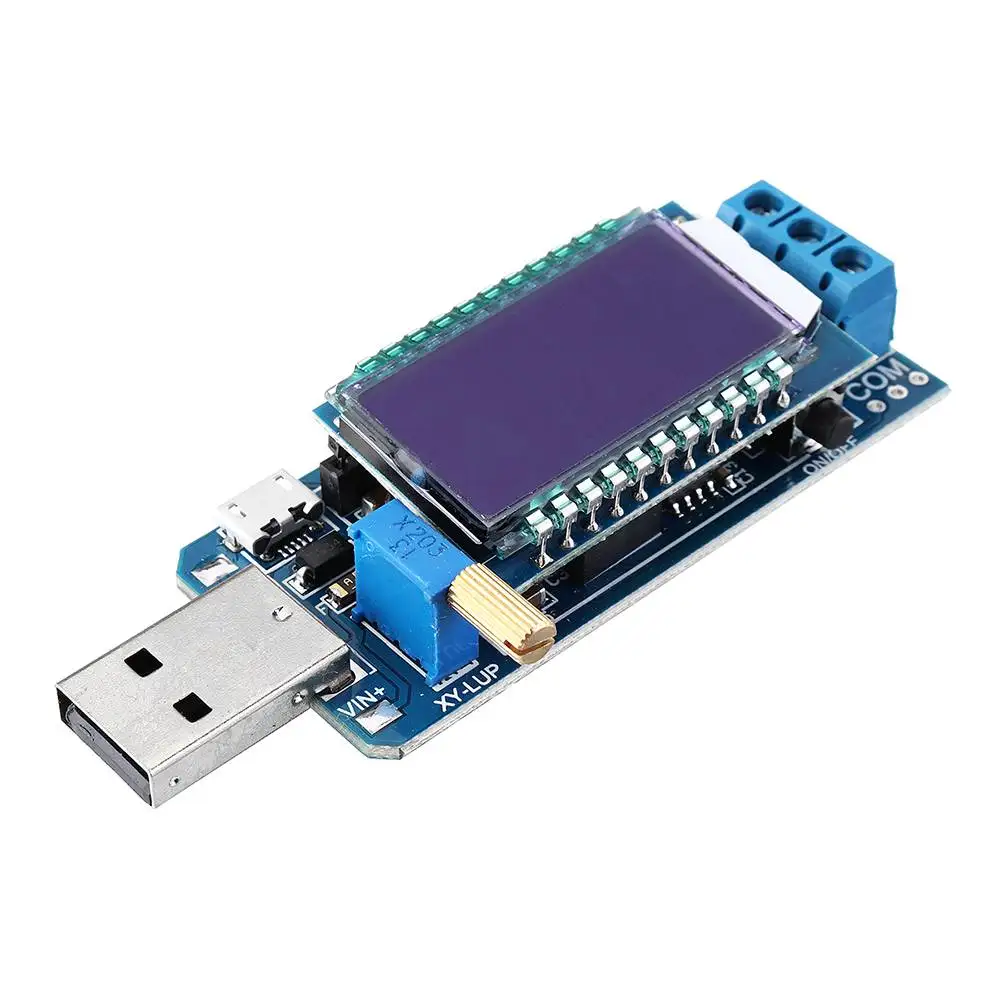

Это инструмент с интегрированным понижающим Повышающий Модуль источника питания и многофункциональный амперметр напряжения.

В режиме работы можно использовать как Повышающий Модуль источника питания. Он может преобразовывать в постоянный ток 3,5 V ~ 12 V в постоянный ток 1,2 V ~ 24 V и мощность около 2 W ~ 3 W.

В режиме работы vah может использоваться как многофункциональный амперметр напряжения. Его можно использовать для измерения напряжения, тока, мощности, емкости аккумулятора, времени разрядки.

Это очень подходит для технических инженеров для разработки, отладки приборов, послепродажного обслуживания и т. Д.

Особенности:

1. Двойная операционная система

2. Поддержка функции выхода источника питания

3. Поддержка функции тестирования питания

4. Поддержка защиты от перегрузки

5. ЖК-дисплей высокой четкости

6. Автоматическая калибровка

7. Многопараметрический одновременный дисплей

8. Поддержка режима энергосбережения

9. Три способа ввода напряжения

10. Поддержка напряжения и калибровки тока

Параметры:

1. Название продукта: XY-LUP Boost Buck конвертер Вольтметр Амперметр;

2. Модель: XY-LUP;

3. Рабочее напряжение: DC 3,5-12 В;

4. Выходное напряжение: DC 1,2-24 В;

5. Выходная мощность: 3 Вт (макс.);

Максимальная выходная мощность в пределах 2 Вт при выходе DC 1,2 В ~ 2 В;

Максимальная выходная мощность в пределах 3 Вт при выходе постоянного тока 2 В ~ 20 В;

Максимальная выходная мощность в пределах 2,5 Вт при выходе постоянного тока 20 В ~ 24 В;

6. Точность выходного напряжения: +/-0.5%

7. Точность выходного напряжения: +/-1%

8. Диапазон измерения напряжения: DC 0 ~ 35 в

9. Измерьте Диапазон тока: 0 ~ 3A

10. Диапазон измерения мощности: 0 ~ 110 Вт

11. Измерение емкости аккумулятора-диапазон: 0 ~ 9999Ah

12. Время разрядки: 0 ~ 100 часов

13. Рабочая температура:-40 ℃ ~ 85 ℃;

14. Рабочая влажность: 0% ~ 95% относительной влажности;

15. Размер: 77*33*16 мм;

Переключение режимов:

1. По умолчанию используется режим выходной мощности;

2. Удерживайте кнопку «Вкл/Выкл» для переключения режима;

3. При отключении питания модуль может запоминать текущий режим работы. Работа по умолчанию будет в том же режиме при включении питания в следующий раз.

Режим выходной мощности на:

1. Вход от стандартного USB штекерного гнезда, Micro USB гнездового гнезда и 'VIN +/vin-';

2. Выход из 'OUT + 'и 'OUT-'. Терминал 'COM' не может использоваться в каждом режиме.

3. Поверните потенциометр для регулировки выходного напряжения;

4. При работе в режиме имеется символ "out';

5. Терминал «ком» недоступен в каждом режиме;

6. Короткое нажатие кнопки «Вкл/Выкл» для включения или выключения выходного напряжения. В это время на экране будет отображаться 0 В.

7. Удерживайте кнопку «Вкл/Выкл» в течение 2 секунд, чтобы переключить выходной ток или выходную мощность на второй линии.

8. Удерживайте кнопку «Вкл/Выкл» в течение 5 секунд, чтобы включить или выключить подсветку экрана дисплея. Но модуль может выводить напряжение нормально.

9. Удерживайте кнопку «Вкл/Выкл» в течение 10 секунд, чтобы включить режим работы переключателя на или Вах.

10. Модуль поддерживает защиту от перегрузки. При превышении номинальной мощности модуль автоматически остановит выходное напряжение и ЖК-дисплей будет отображать «OPP» и мигать.

11. Модуль не поддерживает защиту обратного подключения, пожалуйста, не короткого замыкания и обратного хода.

Калибровка напряжения/тока:

1. Калибровка напряжения: удерживайте кнопку «Вкл/Выкл» перед включением питания, а затем включите и отпустите кнопку. Автоматически переходит в режим калибровки через 5 секунд. Дисплей напряжения будет мигать. Короткое нажатие кнопки для регулировки и калибровки напряжения. Регулировка-диапазон-0,2 В ~ 0,2 в. Введите текущий режим калибровки, если удерживайте кнопку в течение 2 секунд.

2. Калибровка тока: Введите текущий режим калибровки, если удерживайте кнопку в течение 2 секунд после калибровки напряжения. Текущий Дисплей будет мигать. Короткое нажатие кнопки для регулировки и калибровки напряжения. Регулировка-диапазон-0.02A ~ 0.02A. Автоматическое сохранение параметров и возврат к обычному интерфейсу отображения, если удерживать кнопку в течение 5 секунд.

3. Пользователь должен повторять исправление несколько раз. Если погрешность напряжения (тока) превышает 0,2 в (0.02A).

4. Например, 12 В на 12,6 в:

4,1. Первая Калибровка: 12 В на 12,2 В

4,2. Вторая Калибровка: изменение 12,2 В на 12,4 в

4,3. Третья Калибровка: изменение 12,4 в на 12,6 в

Применение шаги:

1. Подключение к источнику питания от входного терминала;

2. Установите режим работы, Удерживая кнопку «Вкл/Выкл» в течение 10 секунд;

3. Подключение нагрузки или напряжения устройства;

4. Поверните потенциометр, чтобы изменить выходное напряжение, если работает в режиме;

5. Короткое нажатие кнопки «Вкл/Выкл» для переключения отображения параметров;

6. Тестирование и использование.

Применение:

1. Обычный низкий источник питания;

2. Вольтметр;

3. Амперметр;

4. Тестер емкости батареи;

5. Тестер емкости аккумулятора;

Обратите внимание на ваш заказ, пожалуйста, прочитайте следующие шаги

1. Модуль не поддерживает защиту обратного подключения, пожалуйста, не короткого замыкания и обратного хода.

2. Отрегулируйте режим работы перед использованием.

3. USB может просто входить 5 в постоянного тока. Для входа 3,5-12 В потребителю нужен вход от «вин +» и «Вин-».

Посылка включает в себя:

1 х Boost Buck конвертер Вольтметр Амперметр
