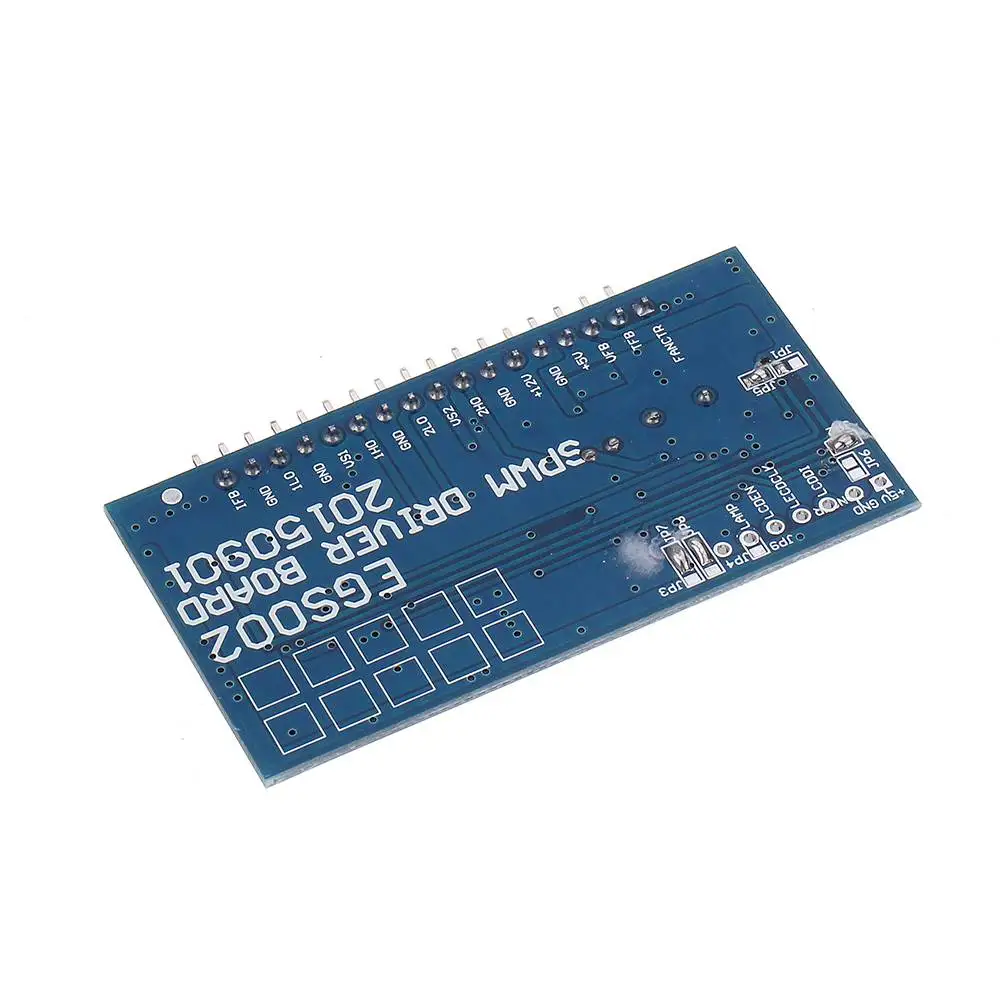

CLAITE DC-DC DC-AC EGS002 EG8010+ IR2110 модуль драйвера+ ЖК-дисплей модуль, инвертор с чистым синусом и генератора SPWM Boost драйвер платы

Описание

Обзор: материнская плата

EG8010 является цифровым, функция очень хорошо приносит их собственный контроль времени чистого синусоидального инверторного генератора, используется в конструкции преобразования мощности с двумя DC-DC-AC или в DC-AC преобразователя частоты мощности, внешнего кристаллического генератора 12 МГц, для достижения высокой точности, и гармонических искажений очень мало, 50 Гц или 60 Гц чистый синусоидальный инвертор ASIC. В чипе используется технология CMOS, внутренняя интеграция SPWM синусный генератор, схема контроля времени, диапазон коэффициента мультипликатора, схема плавного запуска, схема защиты, RS232 последовательный интерфейс связи и Серийный ЖК-модуль драйвера 1602 функций.

Особенности:

-5 V одиночный источник питания

-Pin настроил четыре вида чистой синусоидальной волны Выходная частота: фиксированная частота 50 Гц чистая Синусоидальная волна; 60 Гц фиксированная частота чистая Синусоидальная волна; 0-100 Гц чистая Синусоидальная волна частота регулируется; 0-400 Гц чистая Синусоидальная частота регулируется.

-Однополярная и биполярная модуляция

-Поставляется с deadband управления, pin установить 4 мертвых времени: 300nS мертвое время; 500nS мертвое время 1.0uS мертвое время 1.5uS мертвое время

-Внешний 12 МГц кварцевый генератор

-PWM несущая частота 23,4 кГц

-Отзывы о вольтаже, Токе, температуре в реальном времени

-Защита от перенапряжения, перенапряжения, перегрузки по току и перегрева

-Режим плавного пуска pin установка времени отклика 1 с

-Последовательная связь для установки выходного напряжения, частоты и других внешних параметров

-Внешний последовательный порт 128*32 lcd модуль 1602 отображает напряжение, частоту, температуру и электрический ток инвертора и другую информацию;

Область применения:

-Одиночная фаза чистый синусоидальный инвертор

-ПВ инвертор

-Ветер инвертирующий усилитель мощности

-Система бесперебойного питания UPS

-Система цифровой генератор

-Если Подача топлива

-Однофазный регулятор скорости двигателя

-Однофазный инвертор

-Синусоидальный диммер

-Синусоидальный регулятор

-Синусоидальный генератор

ЖК-дисплей Описание:

Примечание: ЖК-дисплей не содержит кабель

При использовании ЖК-дисплея, плата драйвера EGS002 и ЖК-кабель должны использовать экранированный кабель, в противном случае. Инвертор, Высоковольтная среда будет сильно мешать работе приводной пластины

Посылка включает в себя:

1x чистая Синусоидальная плата инвертора

1x ЖК-дисплей модуль
