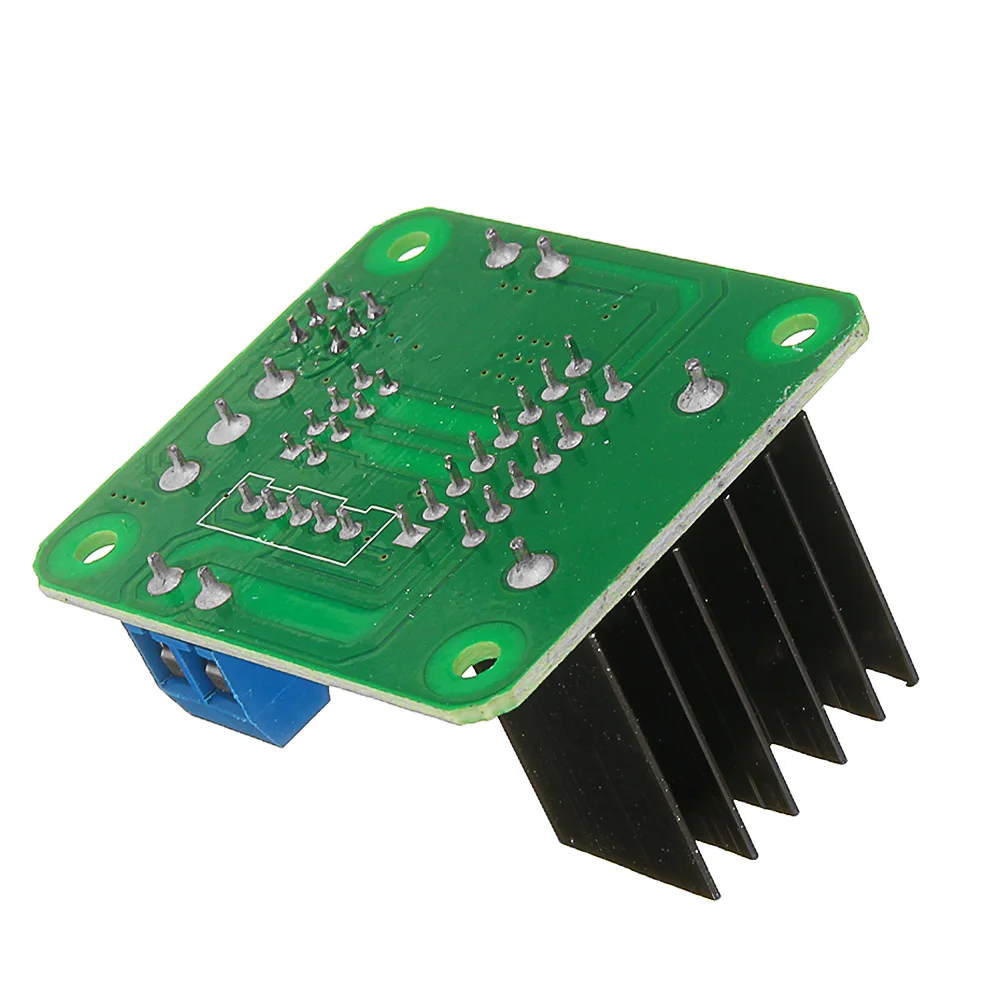

CLAITE DC модуль драйвера двигателя двойной H Мост драйвер двигателя плата шагового двигателя L298 зеленая плата для Arduino схемы

Описание

Технические характеристики:

1. Чип драйвера: L298N Двойной H Мост постоянного тока Драйвер чипа
2. привод части терминала диапазон питания против: + 5 В до + 35 В (если вам нужно взять питание внутри платы, диапазон питания против: + 7 В ~ + 35 в)
3. Приводная часть пикового тока: 2А
4. Логическая часть терминала диапазон питания Vss: + 5 В ~ + 7 в (может взять мощность + 5 В внутри платы)
5. Диапазон рабочего тока логической части: 0 ~ 36 мА
6. Диапазон входного напряжения управляемого сигнала:
Низкий уровень:-0.3в ≤вин ≤1. 5В
Высокий уровень: 2.3в ≤Vin≤Vss
7. Включить Диапазон входного напряжения сигнала:
Низкий уровень:-0,3 ≤Vin≤1. 5 в (контрольный сигнал является неправильным)
Высокий уровень: 2,3 В ≤ Вин ≤ Vss (контрольный сигнал действителен)
8. Большая Потребляемая мощность: 20 Вт (при температуре T = 75 °C)
9. Температура хранения:-25 °C ~ + 130 °C
10. Размер платы водителя: 48 мм x 43 мм x 33 мм (с фиксированным медным столбом и высотой теплоотвода)
11. Вес платы водителя: 33 г
12. Другие расширения: индикатор направления управления, интерфейс взлета мощности в логической части.
Инструкции для Применение:

1. Привод шагового двигателя:
ENA и ENB на плате являются активными высокими, и уровень здесь относится к ttl уровень. ENA-это включение A1 и A2, а ENB-включение B1 и IB2. BJ соединен с общим концом шагового двигателя.
2. Логика управления шаговым двигателем:
Среди них A, B, C и D-четыре катушки шагового двигателя, и 1 означает, что ток течёт, а 0 означает отсутствие течений тока.
Посылка включает в себя:

1 х плата драйвера двигателя L298N
