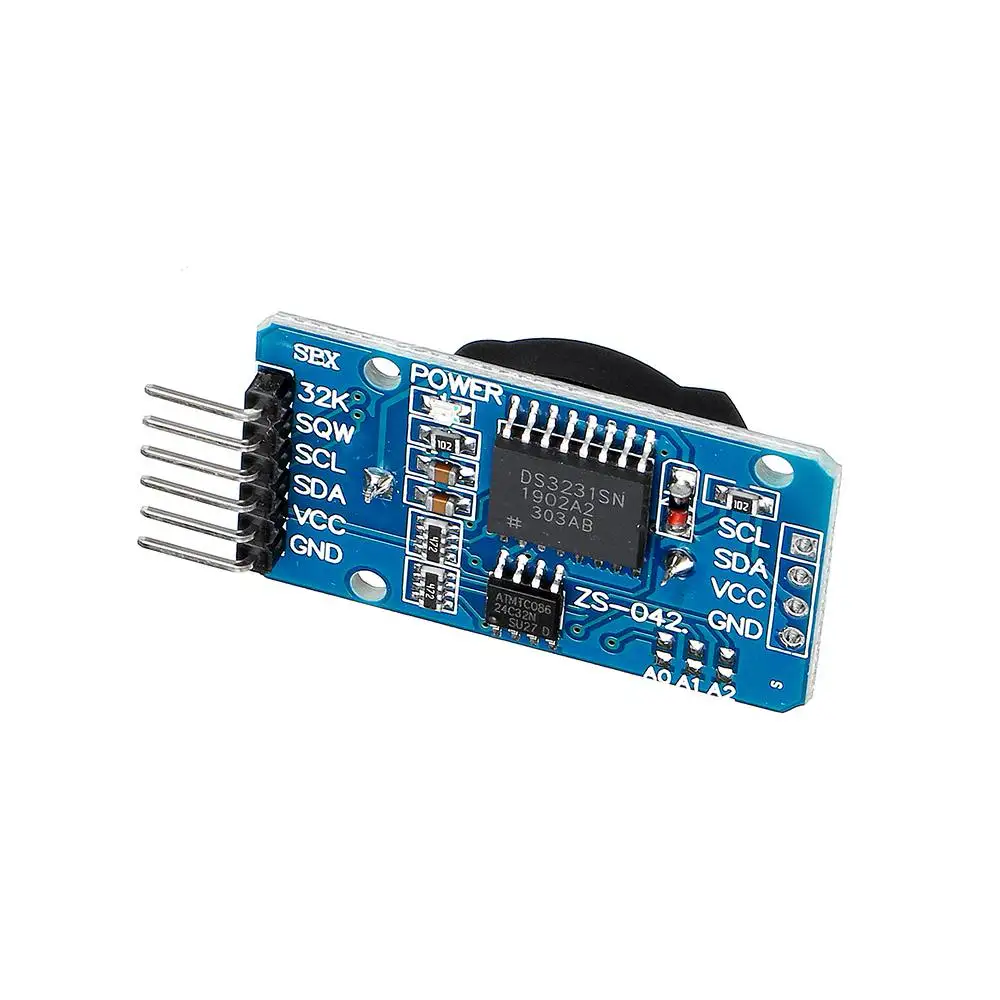

CLAITE DS3231 AT24C32 IIC Precision RTC модуль памяти в режиме реального времени для Arduino

Описание

Особенности:

1. DS3231-это недорогие, чрезвычайно точные часы в режиме реального времени (RTC) с интегрированным кристаллическим осциллятором с температурной компенсацией (TCXO) и кристаллом. Устройство включает вход батареи, отключает основной источник питания и поддерживает точное время работы. Встроенный осциллятор улучшает долгосрочную точность устройства и уменьшает количество компонентов производственной линии. В DS3231 доступен в коммерческих и промышленных температурных режимов, с помощью 16-контактный диагностический 300mil так посылка.
2. RTC поддерживает информацию о секундах, минуты, часах, днях, дате, месяце и году. Менее 31 дня месяца Дата окончания будет автоматически корректироваться, включая изменения для високосного года. Часы работают В или 24 часа или полосового/AM/PM индикация в 12-часовом формате. Обеспечивает два настраиваемых будильника и календарь можно установить на квадратный волновой выход. Адрес и данные передаются серийно через двунаправленный автобус iec.
3. Прецизионная схема напряжения и компаратор контролируют состояние VCC для обнаружения сбоев в питании, обеспечивают сброс выходного сигнала и при необходимости автоматически переключаются на резервный источник питания. Кроме того, контакт/RST отслеживается как генерирующий сброс μP вручную.
4. Экономия времени и высокая точность добавления, DS3231 также имеет некоторые другие функции, которые расширяют хост системы дополнительных функций и спектр опций. Устройство интегрирует очень точный цифровой датчик температуры, через интерфейс IEC * для доступа к нему (как в то же время). Точность этого температурного датчика составляет ± 3 °C. схема управления электропитанием на чипе может автоматически обнаруживать и управлять основным и резервным питанием (т. Е. Низковольтным аккумулятором) для переключения между источником питания. Если основной сбой питания, устройство может продолжать обеспечивать точное время и температуру, на производительность не влияет. Когда основной источник питания или значение напряжения возвращается в пределах допустимого диапазона, для перезапуска микропроцессора системы может использоваться Функция сброса на чипе.
Спефикатионс:
1. Размер: 38 мм (длина) * 22 мм (Ш) * 14 мм (высота)
2. Вес: 8 г
3. Рабочее напряжение: 3,3-5. 5 V
4. Чип часов: Высокоточный чип DS3231
5. Точность часов: 0-40 диапазон, точность 2ppm, ошибка около 1 минуты
6. Календарь Будильник с двумя
7. Программируемый квадратный выход
8. Генератор часов в режиме реального времени секунд, минут, часов, дня, даты, месяца и года и обеспечивает действительность до 2100 високосного года компенсации
9. Датчик температуры чипа поставляется с точностью ± 3
10. Чипы памяти: AT24C32 (объем памяти 32 K)
11. Интерфейс шины IIC, максимальная скорость передачи 400 кГц (рабочее напряжение 5 В)
12. Может быть каскадным с другим устройством IIC, 24C32 адреса могут быть сокращены A0/A1/A2 изменить адрес по умолчанию 0x57
13. С перезаряжаемой батареей CR2032, чтобы обеспечить систему после отключения питания, часы двигаются любой естественный нормальный
14. Упаковка: Одиночная Антистатическая упаковка
Инструкции по монтажу: (например, для Arduino uno r3):
SCL → A5
Внесение изменений в → A4
VCC → 5 V
GND → GND
Посылка включает в себя:
1 x модуль памяти DS3231 AT24C32 IIC Precision RTC в режиме реального времени (не включает батарею)
