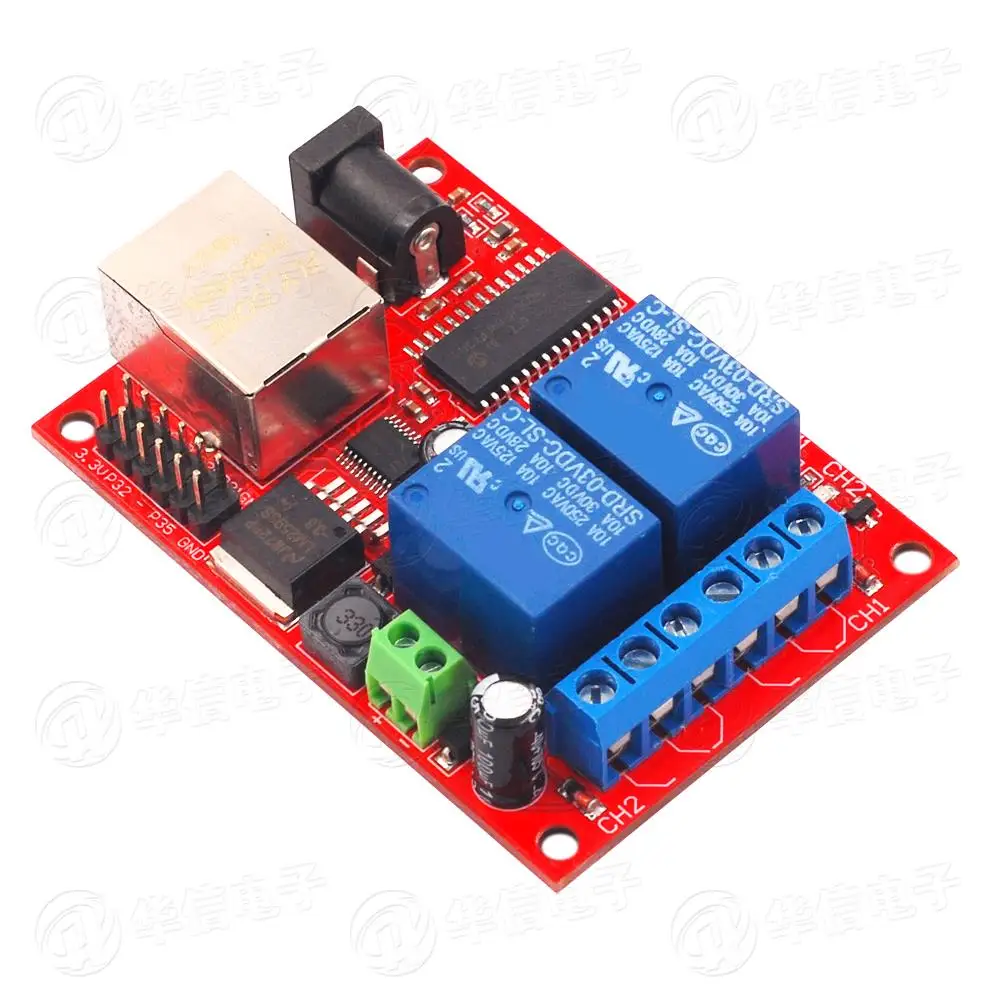

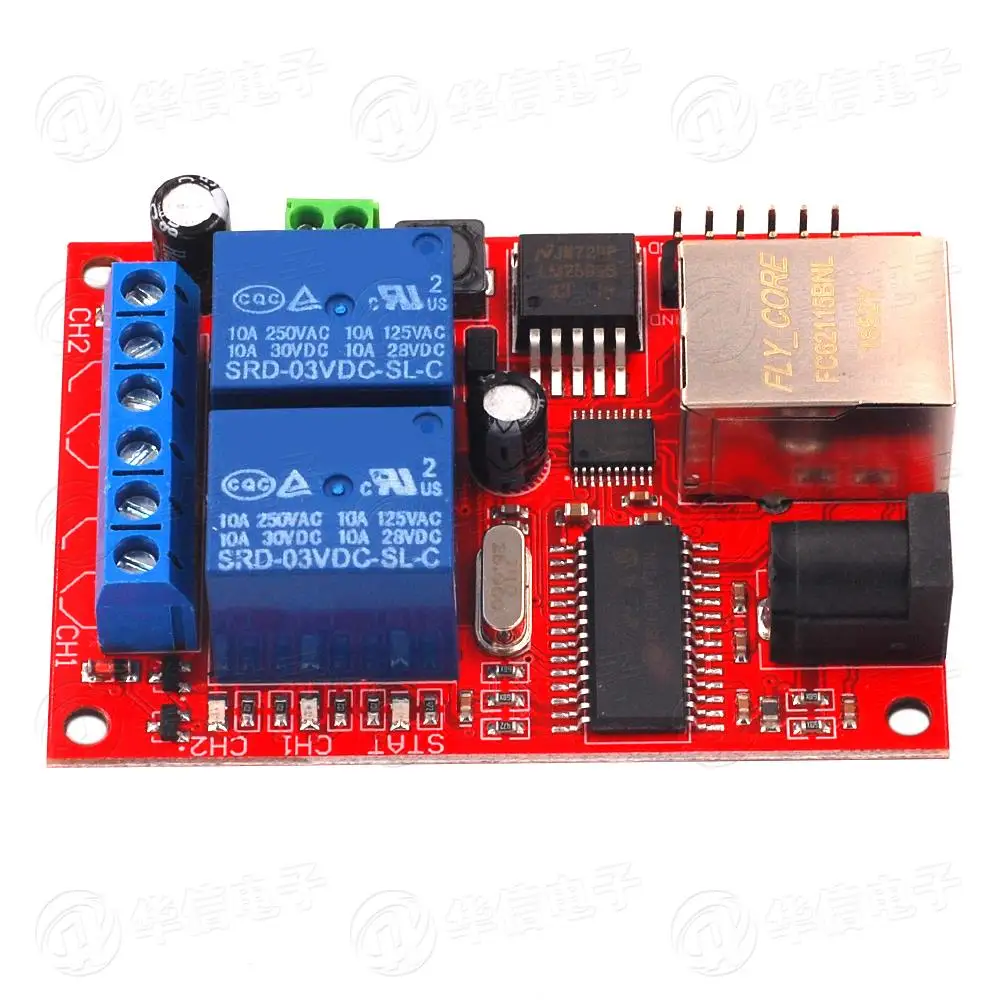

ChoiceSR-201Series Интернет вещей модуля5dali от:
1. Промышленный gradeSTCSinglechip + ENC28J60 + стабильная прошивка, stayTCPSupported в Серверном режиме 6 подключения к сети, он также обеспечивает режим udpcontrol.
\
\
2. Инструкции управления очень просты, строковый режим send11откройте первое реле, отправьте out21 выключите первое реле, 11 * команда первого реле для пробежки, 11 KCommand аналоговый первый локальный ключ (только для моделей с локальными клавишами), 11: 10 открыть первый way10Seconds auto off (Delay support1-65535second); Отправить out00Return на все состояние канала
\
\
3. Полностью поддерживает вторичное развитие, локальное подключение, облачный пульт дистанционного управления, мобильные телефоны PCAnd имеют демонстрационные программы и исходный код, конфигуратор модуля, программирование синхронизации, легко интегрировать функции настройки
\
\
4. Аппаратное масштабирование, расположение контактов на модуле может быть подключено к часам в режиме реального времени, 485, Bluetooth, 2. 4g...
\
\
5. 8-битная система снижения мощности
| P CBsize: | Long70mm X wide50mm |
\ \
\
\
\
Модуль Особенности:
\\
Промышленный компьютер с одним чипом в качестве основного чипа управления \
Плата loading2Way Высокое качество реле, реле с поглощающей диодной цепью \
Belt1индикатор питания, каждое реле имеет индикатор состояния, светильник на реле \
Релейный модуль может быть расширен to8Road выход, Примечания: релейные модули должны быть высоким уровнем активности \
Параметры модуля могут быть настроены через сеть, модули, такие как asIPaddress, шлюз по умолчанию и т. Д. \
Сохраните статус реле до сбоя питания (настраивается) \
Adoptinternetcontrol, облачный пульт дистанционного управления защищен локальным паролем, безопасный и надежный \
Support5-24Vinput напряжение, 2One из двух силовых клемм \
1,6 mmthickpcbот военной levelFR-4Plate, PCBsize70mm X 50mm, запасное установочное отверстие \
\
\
Управление метод:
\\
Заводской Комплект модуля:
\\
\
\
\
\
\
| IPaddress | 192.168.1.100 | Параметры сети могут быть настроены через сеть |
| Шлюз | 192.168.1.1 | |
| Маска подсети | 255.255.255.0 | |
| TCPport | 6722 | Сервисный порт модуля не может быть настроен |
| UDPport | 6723 |
\
Параметры модуля могут быть настроены через сеть, интерфейс конфигурации следующим образом. когда средство настройки не может подключить модуль из-за неправильных параметров сети, короткое подключение clrjumper и питание на модуле для восстановления заводских настроек.
\\
\
\
Код команды-текстовая строка, не нужно следовать возврату.
\
\
| Получить статус реле | 00 (UDPI не поддерживает его) |
| CH1Suction | 11 |
| CH1release | 21 |
| CH2Suction | 12 |
| CH2release | 22 |
| CH3Suction | 13 |
| CH3release | 23 |
| CH4Suction | 14 |
| CH4release | 24 |
| CH5Suction | 15 |
| CH5release | 25 |
| CH6Suction | 16 |
| CH6release | 26 |
| CH7Suction | 17 |
| CH7release | 27 |
| CH8Suction | 18 |
| CH8release | 28 |
\
Tcpender способ, после каждого байта команды, полученного модулем, будет возвращен к последнему статусу реле. возвращаемое значение is8Text строка символов, каждый символ может be0perhaps1, представляет релиз или закрытое состояние реле, возврат value11000000ExpressCH1andCH2Suction, другие каналы выпущены.
\\
Параметр задержки может быть установлен для контролируемого канала в the1-65535Seconds позже, в сочетании с специальным приложением, он может осуществить задержку открытия после выпуска или задержку закрытия после вытягивания. параметр delay записывается после кода команды “:” и секунд задержки, как:
\
| Текущее состояние | Код команды | Объяснить |
| CH1Currently выпущен | 11:30 | CH1 всасывание, 30 Авто релиз за секунды |
| CH2It в настоящее время в состоянии всасывания | 22:30 | CH2release, 30 секунд позже |
| CH2Currently выпущен | 22:30 | CH2release (без изменения состояния), 30 секунд спустя |
\
Интерфейс Спецификация:
\\
\
\
\
\
Синий терминал: подключен к пользовательской нагрузке, имеет доступ к to220vобменному оборудованию, или менее чем 30vof постоянного тока, ток оборудования не должен превышать стандартную нагрузку реле. каждое реле имеет нормально открытый контакт, один нормально закрытый контакт и один общий контакт, когда реле закрыто, Общий контакт и нормально открытый контакт проводимости; когда реле выпущено, общий контакт и нормально замкнутая проводимость контакта.
Модуль диаграмма строения:
\\
\
Сетевой интерфейс программного обеспечения управления в реальном времени:
\\
\
\ \
Простые настройки программного обеспечения, поддержка useinternetcontrol (облачный пульт дистанционного управления) \
Вы можете отображать или скрывать расширенные каналы \
Может работать на разных компьютерах в одно и то же время 6 Клиентские программы управляют одним и тем же модулем \
\
\
\
Введение верхней компьютерной программы:
\\
\ \
SupportTCP, UDP2Connection режим \
Включает в себя полный список инструкции \
Можно установить параметры задержки \
Отображение данных, отправленных и получаемых в сети \
MatchVB 、 Delphisource код
