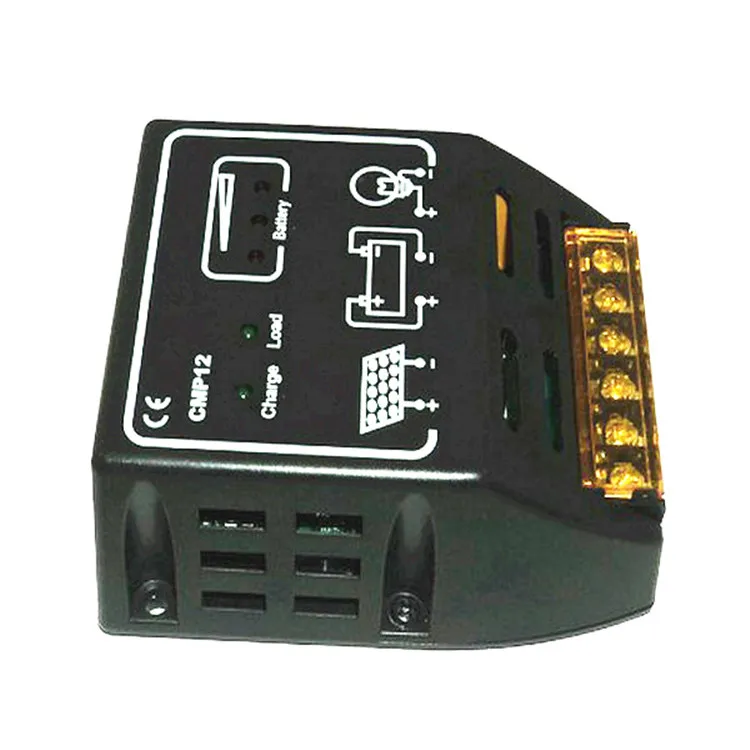

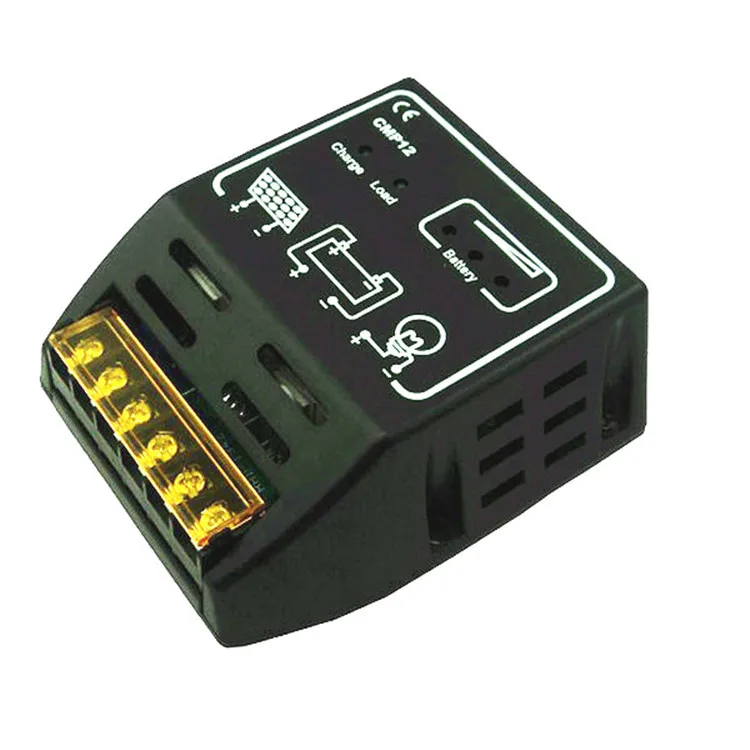

CMP12 Бытовой Солнечный контроллер 12V24V10A солнечное зарядное устройство и СОП зарядное устройство контроллер внешней торговли

Описание

Особенности:

1. Защита от перегрузки

2. Защита от короткого замыкания

3. Защита от молний

Под защитой от перенапряжения

5. Защита от избыточного заряда

Способ подключения:

Раскройте верхнюю крышку контроллера, открывая клеммный блок, в соответствии с подключением к крышке:

1. Подключите аккумулятор "+", "-" к соответствующим клеммам контроллера (слева от 3-го, 4-го).

* Индикатор загрузки мигает и загорается, указывая, что соединение является правильным, и соединение может быть продолжено. В противном случае это повредит контроллер.

2. Подключите "+", "-" панели солнечных батарей к соответствующим клеммам контроллера (слева от 1, 2).

* Ошибка подключения Roogo повредит ваш контроллер.

3. Подключите нагрузку "+", "-" к соответствующим терминалам контроллера (слева от 5-го, 6-го)

III Световой индикатор:

1. индикатор заряда 1 (зарядка), загорается, чтобы указать, что он сильно заряжается, мигает, чтобы указать, что он плавает и заряжается, и не светится, чтобы указать, что зарядка остановлена.

2. Индикатор загрузки света 1 (нагрузка), свет означает выход, нагрузка может работать; нет света означает отсутствие выхода, нагрузка не может работать.

Примечание:

1. Пожалуйста, внимательно проверьте перед проводкой и подтвердите солнечные панели, батареи, номинальное напряжение нагрузки, номинальное напряжение трех должны быть одинаковыми и 12 В или 24 В.

2. Солнечные панели, нагрузка номинального тока, не DAYU контроллер номинального тока
