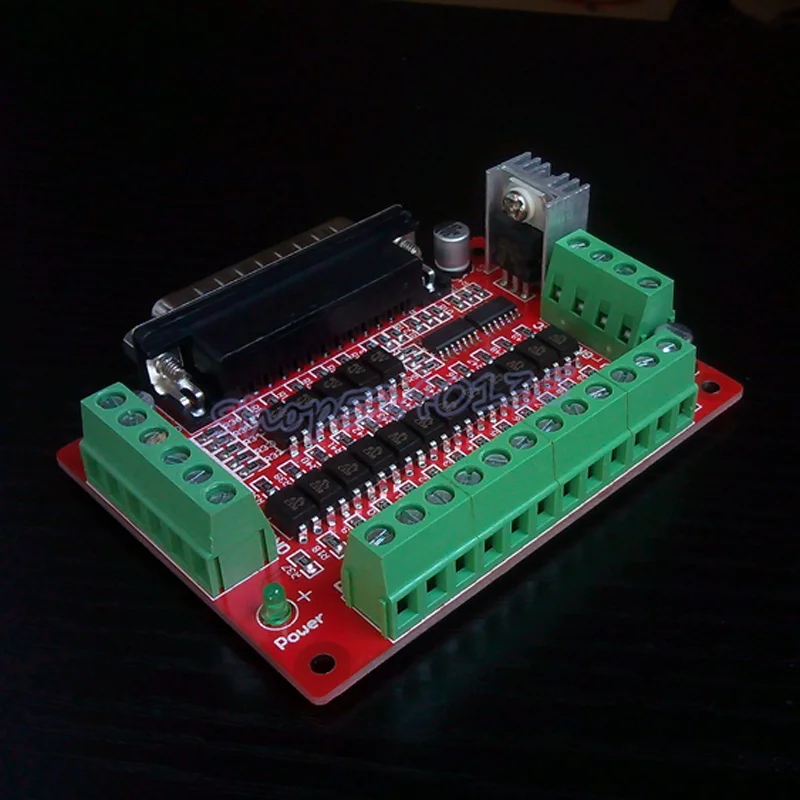

CNC плата интерфейса параллельный порт DB25 Оптическая изоляция оптрон EL817

Описание

LPT-CNC-B интерфейсная плата с параллельным портом-высокопроизводительная интерфейсная плата, разработанная с высокоскоростным оптроном (EL817). Он использует новую технологию импульсного формирования для изоляции компьютерного параллельного порта и периферийных устройств, эффективно защищая компьютерное оборудование, поэтому он очень подходит для прямого использования. В качестве промышленного приложения периферийные устройства компьютерного управления являются отличными интерфейсными платами для решения функции анти-помех входного сигнала коммутации на месте и цифрового сигнала управления.

Особенности:

1. Предоставляем 12 канал OC (коллектор открытый режим) выход, выход Предельная частота до 100 кГц, пятиходовая оптической изоляцией соприкосновения входного сигнала.

2, двойной блок питания, легко подключить к изолированному источнику питания, чтобы обеспечить необщий независимый источник питания для оптической изоляции цепи, для достижения полной изоляции передней и задней ступеней.

3, может быть одиночный + 5 В или одиночный VCC (9 В ~ 36 В) блок питания, без источника питания на выходе.

4. Все выходные сигналы параллельного порта компьютера имеют форму Шмитта триггера для улучшения защиты от помех цифровой передачи сигнала.

5. Может использоваться с параллельным программным обеспечением управления в качестве промышленного приложения управления.

6, поддержка KCAM4, EMC2/linuxcnc параллельный порт программного обеспечения с ЧПУ, поддержка до 6 осей.

7, может использоваться со всеми импульсными и направленными сигналами, сервоприводом, контрольным токарным станком, фрезерным станком для работы с ЧПУ.

8. Входной конец может быть внешне подключен с механическим переключателем, разъемом типа оптрон, Бесконтактным Переключателем, Сеттером инструментов и т. д.

9. Интерфейсная плата P1 ~ P17 порт сигнала Соответствует компьютерному параллельному порту сигнала 1 ~ 17 pin один за другим, и параллельный порт 18 ~ 25 pin является заземлением питания.

10, внешние размеры 86 мм x 61 мм, отверстия для позиционирования 78 мм x 53 мм.
