CoreEP2C5 # EP2C5 FPGA ALTERA циклон II чип EP2C5T144C8N Оценка развития основная плата с полным расширителем IO

FPGA основная плата, имеет ALTERA циклон II чип EP2C5T144C8N бортовой

Обзор

CoreEP2C5-это основная плата FPGA, которая имеет встроенное устройство EP2C5T144C8N, поддерживает дополнительное расширение.

Бортовое устройство последовательной конфигурации EPCS16SI8N Интегрированная Базовая схема FPGA, например, схема часов Встроенная кнопка nCONFIG, кнопка сброса, 4 светодиода Все порты ввода/вывода доступны на штыревых заголовках Встроенный JTAG отладка/интерфейс программирования 2,54 мм дизайн шагового поля

What's On Board

CoreEP2C5# EP2C5 FPGA ALTERA циклон II чип EP2C5T144C8N Оценка развития основная плата с полным расширителем IO EP2C5T144C8N:ALTERA циклон II FPGA устройство, которое имеет: Рабочая частота:50 МГц Операционной Напряжение:1,15 ~ 3,465 в Посылка:QFP144 Ввода/вывода:79 LEs:4,6 K Оперативная память:120kb PLLs: 2 Отладки/программирования:Поддержка JTAG AMS1117-3.3,3,3 V регулятор напряжения AMS1117-1.2,1,2 V регулятор напряжения EPCS16,Встроенная последовательная флэш-память, для хранения кода Мощность индикатор Светодиоды Кнопка сброса Nconfig кнопки:Для повторной настройки чипа FPGA, эквивалент переустановки мощности Мощность переключатель 50 м активный кварцевый генератор 5 V DC jack Интерфейс JTAG:Для отладки/программирования FPGA булавки расширитель,VCC, GND и все порты ввода/вывода доступны на дополнительные разъемы для дальнейшего расширения Светодиодный Джемперы,Короткие Джемперы для вождения светодиодов

Фото

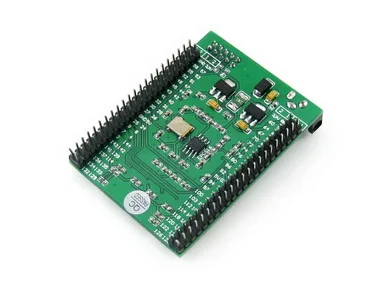

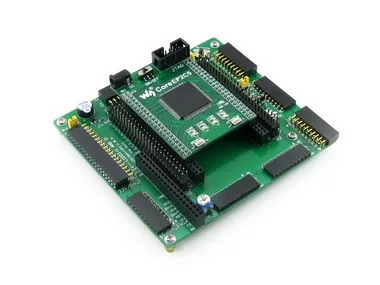

CoreEP2C5# EP2C5 FPGA ALTERA циклон II чип EP2C5T144C8N Оценка развития основная плата с полным расширителем IOCoreEP2C5# EP2C5 FPGA ALTERA циклон II чип EP2C5T144C8N Оценка развития основная плата с полным расширителем IOCoreEP2C5# EP2C5 FPGA ALTERA циклон II чип EP2C5T144C8N Оценка развития основная плата с полным расширителем IOCoreEP2C5# EP2C5 FPGA ALTERA циклон II чип EP2C5T144C8N Оценка развития основная плата с полным расширителем IO

Примечание:

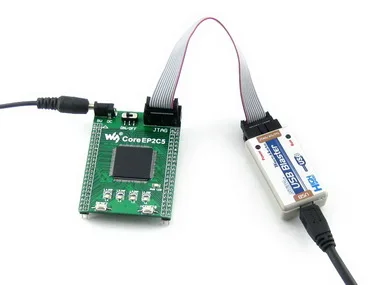

CoreEP2C5 предоставляет интерфейс JTAG debugry, но не интегрирует любую функцию debugger, требуется дебюгер.
Материнская плата и программист/дебюгер на фотографиях не включены в цену.

Размеры

CoreEP2C5# EP2C5 FPGA ALTERA циклон II чип EP2C5T144C8N Оценка развития основная плата с полным расширителем IO

Интерфейс JTAG

На рисунке ниже показан заголовок JTAG

Рисунок 1).Джтаг заголовок
CoreEP2C5# EP2C5 FPGA ALTERA циклон II чип EP2C5T144C8N Оценка развития основная плата с полным расширителем IO

Развития ресурсы

CoreEP2C5 FPGA основная плата поставляется с Руководство пользователя CD, включая средства разработки, указанные ниже:

Сопутствующее программное обеспечение (Quaters II, NIOS II и т. д.) Код демонстрационной версии (Verilog, VHDL, NIOS II C) Схема (PDF) FPGA документация развития

Посылка содержит

CoreEP2C5 основная плата x 1 Кабель питания от USB-х
1CoreEP2C5# EP2C5 FPGA ALTERA циклон II чип EP2C5T144C8N Оценка развития основная плата с полным расширителем IO
2CoreEP2C5# EP2C5 FPGA ALTERA циклон II чип EP2C5T144C8N Оценка развития основная плата с полным расширителем IO

Клиенты, которые купили этот товар, также купили

Характеристики

Тип демоплаты
Рука
Номер модели
CoreEP2C5
Бренд
Waveshare
Category
FPGA Core Board
For use with
CoreEP3C5 Development & Evaluation
Onboard MCU
EP2C5T144C8N
Feature 1
1 x EP2C5T144C8N, nCONFIG button, RESET button, 4 x LEDs
onboard
Serial Configuration Device EPCS16SI8N
Debugging/Programming
supports JTAG
Package
QFP144
Operating Frequency
50MHz
Operating Voltage
1.15V~3.465V
Model Name
CoreEP2C5
Demo Board Type
Others
