CoreEP3C5 # EP3C5 ALTERA доска Cyclone III чип EP3C5E144C8N FPGA развития Оценка основной плате с полными IO расширителей

FPGA основной плате, имеет ALTERA Cyclone III чип EP3C5E144C8N на борту

Обзор

CoreEP3C5 представляет собой FPGA основной плате, что отличает EP3C5E144C8N устройства на борту, поддерживает дальнейшего расширения.

Бортовое устройство последовательной конфигурации EPCS16SI8N Интегрированная Базовая схема FPGA, например, схема часов Встроенная кнопка nCONFIG, кнопка сброса, 4 светодиода Все порты I/O доступны на штырьковые наконечники Встроенный JTAG отладка/интерфейс программирования 2,54 мм дизайн шагового поля

What's On Board

CoreEP3C5# EP3C5 ALTERA доска Cyclone III чип EP3C5E144C8N FPGA развития Оценка основной плате с полными IO расширителей EP3C5E144C8N:Устройство ALTERA Cyclone III FPGA, которое отличается: Рабочая частота:50 МГц Операционной Напряжение:1,15 ~ 3,465 в Посылка:QFP144 Ввода/вывода:82 LEs:5 K Оперативная память:414kb PLLs: 2 Отладки/программирования:Поддержка JTAG AMS1117-3.3,3,3 V регулятор напряжения AMS1117-2.5,2,5 V регулятор напряжения AMS1117-1.2,1,2 V регулятор напряжения EPCS16,Встроенная последовательная флэш-память, для хранения кода Мощность индикатор Светодиоды Кнопка сброса Nconfig кнопки:Для повторной настройки чипа FPGA, эквивалент переустановки мощности Мощность переключатель 50 м активный кварцевый генератор 5 V DC jack Интерфейс JTAG:Для отладки/программирования FPGA булавки расширитель,VCC, GND и все порты ввода/вывода доступны на дополнительные разъемы для дальнейшего расширения Светодиодный Джемперы,Короткие Джемперы для вождения светодиодов

Фото

CoreEP3C5# EP3C5 ALTERA доска Cyclone III чип EP3C5E144C8N FPGA развития Оценка основной плате с полными IO расширителейCoreEP3C5# EP3C5 ALTERA доска Cyclone III чип EP3C5E144C8N FPGA развития Оценка основной плате с полными IO расширителейCoreEP3C5# EP3C5 ALTERA доска Cyclone III чип EP3C5E144C8N FPGA развития Оценка основной плате с полными IO расширителейCoreEP3C5# EP3C5 ALTERA доска Cyclone III чип EP3C5E144C8N FPGA развития Оценка основной плате с полными IO расширителей

Примечание:

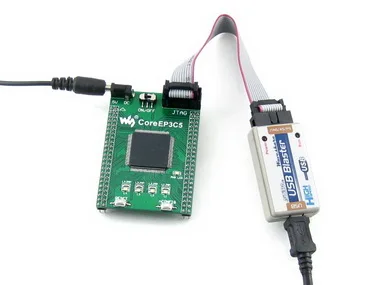

CoreEP3C5 предоставляет интерфейс JTAG debugry, но не интегрирует любую функцию debugger, требуется дебюгер.
Материнская плата и программист/дебюгер на фотографиях не включены в цену.

Размеры

CoreEP3C5# EP3C5 ALTERA доска Cyclone III чип EP3C5E144C8N FPGA развития Оценка основной плате с полными IO расширителей

Интерфейс JTAG

На рисунке ниже показан заголовок JTAG

Рисунок 1).Джтаг заголовок
CoreEP3C5# EP3C5 ALTERA доска Cyclone III чип EP3C5E144C8N FPGA развития Оценка основной плате с полными IO расширителей

Развития ресурсы

CoreEP3C5 FPGA основной плате включает в себя руководство пользователя CD, включая следующие ресурсы развития, перечисленные ниже:

Сопутствующее программное обеспечение (Quaters II, NIOS II и т. д.) Код демонстрационной версии (Verilog, VHDL, NIOS II C) Схема (PDF) FPGA документация развития

Посылка содержит

CoreEP3C5 основная плата x 1 Кабель питания от USB-х
