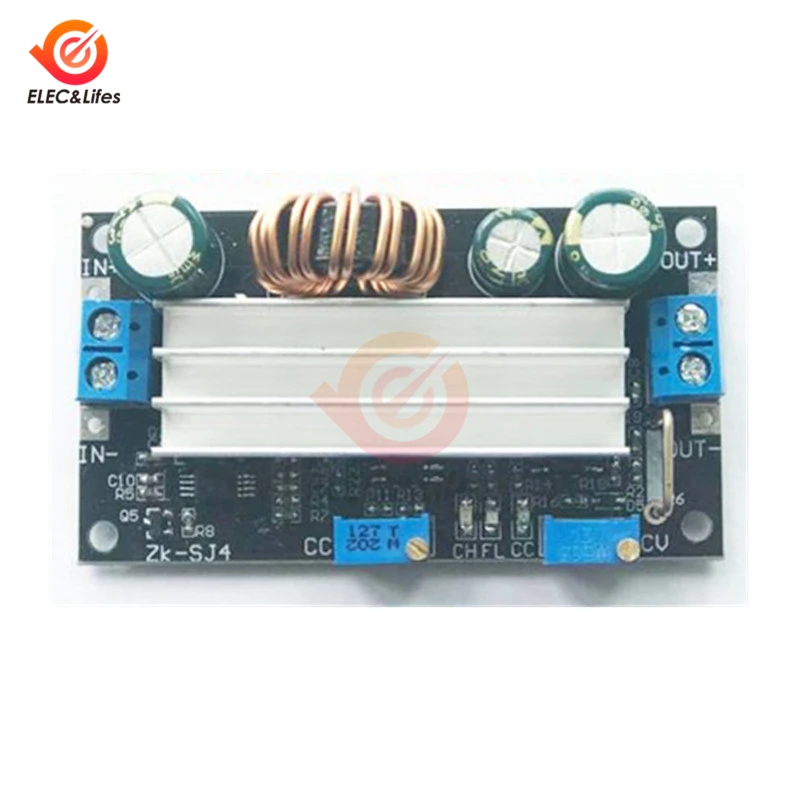

CV CC повышающий понижающий преобразователь DC-DC 4,8-30 в автоматический Регулируемый повышающий/понижающий модуль постоянного напряжения постоянного тока

Описание

Описание:

Это модуль постоянного тока с регулируемым постоянным напряжением постоянного тока понижающий/повышающий источник питания. Регулируемое стабильное выходное напряжение и ток. Установите выходной ток для удовлетворения спроса. Его можно использовать как обычный модуль питания Buck, зарядное устройство и светодиодный драйвер постоянного тока. Простой и эффективный, практичный. Поддержка зарядное устройство на солнечной батарее.Особенности:Высоковольтный устойчивый терминал.Поддержка зарядное устройство на солнечной батарее.Поддержка защита от пониженного напряжения.Поддержка защиты от короткого замыкания.Поддержка автоматический бак/Повышение напряжения.Поддержка зарядное устройство на солнечной батарее.Поддержка защиты от обратного потокаПоддержка функцией зарядного устройства.Поддержка индикатора рабочего состояния.Высокий ток, низкий нагрев.Параметры:Название продукта: 4A понижающий/вверх модуль питанияНомер товара: ZK-SJ4Рабочее напряжение: 4,8-30 В постоянного токаВыходное напряжение: 0,5-30 В постоянного токаВыходной ток: 4А (4А нужен радиатор, 3А стабильно в течение длительного времени)Выходная мощность: 60 Вт (60 Вт нужен радиатор; 35 Вт для 3A)Эффективность преобразования: около 94%Рабочий ток: 30mAЗащита от пониженного напряжения: Да (самовосстановление)Защита от обратного потока: ДаКороткая Защита: даРабочий диапазон: 180 кГцДиапазон рабочих температур:-20℃ ~ 85℃Диапазон рабочей влажности: 0%-95% относительной влажностиРазмер: 68*37*22 ммРазмер теплоотвода: 48*16*10 ммПотенциометр/светодиодный Введение:1>. Потенциометр CV: Регулировка выходного напряжения. Увеличение выходного напряжения при вращении по часовой стрелке.2>. Потенциометр CC: Регулировка выходного тока. Увеличение выходного тока при вращении по часовой стрелке.3>. CC светодиодный: Красный светодиодный. Индикатор постоянного тока на выходе. Он входит в Постоянное Текущее состояние, когда ток нагрузки достигает заданного тока и индикатор постоянного тока CC включается.4>. FL светодиодный: зеленый светодиодный полной зарядки индикатор. при полной зарядке аккумулятора. он включится. он включится, если выходной ток меньше, чем 0.2A, когда установленный ток 2A (около 10%).5>. CH светодиодный: синий светодиодный. Индикатор зарядки. Он включится при зарядке.С помощью шаги:1>. Как обычный понижающий модуль питания:1,1>. Подключение правого входного напряжения на входном терминале;1,2>. Отрегулируйте потенциометр постоянного напряжения CV для установки выходного напряжения в соответствии с требованиями.1,3>. Поверните потенциометр CC против часовой стрелки более 10 поворотов сначала.1,4>. Тестовый выходной ток короткого замыкания мультиметром на 10А или 20А (подключение двух тестовых зондов к выходному терминалу на модуле)1,5>. Поверните потенциометр постоянного тока CC по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым значением защиты от перегрузки по току.1,6>. тестирование и использование (E. g: Максимальный выходной ток модуля составляет 2А, если дисплей 2А на мультиметре. красный светодиодный индикатор включится, если выход достигает 2А. иначе светодиодный выключен.)1,7>. Выходное напряжение уменьшится из-за тока дискретного резистора на выходе. Чем выше ток, тем больше снижается напряжение.2>. Как зарядное устройство:2,1>. верхняя часть: модуль питания не может использоваться в качестве модуля зарядного устройства, если он не поддерживает функцию постоянного тока. разница напряжения между аккумулятором с недостаточным напряжением и зарядным устройством очень большая. вызывает чрезмерный ток зарядки даже повреждает аккумулятор. поэтому необходимо держать зарядку в режиме постоянного тока, чтобы достичь определенного уровня. затем автоматически переключается обратно на постоянное напряжение зарядки2,2>. убедитесь в плавающем напряжении заряда и токе заряда аккумулятора. если параметр литиевой батареи составляет 3,7 в/2200 мА · ч, то напряжение поплавкового заряда составляет 4,2 в, а максимальный зарядный ток-1С, который составляет 2200 мА.2,3>. Подключите правое входное напряжение на входном терминале. (Примечание: Не подключайте нагрузку во время заданного параметра).2,4>. проверьте выходное напряжение мультиметром и Отрегулируйте потенциометр CC, чтобы убедиться, что выходное напряжение достигает требуемого плавающего напряжения заряда. (При зарядке литиевой батареи 3,7 в Отрегулируйте выходное напряжение до 4,2 в)2,5>. Поверните потенциометр CC против часовой стрелки более 10 поворотов сначала.2,6>. Тестовый выходной ток короткого замыкания мультиметром на 10А или 20А (подключение двух тестовых зондов к выходному терминалу на модуле)2,7>. Поверните потенциометр постоянного тока CC по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым значением тока заряда.2,8>. Подключите аккумулятор к выходному терминалу и начните зарядку.3>. Как светодиодный драйвер постоянного тока высокой мощности:3,1>. Убедитесь, что светодиодный рабочий ток и максимальное рабочее напряжение.3,2>. Подключите правое входное напряжение на входном терминале. (Примечание: Не подключайте нагрузку во время заданного параметра).3,3>. Проверьте выходное напряжение мультиметром на выходном терминале и настройте потенциометр CV для установки выходного напряжения на максимальное рабочее напряжение светодиодный.3,4>. Поверните потенциометр CC против часовой стрелки более 10 витков.3,5>. Тестовый выходной ток короткого замыкания мультиметром на 10А или 20А (подключение двух тестовых зондов к выходному терминалу на модуле)3,6>. Поверните потенциометр постоянного тока CC по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым светодиодный рабочий ток.3,7>. Светодиодный подсоединитель и тест.Примечание:1>. Входное напряжение защиты от пониженного напряжения составляет 4,2 в. Модуль самовосстановится, если на входе более в.2>. Пожалуйста, поверните потенциометр CV против часовой стрелки более 20 поворотов, если нет выходного напряжения.3>. Это модуль питания постоянного тока, поэтому он не может подключаться к сети переменного тока.4>. Пожалуйста, подключите вход перед подключением аккумулятора при использовании в качестве зарядки и убедитесь, что выходное напряжение выше, чем напряжение батареи.5>. «In-» и «Out-» не могут быть соединены вместе, в противном случае модуль не может поддерживать постоянный ток на выходе.6>. Пожалуйста, убедитесь, что входная мощность больше, чем мощность нагрузки.7>. Пожалуйста, понижайте выходную мощность, если модуль горячий.8>. Пожалуйста, прочитайте руководство по эксплуатации и описание перед использованием.Применение:1>. Обычный источник питания;2>. Зарядное устройство;3>. Светодиодный привод;4>. Отображение напряжения прибора;5>. Измерительный прибор;6>. Испытание цепи;7>. Преобразование мощности.Посылка включает в себя:1*4,8-30 в солнечное зарядное устройство контроллер зарядки напряжение постоянного тока Регулируемый повышающий и понижающий автоматический повышающий/понижающий преобразователь модуль питания
