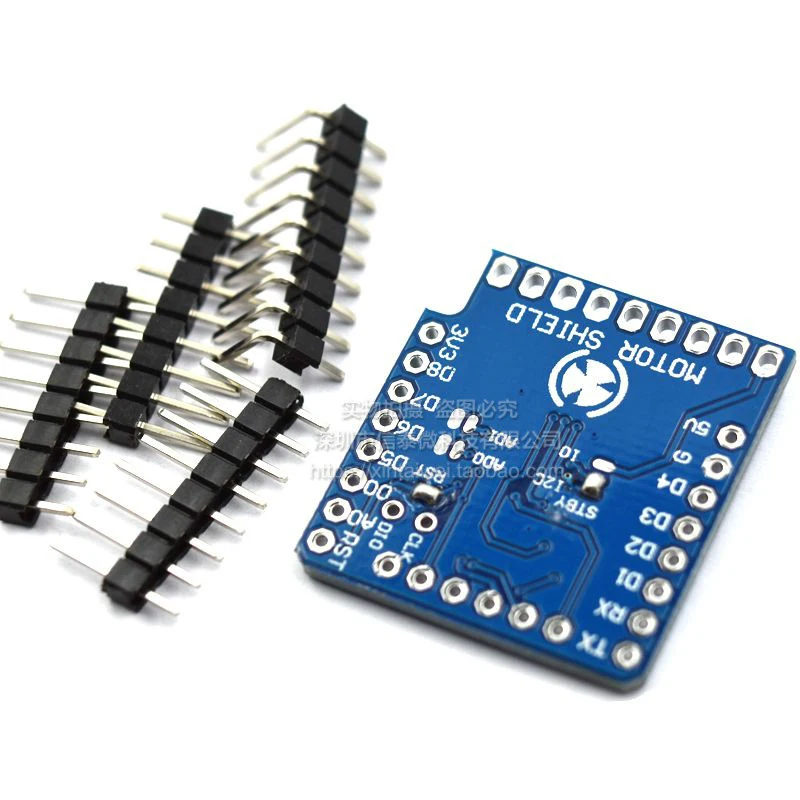

D1 мини TB6612FNG I2C двойной мотор драйвер плата драйвера модуля

Особенности:

1, I2C интерфейс; I2C контроля или ввода-вывода включения;

2, напряжение питания: VM = 15 V максимум;

3, выходной ток: Iout = 1.2A (средний)/3.2A (Пиковый);

4, мощность системы и мощность двигателя независимы, с режимом управления в режиме ожидания, гибкое управление, снижение энергопотребления;

5, поддержка CW (по часовой стрелке)/CCW (против часовой стрелки)/Ускорение/замедление/короткий тормоз/стоп и другой режим управления;

Описание контакта:

VM: мощность двигателя + (макс. 15 V)

Заземление: Электропитание двигателя-

A1 A2: Мотор A

B1 B2: Мотор B.

S: порт управления в режиме ожидания (в режиме IO)

DIO/CLK: non-порт управления, новый stm32; в то же время

Работы в режиме ожидания выбора режима управления

Выберите I2C режим: Применение в I2C протокол для того чтобы контролировать STBY в TB6612

Выберите режим IO: Используйте «S» pin для управления STBY TB6612

Сброс выбора режима

Защита от короткого замыкания: Сброс с d1 mini (сбросить при включении питания или нажмите d1 mini кнопку reset (Перезагрузка)

Отключение: сброс по контакту «DTR»
