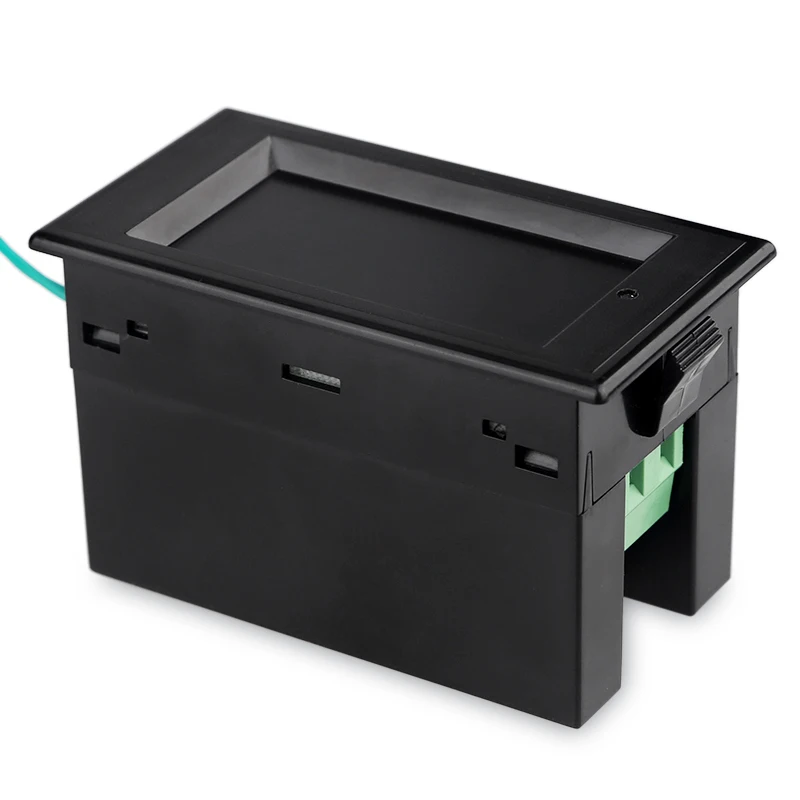

D69-2049 AC 80-300V/AC 200-450V 4 in 1 AC Voltmeter Ammeter Power Energy Meter 0.01-100A HD Color Screen 180 Degrees LED

Описание

Тесты диапазон:

Напряжение переменного тока: 80,0-300,0 В переменного тока или 200,0-450,0 В переменного тока

Переменный ток: переменный ток 0-99.99A

Активная мощность: 0-45000 Вт

Электрическую энергию: 0-9999999Kwh

Функция сохранения: автоматически сохраняет накопленную электроэнергию vlue во время отключения электричества.

Функция сброса: Нажмите кнопку сброса в течение 5 секунд, накопительное электричество будет очищено до нуля.

Инструкция по проводке:

1. В соответствии с графиком подключения, Подключите зеленый провод вторичного трансформатора тока к синему терминалу счетчика и сделайте провод измерительной цепи через отверстие в трансформаторе тока.

2. Подавайте питание и начинайте измерять и отображать результат.

3. Нажмите кнопку на панели в течение 5 секунд, электрическая энергия будет равна нулю.

Внимание:

1. Счетчик будет уничтожен, когда вы сделаете неправильный Метод подключения с входным напряжением (зеленый терминал) и вторичным трансформатором тока (Синий терминал).

2. Счетчик может использовать только для измерения 50 Гц переменного тока городской электроэнергии, он будет уничтожен при использовании для измерения квадратной волны, выхода инвертора и коррекции синусоидальной волны.

Посылка включает в себя:

1x AC Многофункциональный измеритель напряжения

1x CT трансформатор тока
