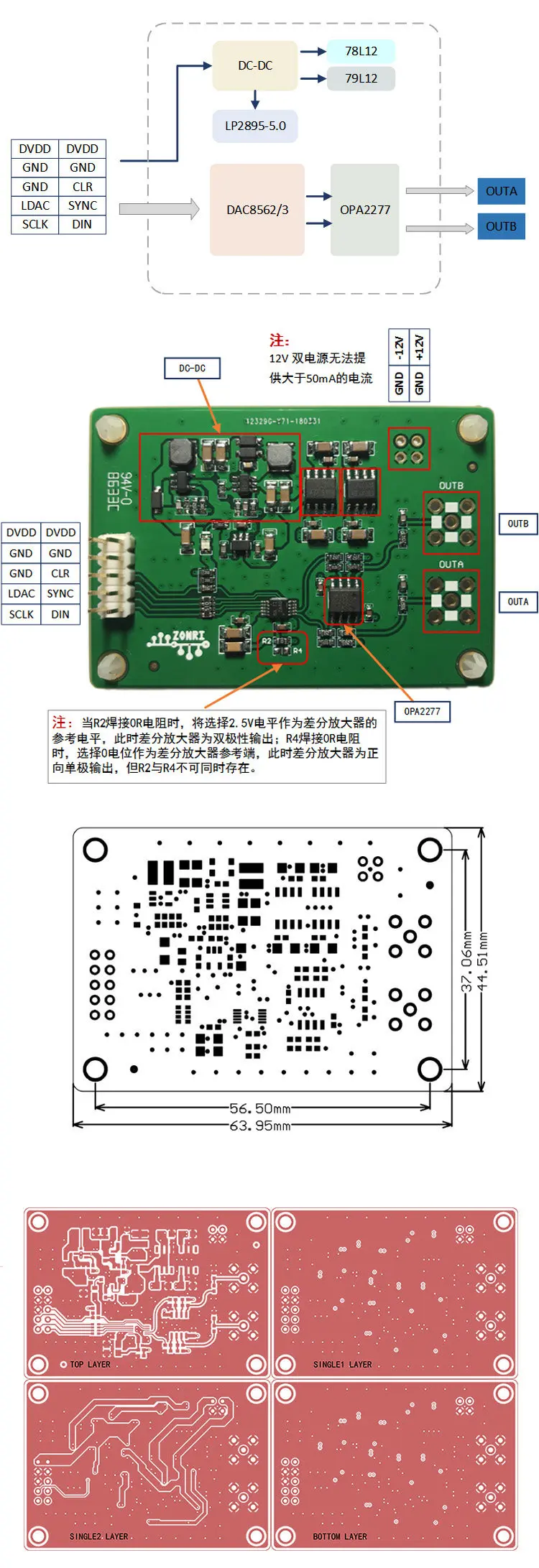

DAC 8562 модуль DAC положительный и отрицательный 10V амплитуда сигнала 16 бит DAC одиночный/двухполюсный выход

Полный модуль схемы приложения DAC8562 。

Обеспечивает 50 мА в пределах тока ± 12 В на выходе 。

Используйте OPA2277 усилитель с низким дрифтом 。

Настраиваемый одиночный/биполярный выход 。

Диапазон входной мощности модуля: 2,7 V-5,5 V DC 。

Двойной дифференциальный усилитель по умолчанию 4,17 。

По умолчанию выходное сопротивление усилителя составляет 51R.

В тех случаях, когда Мощность блок3,3 V, Рабочий ток составляет 82 ма. Когда источник питания5 V, Рабочий ток 49ма

Вопрос: Что такоеРазличия междуDAC8562 и DAC8563?

Ответ: сброс выходного сигналаСтабилизатор напряженияОDAC85620, сброс выходного напряженияDAC8563 является1/2 диапазон выхода (средняя шкала) 。

Вопрос: одиночный/как установить биполярный выход?

Ответ: DAC8562/3 однополюсный выход, настройка список/биполярный путем изменения выходного дифференциальный усилитель справки (ссылка ресурсы) ультразвуковой датчик уровня, оставаться 0 And1/2 выбор между выход диапазоны 。

Вопрос: Как установить однополярный выход, и need16Bit разрешение мощности?

Ответ: измените исходный уровень дифференциального усилителя to0, одновременно изменяя коэффициент усиления дифференциального усилителя, установите в 2 раза 。 (см. Схему модуля приложения)

Ссылка: пароль https://pan.baidu.com/s/1GaqyTiWJ3oVb-pa4V-K6ZQ: 3qvb

Ссылка: пароль https://pan.baidu.com/s/1UFoaGi9NjC7SaJZmUffXAA: 8pe7

DAC8562Modular ----- X 1

2,54 2X5 Pin ----- X 1

SMA сиденье 180 градусов ----- X 2

'
