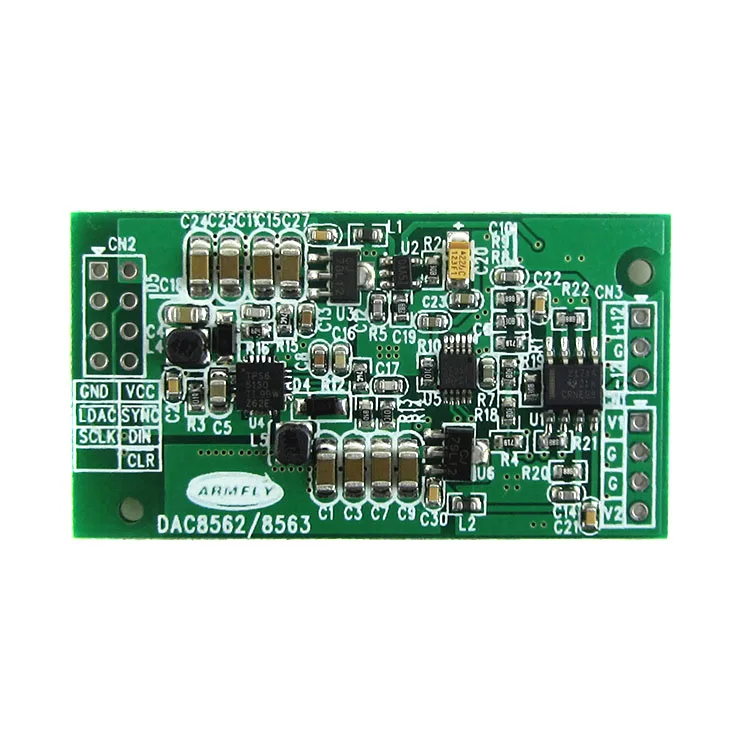

DAC8562 DAC8563 Dual Core 16 бит модуль DAC Выход положительный и отрицательный 10V

Торговые Примечания:

Булавки на картинке распределены, но не сварены. Клиент может выбрать направление сварки. Если вам нужно, чтобы мы сварили, пожалуйста, оставьте сообщение, когда вы размещаете заказ.

Технические характеристики изделия:

Напряжение питания: 2,7-5,5 В

Количество каналов: 2 канала (реализуется 1 чипом DAC8563)

Диапазон выходного напряжения:-10 В ~ + 10 В/0-10 в

Выходная мощность привода: с операторским усилителем привода, максимальный выходной ток 10 мА. Сопротивление нагрузки> 1 K Ом

Разрешение: 16 бит

Потребляемая мощность: менее 20 мА

Интерфейс MCU: Высокоскоростной SPI (50 м) поддерживает микроконтроллер 3,3 В и 5 В

Аналоговая полоса пропускания DAC: 350 кГц

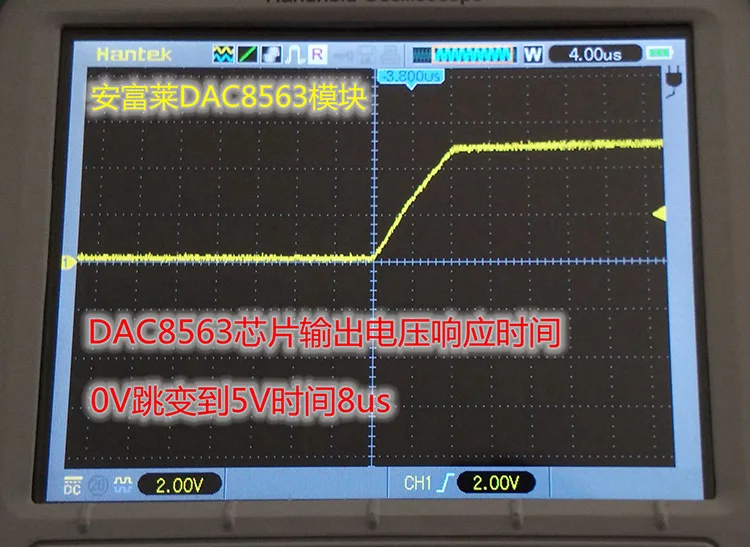

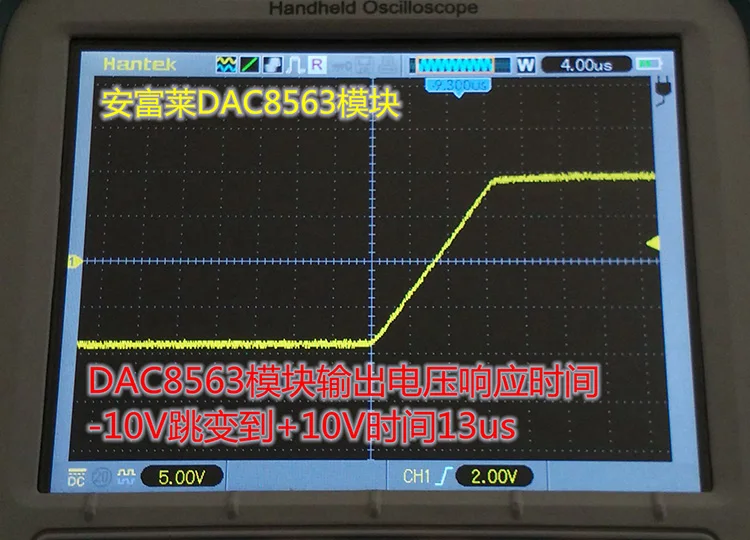

Выходной отклик ЦАП: от 10 до 0.003% FSR

Обратите внимание:

(1) DAC8562 и DAC8563 полностью совместимы. Разница только в том, что когда CLR pin является эффективным, DAC8562 данных устанавливается в 0, а DAC8563 данных в 32767. обратите внимание, что это внутренние данные ЦАП и не показывает выходное напряжение. для модулей с выходом-10 ~ + 10 в, DAC8562 выходы-10 В и DAC8563 выходы 0 В.

(2) используется ли чип DAC8562 или DAC8563, выходное напряжение по умолчанию этого модуля составляет 0 В, если программное обеспечение не запускается.

(3) когда лапка CLR подвешена, напряжение около 1,9 в, что легко потревожиться и приводит к перезагрузке выходного сигнала. поэтому, даже без функции управления CLR, эта лапка CLR должна быть соединена с фиксированным уровнем (рекомендуется GND). CLR является триггером края, Только при падении edge сигнал отображается для выполнения сброса.

Особенности:

1. Выход не зависит от напряжения питания; модуль имеет положительный и отрицательный 12 В усилитель цепи.

2. Уровень адаптивного MCU (2,7-5 В)

3. Выходное напряжение может достигать плюс или минус 10 в

4. По умолчанию выход 0 В при включении питания (когда программное обеспечение не запускается)

5, свинец из положительных и отрицательных 12 В питания ряд pin, удобный для клиентов в использовании.

Поддержка рутина: предоставьте STM32F407 примеры, STC89C52 примеры.

Режим подключения STC89C52: (11,0592 m crystal oscillator) полностью Амплитудная треугольная волна (от-10 В до + 10 в) выводится на мощность. Любой порт ввода-вывода может использоваться без аппаратного SPI.

DAC8562 модуль STC89C52 макетная плата

VCC ---5,0 в (3,3 В)

GND -- GND

Синхронизация ------ выбор p1.0 SPI

LDAC -- GND (или дисковод микроконтроллера до 0)

DIN ------ P1.2 SPI MOSI

Часы SCK ------ P1.3 SPI

CLR ------ Подключите GND (или дисковод микроконтроллера к 0), избегайте сброса выходного сигнала, когда линия порта приостанавливается
