Описание
Рабочие параметры:
1, чип DA: DAC904, 14-плата сбора данных, совместимая с DAC900/902/904/908 (разрешение 10, 12, 14 и 8 соответственно);
2, самая высокая Выходная частота: до 165 Мбит/с;
3. выходное напряжение: с помощью усилителя rail-to-rail пиковое значение может достигать до-0,2 в (например, 5 В питания, максимальное пиковое значение составляет около 4,8 В);
4, бортовой потенциометр, амплитуда выходного напряжения регулируется;
5, интерфейс: 14 бит параллельного DA порт данных, 1 бит, будильник, 1 бит, вход питания, поддержка 3 ~ 5 V цифровой сигнальный интерфейс;
6, напряжение питания: цифровое напряжение 3,3 В или 5 В, усилитель напряжения питания одиночный блок питания 5 В;
7. Бортовой низкопроходной фильтр, который может быть изменен в соответствии с требованиями;
8, Размер: 75 мм x 32 мм.

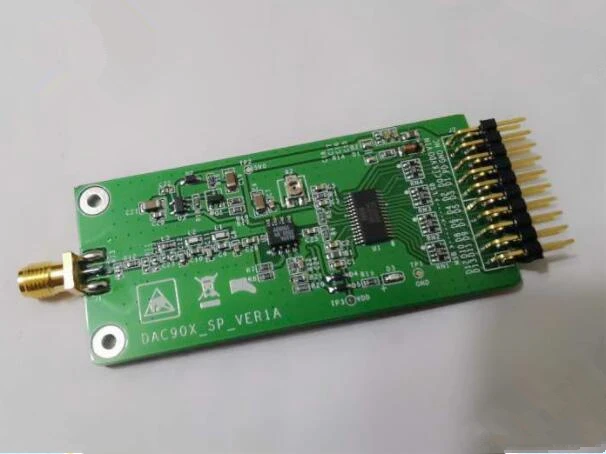

Демонстрация изделия в натуральную величину:
Полная заплата машина для пайки, летающий щуп тест

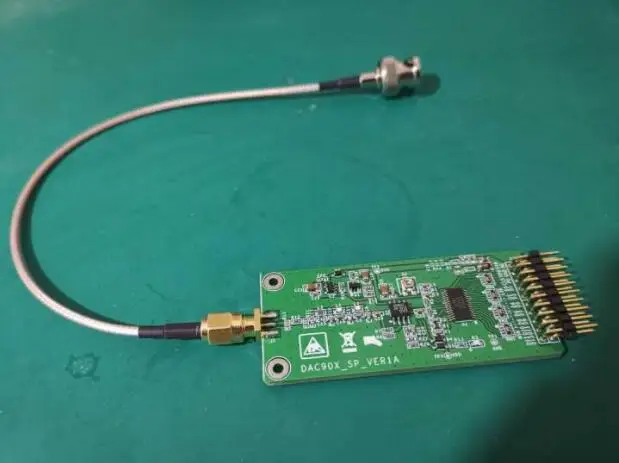

Применение дисплей:
Плата управления-это fpga-плата, соединительная линия-DuPont line, а Выходная линия-sma-BNC RF кабель.
Отгрузочная ведомость:
1. Отлаженный модуль DAC board * 1
2, инструкции по использованию * 1
3, схема цепи и чип информации * 1 (pdf);
4, FPGA/51 микроконтроллер/STM32 микроконтроллер тестовая программа.
Характеристики
- Бренд
- MEIBAI
- Упаковка
- Да
- Габаритные размеры
- new
- Предназначение
- MP3 плеер
- Номер модели
- new
