Описание
Диапазон измерения напряжения: DC00.0-99.9V диапазон измерения времени: 0-99h59min
Диапазон измерения тока: DC00.0-50.0A (диапазон 50A) DC00.0-99.9A (диапазон 100A)
Диапазон измерения мощности: 0-999.9-5000W (диапазон 50A) 0-999.9-9999W (диапазон 100A)
Диапазон измерения температуры:-15 °C ~ 60°c диапазон аккумуляции емкости: 0-999,99-9999,9 Ач
Аккумулирование энергии диапазон: 0-99999Wh-9999KWh Напряжение измерения Точность: ± (0.5% + 2 знака после запятой)
Точность измерения тока: ± (1% + 2 цифры) Вес изделия: 28 г
Размер изделия: 48 мм * 29 мм * 22 мм (Д * Ш * В)
Дисплей Интерфейс Инструкция:
①Run времени
Батарей ② светодиодный дисплей
③Data набор
④Temperature дисплей
⑤Capacity дисплей
⑥Voltage дисплей
⑦Current дисплей
⑧Energy дисплей
Инструкция по эксплуатации:
При измерении, смене диапазона и калибровке нуля, он должен быть соединен с соответствующим шунтом.
Изменение дальность работы:
Заводской диапазон по умолчанию составляет 100 А; если переключается на диапазон 50А, подключите шунт 50А и удерживайте нажатой клавишу для включения, пока экран не появится «50А», затем отпустите ключ. Теперь изменяется диапазон.
Если вы хотите переключиться на 100A диапазон, подключите 100A шунт и работайте таким же образом.
Калибровка нуля операции:
С возрастом компонентов и воздействием температуры окружающей среды, может быть небольшая ошибка для тока чтения,
Особенно при измерении низкого тока. Для калибровки: 1, выключите meter.2, подключите шунт и отсоедините нагрузку.
3 нажмите и удерживайте переднюю кнопку. 4, включите meter.5, отпустите кнопку, когда вы видите «AAA» на экране. Сделано
Кнопка Функция Инструкция:
Этот тестер имеет 0 и 1 две группы данных; и группы данных переключаются нажатием кнопки.
Когда группа данных-1 группа, сила тока и энергия будут храниться после отключения питания.
И сохраненные значения будут накапливаться после включения питания. Когда группа данных является 0 группой,
Сила тока и энергия будут храниться после выключения питания; когда питание в следующий раз, сохраненный
Мощность и энергия мигает. Но когда новая емкость до 0,01 Ач, сохраненный
Емкость и энергия будут покрыты, и значения начнутся. Две группы данных,
Накопившиеся значения могут быть очищены до нуля, сохраняя нажатие ключа.

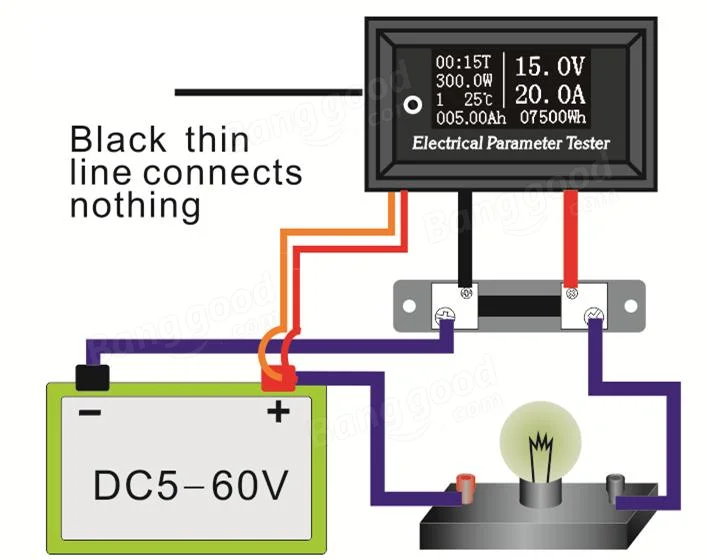

Схема проводки Инструкция:
①Red тонкая грань
②Black тонкая грань
③Yellow тонкая грань
③Yellow тонкая линия
⑤Black толстыми линиями
⑥Load
⑦Shunt
Пожалуйста, убедитесь в правильности проводки в строгом соответствии с схемой проводки.
Использование изолированный источник питания для питания счетчика
Два источника питания должны быть изолированы и не иметь никаких соединений между ними.
Напряжение изолированный источник питания должно быть меньше 60 в
Использование системы для питания счетчика
Черный тонкий провод не соединяет ничего, и вы должны использовать изолятор обернуть его, чтобы избежать короткого замыкания.
Использование converter конвертер для питания счетчика
Черный тонкий провод не соединяет ничего, и вы должны использовать изолятор обернуть его, чтобы избежать короткого замыкания.
Converter преобразователь должен быть общей катодной структурой.
Посылка включает в себя:
1x100 V 50A/100A 7in1 OLED Многофункциональный тестер с 50A или 100 шунт
Характеристики
- Бренд
- DANIU
- Материалы для самостоятельного изготовления
- Электрический
- Тип дисплея
- Цифровой дисплей
- Диапазон измерения индуктивности
- other
- Размеры
- as the description
- Номер модели
- Multimeters
- Диапазон измерения тока
- other
- Диапазон измерения напряжения
- other
- Диапазон измерения сопротивления
- other
- Диапазон измерения ёмкости
- other
- Режим работы
- Auto/Manual Ranging
- Рабочая температура
- other
