Датчик давления специальная схема управления мембранный переключатель давления ног давление человеческого тела датчик давления

Этот модуль в основном предназначен для реализации функции открытия и закрытия цепи контроля давления. Задний конец может контролировать запуск будильника, включение и выключение светильник, переключатель музыки и так далее.

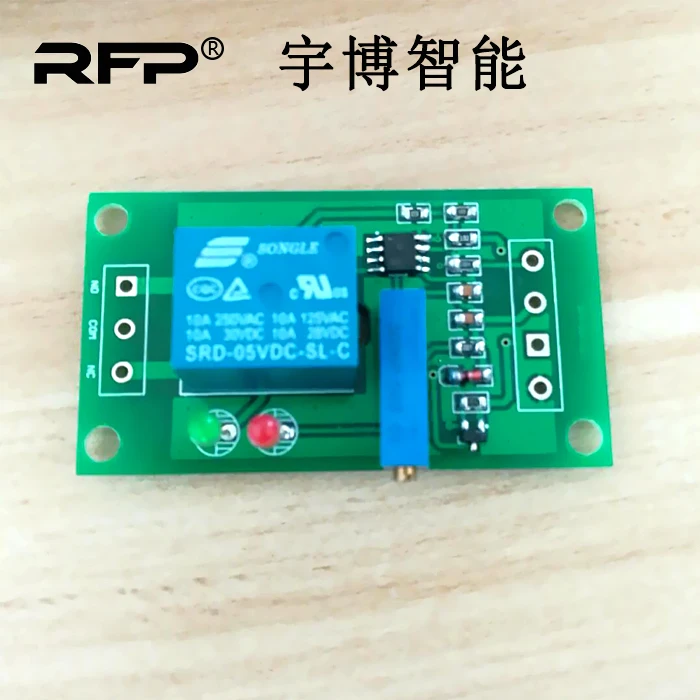

1 модуль описание:

Напряжение питания модуля: 5 В

Размер модуля: 60 мм * 33 мм * 20 мм (длина * ширина * высота)

Есть 4 фиксированных отверстия для болтов диаметром 5 мм и расстоянием 55 мм * 27 мм

Когда датчик находится под давлением, цепь отключена или закрыта, что может быть отрегулировано

Индикатор питания (красный), индикатор прыжка (зеленый)

Максимальная нагрузка модуля: 220 V/3A ac, 30 V/3A dc

Оптопара SMT используется для изоляции, сильной ездовой способности и стабильной работы. Ток срабатывания 5mA

Интерфейс модуля 2:

1. DC +: подключение к положительному полюсу источника питания
2. DC-: подключение к отрицательному полюсу источника питания
3 и 4-сенсорные интерфейсы
Модуль вывода:
1. Нет: нормально открытый интерфейс реле. Реле подвешено перед всасыванием и коротко с COM после всасывания
2. COM: общий интерфейс реле
3. NC: нормально закрытый интерфейс реле, короткое соединение между реле и COM перед всасыванием, и подвеска после всасывания
