Описание

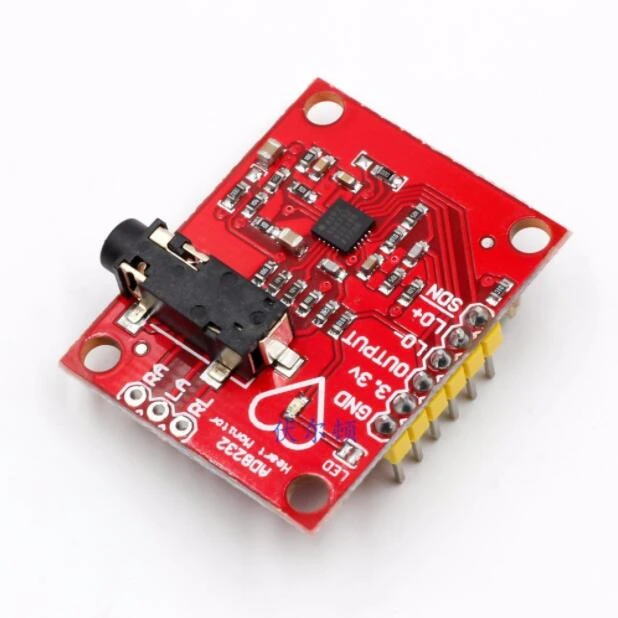

AD8232 модуль ЭКГ/Биоэлектрический сигнал сбора и разработки модуль Arduino совместимый
AD8232 является интегрированным фронтальным концом для сигнализации сердечных биоэлектрических сигналов
Нет. Кондиционирование для мониторинга сердечного ритма.
Интегрированный модуль кондиционирования сигнала для ЭКГ и других биоэлектрических измерений. Устройство предназначено для извлечения, усиления и фильтрации слабых биоэлектрических сигналов с шумом, генерируемым при движении или удаленном размещении электрода. Эта конструкция позволяет аналого-цифровому преобразователю сверхнизкой мощности (АЦП) или встроенному микроконтроллеру легко получить выходной сигнал.
AD8232 использует двухполюсный высокочастотный Фильтр для устранения артефактов движения и электрода с полуклеточным потенциалом. Фильтр плотно соединен со структурой измерительного усилителя для Одноступенчатого высокого усиления и фильтрации высоких частот, что позволяет экономить пространство и стоимость.
AD8232 использует без ограничений op amp для создания трехполюсного фильтра низких частот, который устраняет дополнительный шум. Пользователи могут удовлетворить потребности различных типов приложений, выбирая частоту среза всех фильтров.
Для улучшения общего режима отклонения частоты линейной линии системы и других нежелательных помех AD8232 включает усилитель для приложений с приводом от водителя, таких как правый руль (RLD).
AD8232 включает функцию быстрого восстановления, которая уменьшает длительное наращивание фильтра высоких частот. Если напряжение рельса усилителя резкое (например, свинцовое состояние), AD8232 Автоматически подстраивается под более высокое состояние отключения фильтра. Эта функция позволяет AD8232 достичь быстрого восстановления, так что допустимое измерение можно сделать как можно быстрее после подключения свинца К электроду измерительного объекта.
Гарантированная производительность указана от 0 °C до 70 °C и диапазон рабочих температур от-40 °C до + 85 °C.
Область применения:
Фитнес и мониторинг сердечного ритма
Портативный ЭКГ
Дистанционный мониторинг состояния здоровья
Игры периферийных устройств
Биоэлектрический приема сигнала
Pin/номер/Pin Имя/Описание
1 HPDRIVE Qualcomm выход привода. Подключите HPDRIVE к конденсатору в первом высокочастотном фильтре.
AD8232 использует этот контакт, чтобы сохранить HPSENSE на том же уровне, что и для справки.
2 + в измерительном усилителе положительный вход. + В обычно подключается к электроду левой руки (LA).
3 & минус; в инструментальном усилителе отрицательный вход. & Minus; IN обычно подключается к электроду правой руки (RA).
4 RLDFB отзывы о правостороннем приводе. RLDFB-это отзывы для цепи привода правой ноги.
5 RLD выход правого привода. Приводной электрод (обычно правая ножка) должен быть подключен к контакту RLD.
6 SW переключатель быстрого восстановления pin. Этот контакт должен быть подключен к выходу второго фильтра высоких частот.
7 OPAMP + op amp неинвертирующий вход.
8 reflout Reference Buffer output. Выходной сигнал измерительного усилителя отражает этот потенциал.
REFOUT должен использоваться в качестве виртуальной земли для любой точки цепи, которая требует опорного сигнала.
9 OPAMP & minus; Op amp инвертирующий вход.
10 выход op amp. Этот выход обеспечивает настраиваемый сигнал сердечного ритма.
Выход может быть подключен к входу АЦП.
11 LOD & minus; выводит выход компаратора. В режиме обнаружения постоянного тока, при отключении от & minus; в электроде,
LOD & minus; находится в высоком состоянии, иначе он находится в низком состоянии. В режиме обнаружения свинца переменного тока LOD & minus; всегда низкий.
Свинец отваливается от выхода компаратора. В режиме обнаружения постоянного тока, когда электрод + In отключен, LOD + находится в высоком состоянии.
В противном случае он находится в низком состоянии. В режиме обнаружения свинца переменного тока, LOD + высок, когда электрод & minus; In или + IN отключен.
Оба электрода соединены в низком состоянии.
12 мужчина +
13 SDN отключения Управление Вход. Низкий уровень SDN для входа в режим отключения с низким энергопотреблением.
14 AC/DC свинцовый режим управления входом. Для режима постоянного тока, контакт переменного/постоянного тока должен быть приведен низко.
Для режима отключения переменного тока штырь переменного/постоянного тока должен быть высок.
15 FR быстрое восстановление управления входом. Вождение FR high включит режим быстрого восстановления; в противном случае, он должен быть приведен на низком уровне.
16 GND мощность земли.
17 + против pin питания.
18 REFIN контрольный буферный вход. REFIN (вход с высоким сопротивлением) может использоваться для установки уровня опорного буфера.
19 IAOUT измерительный усилитель выходной контакт.
20 HPSENSE Instrumentation Amplifier's high-pass detection input.
HPSENSE должен быть подключен к соединениям R и C, которые устанавливают частоту поворота блока постоянного тока.
EP открытая площадка. Наружная прокладка должна быть подключена к GND или не подключена.
