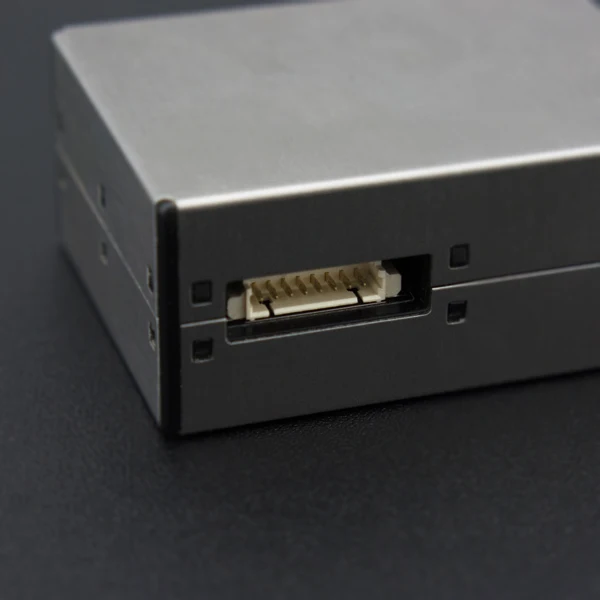

Датчик контроля качества воздуха Arduino PM2.5 формальдегид HCHO Температура Влажность Совместимость с Arduino

Описание

Это многофункциональный монитор качества воздуха, который может быть обнаружен не только концентрацией частиц и формальдегида, но и значением температуры и влажности. Так как датчик концентрации частиц может использоваться для получения количества взвешенных частиц в воздухе лазером. Он также интегрирует в него электрохимический зонд для формальдегида и датчик с одним чипом для температуры и влажности. Датчик может быть вставлен в переменные инструменты, связанные с параметрами окружающей среды в воздухе или другом оборудовании для улучшения окружающей среды, чтобы обеспечить правильные данные вовремя.

Принцип работы: лазерного рассеяния используется для такой аппаратуры, например, производят рассеивание с помощью лазерной излучать приостанавливать частицы в воздухе, а затем собирать рассеяния света в некоторой степени и, наконец, получить кривую рассеивания света изменения со временем. В конце, эквивалентный диаметр частиц и количество частиц с разным диаметром на единицу объема можно рассчитать микропроцессором, основываясь на теориях MIE. Пожалуйста, найдите функциональную схему каждой части датчика на рисунке 1 следующим образом. Функция детектора формальдегида основана на электрохимической теории и математическом алгоритм.

Особенности:
Нулевой уровень ложных срабатываний
Ответ в режиме реального времени
Точные данные
Минимальный диаметр различимых частиц: 0,3 микрометр
Высокая защита от помех из-за патентной структуры шестистороннего экранирования
Дополнительное направление впуска воздуха и выхода для того, чтобы адаптировать различный дизайн
Концентрация формальдегида выход
Температура и влажн

Технические характеристики:

Операционной Напряжение: 5.0VDC
Активный ток: 100 мА
Ток в режиме ожидания: ≤200 мкА
Уровень интерфейса: L <0.8V@3.3V; H> 2.7V@3.3V
Диапазон измерения частиц: 0,3 ~ 1,0 мкм; 1,0 ~ 2,5 мкм; 2,5 ~ 10мкм
Эффективность подсчета частиц: 50% @ 0,3 мкм 98%> = 0,5 мкм
Эффективный диапазон частиц (стандарт PM2.5): 0 ~ 500мкг/м
Максимальный диапазон частиц (стандарт PM2.5) *:> 0 ~ 2000ug/m & sup3;
Разрешение частиц: 1ug/m & sup3;
Погрешность максимальной консистенции частиц (стандартные данные PM2.5) *: ± 10% @ 100 ~ 500μg/m & sup3; ± 10G g/m & sup3; @ 0 ~ 100g g/m & sup3;
Объем частиц: 0,1 л
Эффективный диапазон формальдегида: 0 ~ 1 мг/м & sup3;
Максимальный диапазон формальдегида: 0 ~ 2 мг/м & sup3;
Формальдегид Разрешение: 0,001
Максимальная погрешность формальдегида: <± 5%
Максимальный диапазон температуры:-10 ~ 50 ℃
Разрешение температуры: 0,1 ℃
Максимальная погрешность температуры: ± 0,5 ℃
Максимальный диапазон влажности: 0 ~ 99%
Влажности Разрешение: 0.1%
Максимальная погрешность влажности: ± 2%
Вес: 50 г
Скорость передачи по умолчанию: 9600bps
Общее время отклика: ≤ 10 s
Диапазон рабочей температуры:-10 ~ + 60 ℃
Диапазон рабочей влажности: 0 ~ 99%
MTTF: ≥ 3 года
Размер: 50*38*21 мм/1,97*1,50*0,83 дюймов

Упаковочный лист
Монитор качества воздуха (PM 2,5, формальдегид, датчик температуры и влажности) x1
8-контактный кабель x1
PM2.5 плата адаптера x1
