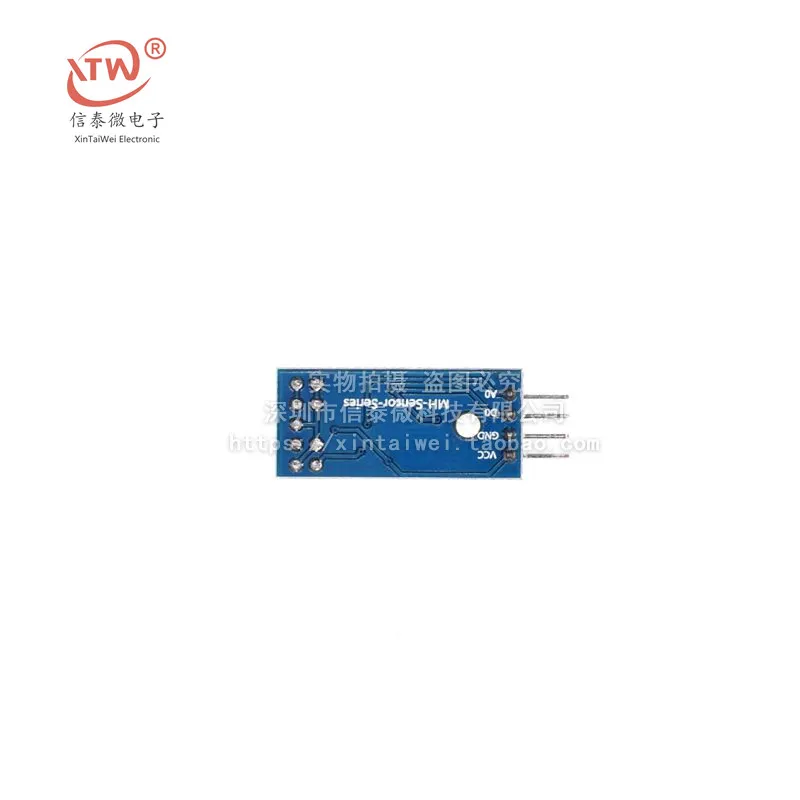

Датчик скорости счетчик модулей модуль двигателя тест модуль слот фотопара

Назначение:

Широко используется для обнаружения скорости двигателя, подсчета импульсов, ограничения положения и т. Д.

Модуль Особенности:

1. Использование импортного датчика оптопары слота, ширина слота 5 мм.

2. С индикатором выходного состояния, выходной светильник высокого уровня выключен, выходной светильник низкого уровня на 。

3. Защищенный, выходной высокий уровень; свободный, выходной низкий уровень.

4. Выход компаратора, чистый сигнал, хорошая форма сигнала, сильная способность вождения, превышение 15 мА.

5. Рабочее напряжение 3.3в-5в

6. Выходная Форма: цифровой переключатель (0and1)

7. С крепежным отверстием для болта, удобная установка

8 、 маленький boardPCBsize: 3,2 см x 1,4 см

9. Используйте широкий voltageLM393comparator

Модуль инструкции по уходу за изделием

1. Когда нет препятствий в модульном слоте, получите трубку на, модульный выход низкого уровня, когда защищен, DOOutput высокого уровня;

2. Интерфейс DOOutput может быть подключен с одним микропроцессором, напрямую подключен, проверьте, покрыт ли датчик, если используется диск кода двигателя, скорость двигателя может быть обнаружена.

2. Модуль может быть подключен к реле, составу концевого переключателя и другим функциям, он также может быть подключен к активному модулю зуммера, сигналу композиции.

Инструкции по подключению продукта:

1. VCC подключен к положительным полюсам питания 3. 3-5 В

2. GND подключен к отрицательному полюсу источника питания

3. DO TTLSwitch выходной сигнал

4. AO этот модуль не работает

Отгрузочная ведомость:

Скорость датчик module1individual
