Описание
Описание продукта:
1, B-LUX-V30B датчик окружающего света обеспечивает цифровой выход 2c, идеально подходит для сельского хозяйства, КИПиА, промышленных датчиков и других продуктов. Устройство работает при температуре ниже 0.8mA, с низким энергопотреблением, датчик освещенности; имеет 32-битный освещения значение реестр и 112-байт EEPROM данных ящик для хранения вещей и измеряет 0-200000 люмен значений интенсивности света.
2. Спектральная реакция фотододода на чипе оптимизирована для ответа человеческого глаза на окружающий свет, интегрируя инфракрасное и ультрафиолетовое экранирование. Схема адаптивного усиления автоматически выбирает правильный тест на оптимизацию диапазона люмен (значение счетчика/люмен).
3. Конструкция датчика работает в диапазоне напряжения от 2,7 в до 6 В и потребляет 0,7 мА при полной нагрузке.
Продукт Особенности:
1, 0 лм до 200000 лм широкий диапазон обнаружения, низкая точность освещения 0.054Lux

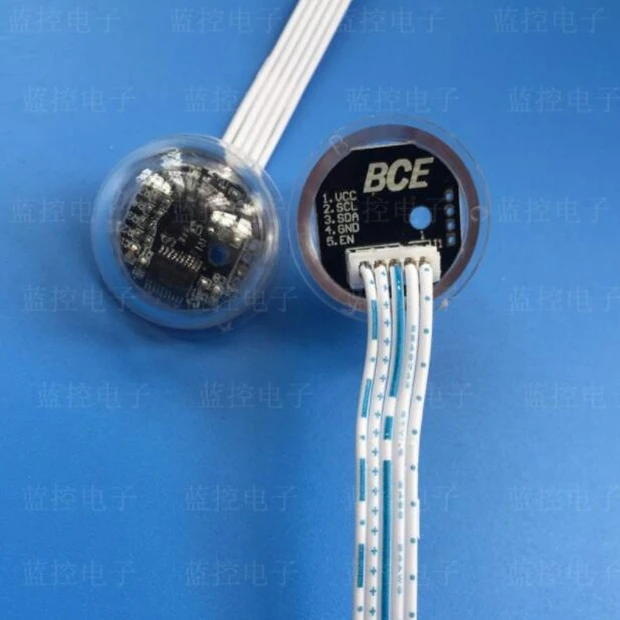

2, Размер: внутренний диаметр 22 мм, наружный диаметр 26 мм, большой диаметр 28,5 мм, высокий 18 мм полушарный пакет
3, VCC = 2,7 в до 6 в
4, рабочий ток ICC = 0.7mA
5,-40 ° C до + 85 ° C Диапазон рабочей температуры.
6, адрес устройства: 1001 0100 (0x94) адрес записи данных, 10010101 (0x95) адрес считывания данных
Типичные рабочими характеристиками:
Подробное описание:
1. B-LUX-V30B представляет собой датчик окружающего света со встроенным фотодододом и ADC, который обеспечивает цифровой интерфейс I2C. Фотодод внутри датчика преобразует интенсивность света в ток, который затем обрабатывается в цифровой поток бит с помощью цепи низкой мощности. Этот поток бит обрабатывается в цифровом виде и хранит в регистраторе выходных данных и считывается через интерфейс I2C.
2. Фильтр on-chip предотвращает попадание УФ-и ИК-света в фотодод, а дизайн оптической реакции соответствует спектральной реакции человеческого глаза. Второй фотодиодный массив в первую очередь чувствителен к инфракрасной спектроскопии и используется в соответствии с оптической реакцией сигнала люминесцентных и ламп накаливания.
3. Две ключевые особенности аналогового дизайна датчика являются низкой потерей тока (как правило, 700 мкм) и чрезвычайно широким оптическим динамическим диапазоном от 0,054 лм до 200000 ЛМ-диапазон более 4000000: 1. Автоматический механизм включения микросхем устраняет необходимость в интервенции пользователя в настройках диапазона усиления.
4, датчик может быть настроен, для тех приложений, которые должны работать в более темной среде, Настраиваемые устройства повышают чувствительность работы. АЦП по умолчанию время интеграции 100 для контроля уровня сахара в крови с 50 Гц и 60 Гц гофре для естественного общего освещения источника питания.
Человеческий глаз CIE кривая и различные источники света
Датчик обнаруживает яркость так же, как и человеческий глаз. Для этого спектральная чувствительность датчика должна быть близка к человеческому глазу. На рисунке 1 показана спектральная чувствительность (CIE) кривые для ИС и человеческих глаз.
Как видно из фигуры, человеческий глаз наиболее чувствителен к 555 нм (зеленый) свет, и гораздо менее чувствителен к синему свету (около 470 нм) и красный свет (около 630 нм). Кроме того, инфракрасная (> 700 нм) и ультрафиолетовая (<400 нм) линия излучения не видна для человеческого глаза. Источник света может иметь одинаковую визуальную яркость (люмен), но его ИК-излучение отличается (потому что он не виден для человеческого глаза). Спектральные различия могут повлиять на измерения яркости, так как кремниевые фотододы могут обнаруживать некоторые Инфракрасные Излучения. Например, источник света с более высоким ИК-элементом (например, лампа накаливания или солнечный свет) будет измерять интенсивность света гораздо ярче, чем свет, Воспринимаемый человеческим глазом. Другие источники света (например, люминесцентные лампы и светодиодный свет) имеют низкие инфракрасные компоненты. IC имеет сильный ИК-отвод и внутренний ИК-механизм компенсации, который минимизирует воздействие инфракрасного света и обеспечивает точный люменный отклик.
