Датчик температуры Modbus rs485 Modbus, регистратор данных, протокол Modbus 433 МГц/915 МГц с питанием от батареи

Посылка включает в себя:2 шт. беспроводные датчики температуры, 1 шт. приемник modbus, 1 шт. соединительный кабель и 1 шт. маленькая присоска антенна.

1. Основные Особенности

Протокол Modbus;

Установка и воспроизведение, начиная с нажатия клавиши;

ПриобретениеТочность с температурой <0,5 ℃;

Группа приобретения настраивается пользователем;

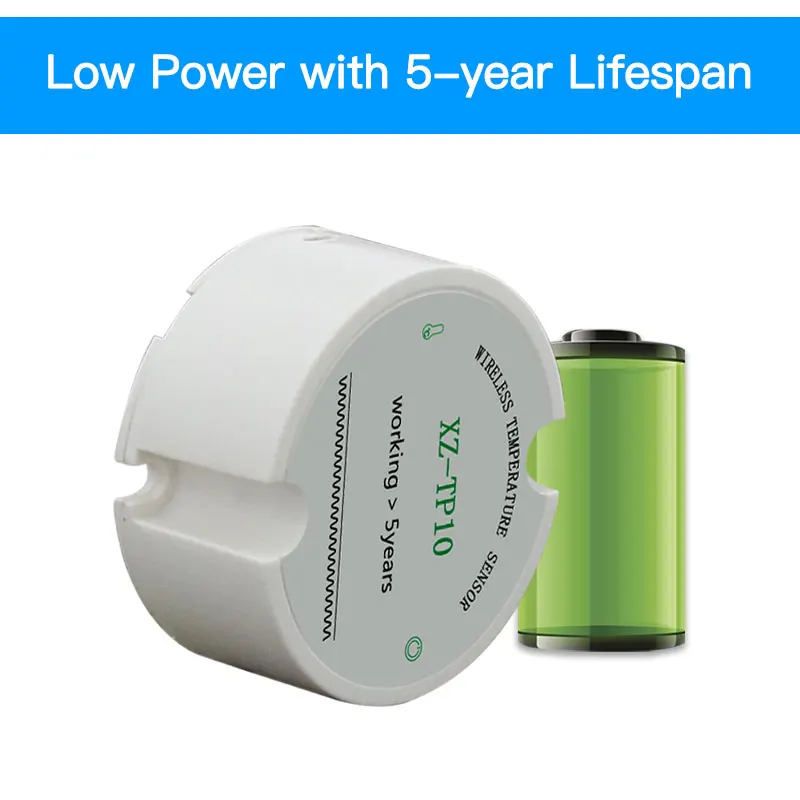

Встроенный аккумулятор с более чем 5-летний срок службы;

Беспроводной маршрутизатор может расширить расстояние передачи до 500 м/футов;

Один принимающий хост может работать с более чем 100 датчиков.

2. Параметры товара

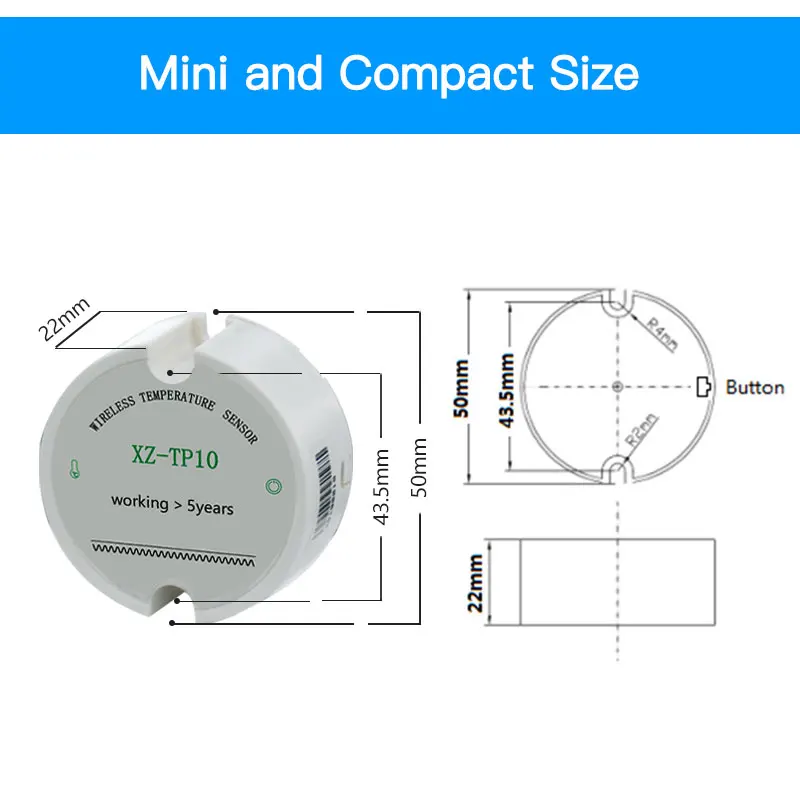

3. Размер

Сенсор (XZ-TP10)

Получающий хост XZ-SRM-MUS

4. OОперации процесса

XZ-TP10 Управление процесса

Переключение различных режимов работы в соответствии с использованием способа. Следующие режимы:

1) Спящий режим: датчик не работает, не пропускает, и спит с низким потреблением полностью.

2) Режим запуска: Обнаружение датчика каждую секунду и передача сигнала, светодиодный мигает; пользователь может отправить команду для установки ID датчика через программное обеспечение ПК или последовательный порт. И триггер длится всего 20 секунд.

3) нормальный режим: датчик обнаружения за 5 минут и сигнал передачи, светодиодный мигает.

4) режим переключения: Есть 3 режима, которые можно переключать нажатием кнопки. Время переключения в следующей таблице:

A. Спящий режим перейдет в режим триггера, нажав кнопку в течение 5 секунд;

B. Режим триггера войдет в обычный режим автоматически через 20 секунд;

C. Обычный режим перейдет в режим триггера, нажав кнопку в течение 2 секунд;

D. Обычный режим перейдет в спящий режим, нажав кнопку в течение 5 секунд.

XZ-TARP процесс работы:

XZ-TARP-это usb-ретранслятор беспроводного датчика, который автоматически передаст полученную информацию о датчике nbspnbsp в воздухе каждый раз. Многие ретрансляторы могут использоваться одновременно, нет реле между ретрансляторами, и повторитель только нужен источник питания.

XZ-SRM-MUS процесс работы:

XZ-SRM-MUS является хостом приема modbus беспроводного датчика. После получения информации о датчике каждый раз, он будет выводить информацию датчика из последовательного порта немедленно

Если требуется Дальняя передача и Лучшая производительность, рекомендуется повторитель, а если добавить повторитель, то расстояние передачи может быть до 2-3 км в открытом поле.Пожалуйста, нажмите на следующую картинку и заказать повторитель.

Инструкции по подключению приемника Modbus:

5. DAta протокол

FN: 0x06 (фиксированный)

Комплект: 0x01 (0x01 ~ 0xFF)

Возврат:

5,2 читать XZ-SRM-MUS адрес

Возврат:

5,3Добавьте адрес XZ-TP10/XZ-TH10 в XZ-SRM-MUS и подтвердите канал датчика.

MID: 0x01 (адрес XZ-SRM-MUS)

FN: 0x08 (фиксированный)

LEH: номер канала, N, максимум 20 каналов, N = от 1 до 20, длина 0x05 ~ 0x64

SID1: ID датчика = 20190127, CH1: канал датчика

SID2: ID датчика = 20190128, CH2: Датчик channe2

……

Возврат:

5,4. Удалить адрес XZ-TP10/XZ-TH10 в XZ-SRM-MUS

Пример (01 09 01 04 D1 89) Удалить канал, можно удалить несколько каналов

LEH: длина = 5N 5 байт на канал, до 20 каналов, N = от 1 до 20, длина 0x01 ~ 0x14

CH1: Датчик канал

CH2: Датчик channe2

Возврат:

5,5Считывание идентификатора датчика каждого канала XZ-SRM-MUS

MID: 0x01 (адрес XZ-SRM-MUS)

FN: 0x0A (фиксированный)

CHS: 0x00 (фиксированный)

Возврат:

5,6 считывает данные регистрации датчика, хранящиеся XZ-SRM-MUS, и формирует канал каждые 4 байта, и выводит значения регистра датчика от 1 до 20 канала в порядке, 2 байта на регистр:

MID: 0x01 (адрес XZ-SRM-MUS)

FN: 0x03 (фиксированный)

CHS: 0x0001 начальный адрес считывания (0x0001 ~ 0x0050)

RGT: 0x0050 общее чтение (0x0001 ~ 0x0050)

Возврат:

MID: 0x01 (адрес XZ-SRM-MUS)

FN: 0x03 (фиксированный)

LEH: 0x50 общее чтение (0x01 ~ 0x50)

Зарегистрировать 1: Температура, 16-бит Подпись номер, высокий байт в передней части, низкий байт, чтение делит на 10-Температура.

0x0107 = 26,3 ℃ 0xFF32 =-20,6 ℃

Зарегистрировать 2: влажность, 16-бит Подпись номер, высокий байт в передней части, низкий байт, чтение делит на 10 влажности.

0x02FE = 76.6%

Зарегистрировать 3: Напряжение, 16-бит неподписанное номер, высокий байт в передней части, низкий байт, и чтение делит на 100 является Напряжение.

0x0168 = 3,60 V

Зарегистрировать 4: RSSI, 8-битный Подпись номер, высокий байт в передней части, низкий байт, а затем, отрицательное.

0xFFA0 =-96dBm

5,7 таймаут настройки XZ-SRM-MUS. Если в течение заданного времени нет данных датчика, XZ-SRM-MUS очищает данные регистра соответствующего канала датчика.

ID: 0x01

FN: 0x0B (фиксированный)

Набор: 0x30 (0x051 ~ 0xF0 мин) Установите время от 5 до 240 минут

Возврат:

5,8 время ожидания чтения XZ-SRM-MUS

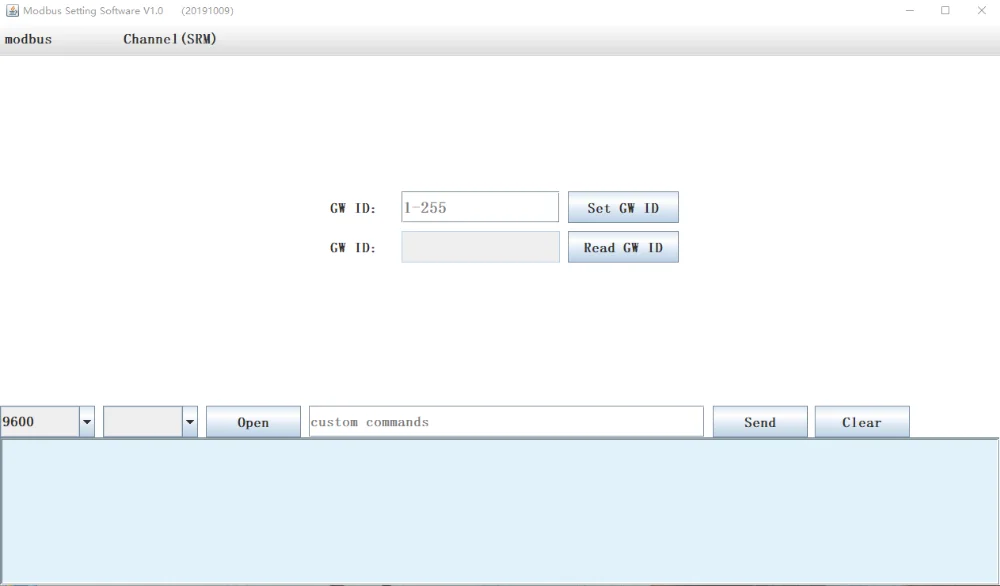

6. Программное обеспечение настройки Modbus

7. Определение интерфейса XZ-SRM-MUS
