Датчик температуры PT100, Платиновое сопротивление PT1000, Диапазон измерения температуры-70~ 500 градусов Цельсия, heraeus Германия

Описание

M-series PRTDs предназначены для больших объемных приложений, где долгосрочная стабильность, взаимозаменяемость и точность в большом температурном диапазоне имеют важное значение. Типичные применения автомобильные, белые товары, ОВК, управление энергией, медицинское и промышленное оборудование.

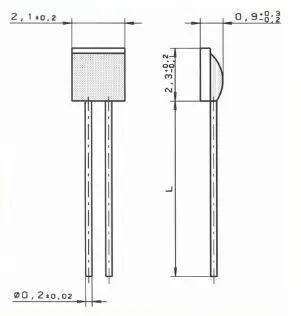

Точка измерения номинального сопротивления определяется на расстоянии 8 мм от конца корпуса датчика.

Температура диапазон:От 70 ° до + 500 ° (непрерывная работа) (возможно временное использование до 550 °)

Класс допуска B/D: от-70 ° до + 500 °

Класс допуска A: от-50 ° до + 300 °

Класс допуска C: от 0 ° до + 150 °

(Температура диапазон:-70 ~ 600 ° -----Покупка здесь-70 ~ 850 ° ------Покупка здесь-196 ~ 150 ° -----Покупка здесь)

Температура коэффициент:TC = 3850 ppm/K

Диаметр стержня:Pt плакированный Ni-wire

Рекомендуемый способ подключения:

Сварка, обжим и пайка

Длина свинца (л):A/B/C: 10 мм ± 1 мм

2B: 5 мм ± 0,5 мм

Долгосрочная стабильность:Макс. R0 дрейф 0.04% после 1000 h при 500 °

Сопротивляемостью при колебательном движении:Ускорение не менее 40g при 10-2000 Гц, зависит от установки

Устойчивость к ударам:Ускорение не менее 100g с полусинусоидальной волной 8 мс, зависит от установки

Условия окружающей среды:Не размещается только для сухих условий

Сопротивление изоляции:> 100 МОм при 20 °;> 2 МОм при 500 °

САМОНАГРЕВАЮЩАЯСЯ:0,6 K/mW при 0 °

Время отклика:Ток воды (в = 0,4 м/с): t0.5 = 0,04 с

T0.9 = 0,12 s

Поток воздуха (в = 2 м/с): t0.5 = 2,2 с

T0.9 = 7,0 s

Диапазон измерения тока:100Ω: 0,3 до 1,0 мА

1000Ω: от 0,1 до 0,3 мА (необходимо учитывать самонагревание)

Обратите вниманиеДругие допуски, значения сопротивления и проволоки доступны по запросу.

PT500B-series PRTDs предназначены для больших объемных применений, где долгосрочная стабильность, взаимозаменяемость и точность в большом диапазоне температур имеют важное значение. Типичные применения автомобильные, белые товары, ОВК, управление энергией, медицинское и промышленное оборудование.

Точка измерения номинального сопротивления определяется на расстоянии 8 мм от конца корпуса датчика.

Температура диапазон:От 70 ° до + 500 ° (непрерывная работа) (возможно временное использование до 550 °)

Допуск класса в: от-70 ° до + 500 °

Температура коэффициент:TC = 3850 ppm/K

Диаметр стержня:Pt плакированный Ni-wire

Рекомендуемый способ подключения:

Сварка, обжим и пайка

Длина свинца (л):10 мм ± 1 мм

Долгосрочная стабильность:Макс. R0 дрейф 0.04% после 1000 h при 500 °

Сопротивляемостью при колебательном движении:Ускорение не менее 40g при 10-2000 Гц, зависит от установки

Устойчивость к ударам:Ускорение не менее 100g с полусинусоидальной волной 8 мс, зависит от установки

Условия окружающей среды:Не размещается только для сухих условий

Сопротивление изоляции:> 100 МОм при 20 °;> 2 МОм при 500 °

САМОНАГРЕВАЮЩАЯСЯ:0,4 K/mW при 0 °

Время отклика:Ток воды (в = 0,4 м/с): t0.5 = 0,05 с

T0.9 = 0,15 s

Поток воздуха (в = 2 м/с): t0.5 = 3,0 с

T0.9 = 10,0 s

Диапазон измерения тока:500Ω: 0,1 до 0,7 мА
