Описание:
1, бумажные инструкции и компакт-диски
2, Оригинальное оформление документов, включая, но не ограничиваясь SCH файлов, PCB файлов
3, различные процедуры тестирования на конец микроконтроллера
4, серийная программа других смарт-устройств (таких как КПК, psp, различные бренды мобильных телефонов и т. Д.)
5. В дополнение к информации, уже представленной выше, другая информация
Следующие условия не являются проблемами качества продукции, которые вызваны ошибками проводки:
1. После удачного самоподавления, TXD или RXD коротко замыкается к земле во время использования.
2. Модуль, подключенный к источнику питания без обратного подключения, поврежден.
Немного общего (очень важно):
TXD: Отправитель обычно представлен в качестве собственного отправителя. Нормальная связь должна быть подключена к RXD другого устройства.
RXD: принимающий конец обычно представлен как собственный принимающий конец, и нормальная связь должна быть подключена к TXD другого устройства.
При нормальном общении TXD самостоятельно всегда подключается к RXD устройства!
Самоприем: RXD подключен к TXD других устройств во время нормальной связи. Поэтому, если вы хотите получить данные, отправленные самостоятельно, как это означает название, то есть вы получаете данные, отправленные самостоятельно, то есть его собственный TXD непосредственно подключен к RXD, который используется для тестирования собственной передачи и приема. Является ли это нормальным или нет самым быстрым и простым методом тестирования. Когда возникают проблемы, тест сначала выполнен, чтобы определить, неисправен ли продукт. Также известный как проверка обратной связи.
Уровень материнскую плату:
Уровень ttl: Нормальные данные показывают бинарный, + 5 В эквивалентен логике "1", 0 В эквивалентен логике "0", называется ttl сигнал системы, является положительной логикой
RS232 уровень:-12 V to-3 V, эквивалентно материнскую плату «0», + 3 V to + 12 V логический уровень, эквивалентно материнскую плату "1", отрицательной логики
Продукт Особенности:
1, модульная модель является HS06 подчиненный модуль раковины
2. Светодиодный штырь показывает статус подключения Bluetooth, выходной Пульс означает, что нет подключения Bluetooth, а выход высокий означает, что Bluetooth подключен и порт открывается.
3, напряжение питания составляет 3,3 В, ток около 30 мА, когда не сопряжен, около 10 мА После сопряжения, абсолютно нет обратного источника питания! Электропитание абсолютно не должно превышать 3,6 В!
4, уровень интерфейса 3,3 В, может быть напрямую подключен к различным одночипам (51, AVR, PIC, ARM, MSP430 и т. д.), микроконтроллер 5 в также может быть напрямую подключен, без MAX232 не может пройти через MAX232!
5, эффективное расстояние открытого пространства составляет 10 метров, также возможно более 10 метров, но качество соединения не гарантировано.
6. после сопряжения, при использовании полнодуплексный последовательный порт, вам не нужно знать какой-либо по протоколу Bluetooth, но только в том случае, поддержка 8-bit data бит, 1 бит стоп-бит, И нет паритетного формата связи. Это также самый общий формат связи и не поддерживает другие форматы.
7. Когда соединение Bluetooth не установлено, скорость передачи данных, имя и пароль сопряжения могут быть установлены командой AT, и заданные параметры сохранены после отключения питания. Автоматическое переключение в прозрачный режим после подключения Bluetooth
8, малый размер (2,7 см * 1,3 см), фабричное производство патч, для обеспечения качества патч.
9. Ссылка является рабом. Раб может быть сопряжен с различными компьютерами с поддержкой Bluetooth, хостами Bluetooth, большинством мобильных телефонов с Bluetooth, КПК, PSPs и другими смарт-терминалами.
Продукт Применение:
После сопряжения он должен использоваться только в качестве последовательного порта с фиксированной скоростью передачи данных. Таким образом, до тех пор, пока в последовательных устройств с "фиксированная скорость передачи данных, 8-bit data бит, отсутствие" формат связи, который может непосредственно заменить оригинальный проводной Последовательный порт. Нет необходимости менять программы. Такие как сбор данных, умные автомобили, серийные принтеры, открытый матричный экран управления.
В сочетании с компьютером: подходит для связи между компьютером и устройством через последовательный порт Bluetooth, метод использования такой же, как и последовательный порт
Сопряжение с мобильным телефоном: подходит для связи между мобильным телефоном и устройством через последовательный порт Bluetooth, используя тот же метод, что и последовательный порт
Сопряжение с Bluetooth хостом: подходит для двух устройств, чтобы общаться непосредственно через Bluetooth последовательный порт, например между MCU и MCU, между проводным последовательным портом и MCU и т. Д.
Гибкое применение:
Скорость передачи данных изменяется, так как принимающий конец и передающий конец могут выбрать соответствующую скорость передачи, и может использоваться в качестве устройства для преобразования скорости передачи данных, когда количество данных невелико.
Пожалуйста, следуйте следующим соединениям для модуля и микроконтроллера (напряжение модуля Bluetooth 3,3 В):

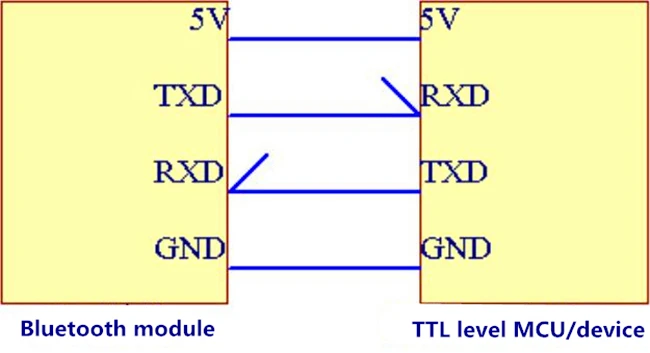

Ниже указан правильный способ подключения:

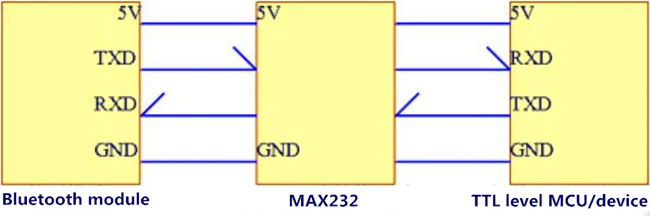

Следующие (2 типа) неправильные методы подключения:
