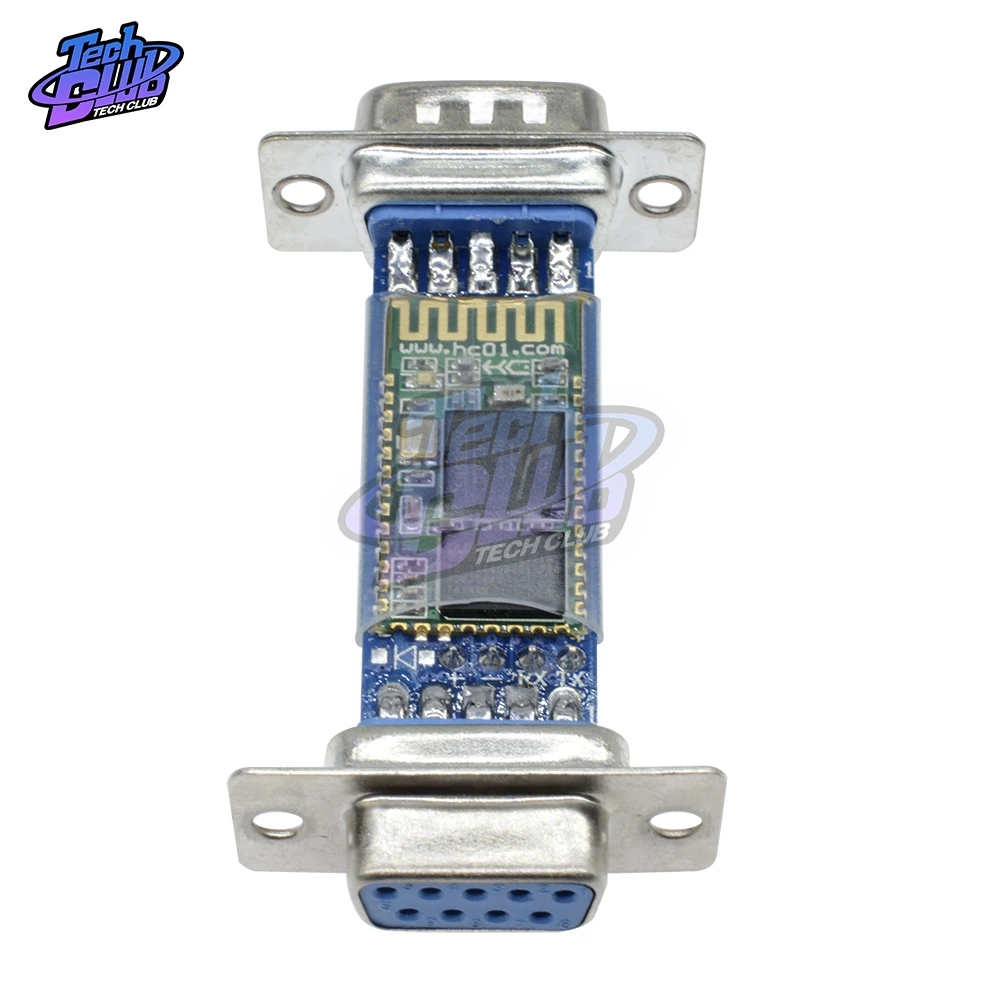

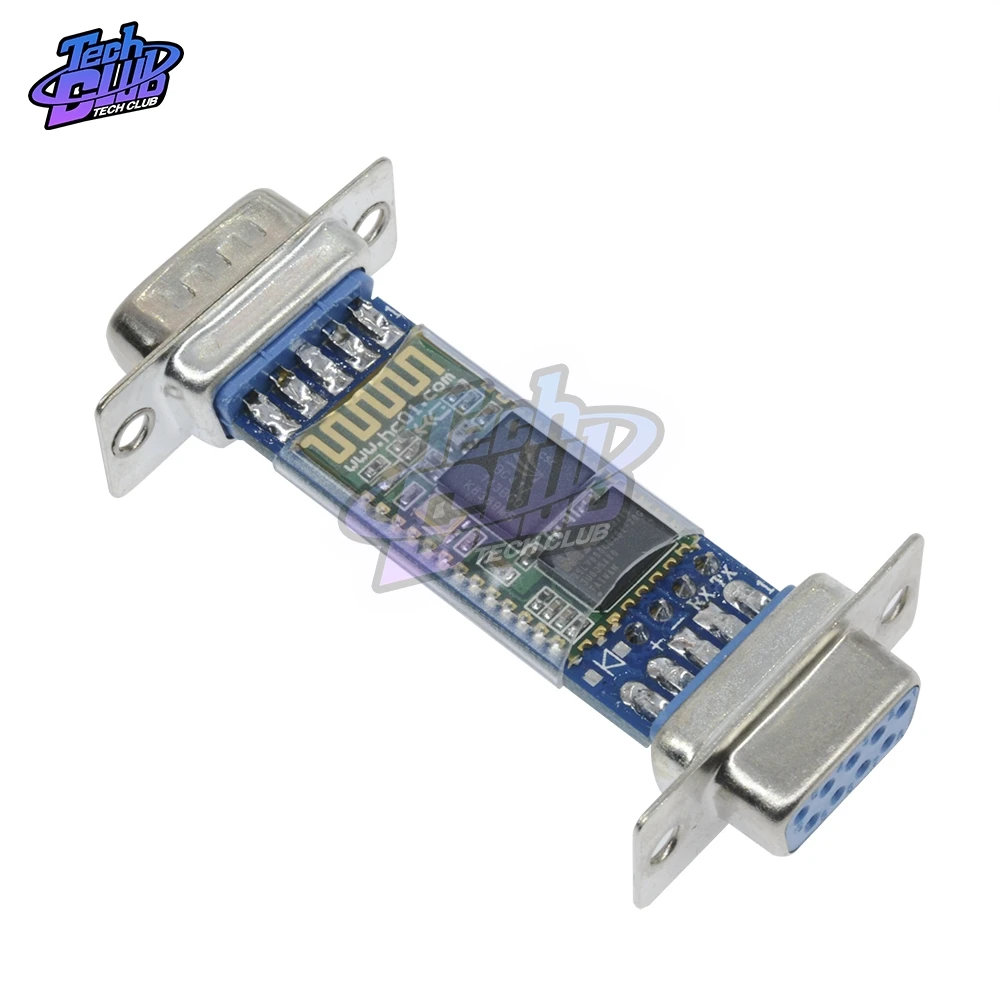

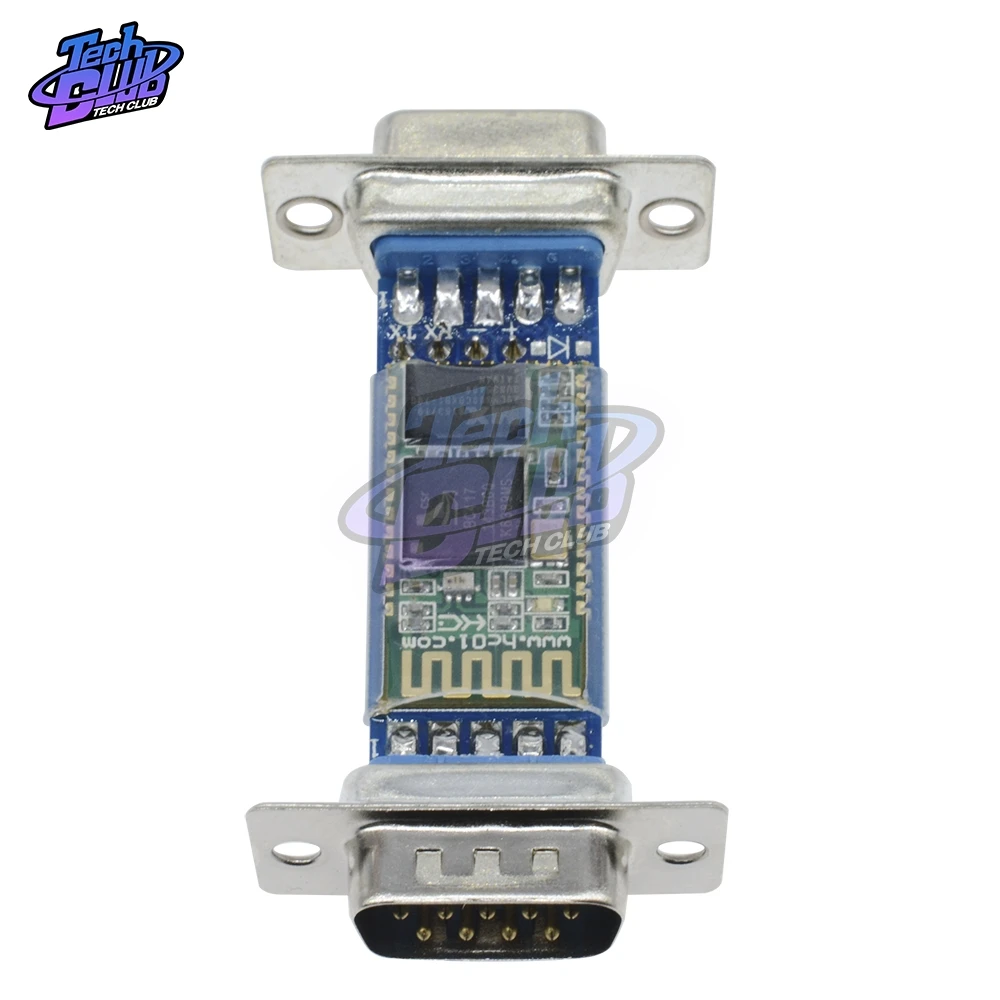

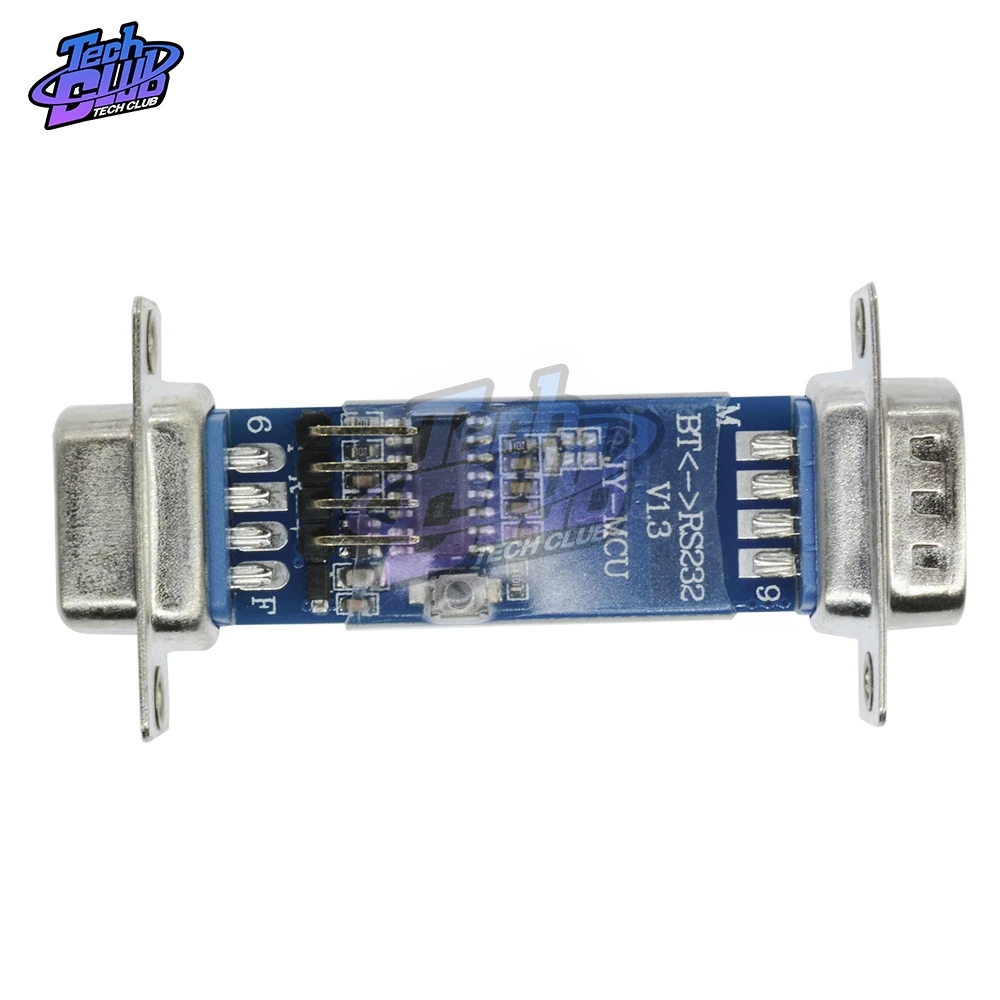

DB9 интерфейс RS232 HC-06 RF беспроводной Bluetooth приемопередатчик Slave модуль Bluetooth плата конвертер адаптер

Описание

Описание:Промышленный последовательный порт bluetooth, замена для проводных последовательных соединений, прозрачное использование. Вы можете использовать его просто для замены последовательного порта, чтобы установить соединение между MCU и gps, ПК к вашему встроенному проекту и т. Д.Настройка порта serail по умолчанию: 9600, N, 8, 1Код сопряжения: 1234Роль раба: сопряжение с BT dongle и master moduleКомбинированный режим: два модуля установят связь автоматически при питании.Режим размещения на ПК: сопряжение модуля с bluetooth-ключом непосредственно с Виртуальным серийным устройством.Параметры:Bluetooth protocal: спецификация Bluetooth v2.0 + EDRЧастота: 2,4 ГГц ISM диапазонМодуляция: GFSK (Gaussian Frequency Shift Keying)Мощность E: <= 4 дБм, класс 2Чувствительность: <=-84 дБм при 0.1% берСкорость: асинхронная: 2,1 Мбит/с (макс.)/160 кбит/с, синхронная: 1 Мбит/с/1 Мбит/сБезопасность: аутентификация и шифрованиеПрофили: последовательный порт BluetoothЧип CSR: Bluetooth v2.0Диапазон волн: 2,4 ГГц-2,8 ГГц, ISM диапазонПротокол: Bluetooth V2.0Класс мощности: (+ 6 дБм)Чувствительность приема:-85 дБмНапряжение: 3,3 (2,7-4,2 в)Ток: паринг-35ма, подключенный-8мАТемпература:-40 ~ + 105 градусов ЦельсияОпределенная пользователем скорость передачи данных: 4800, 9600, 19200, 38400, 57600, 115200, 230400,460800, 921600, 1382400.Размер: 26,9 мм * 13 мм * 2,2 ммОпределение типа:PIO8 подключается к светодиодный катоде с резистором серии 470ohm между ними. Светодиодный, отрицательный, подключается к земле. Используется для указания состояния модуля. После включения, интервалы мигания различаются в разных состояниях.PIO9 используется для управления светодиодный паринг. Он будет устойчив, когда паринг будет успешным.PIO11, коммутационный контакт состояния модуля. Высокий-> ответ на команду AT; Низкий или плавающий-> обычный рабочий статус.Со встроенной схемой сброса сброс происходит автоматически после включения питания.Шаги для настройки мастера:Установите PIO11 высокий с резистором 10 K между ними.Включение питания, модуль входит в статус ответа команды ATОткройте гипертерминал или другой серийный инструмент, установите скорость передачи данных 38400, 8 бит данных, 1 стоп-бит, нет бит четности, нет потокаУправление метод:Через последовательный порт, отправьте символы «AT + ROLE = 1 r n», если это успешно, верните «OK r n», где r n-возврат каретки.Установите PIO11 LOW, re-power, затем в состоянии Master, автоматически найдите модуль slave и подключите.Посылка включает в себя:1 * RS232 HC-06 RF беспроводной Bluetooth приемопередатчик Slave Модуль DB9 интерфейс Bluetooth модуль Плата конвертер адаптер 021690 (1)
