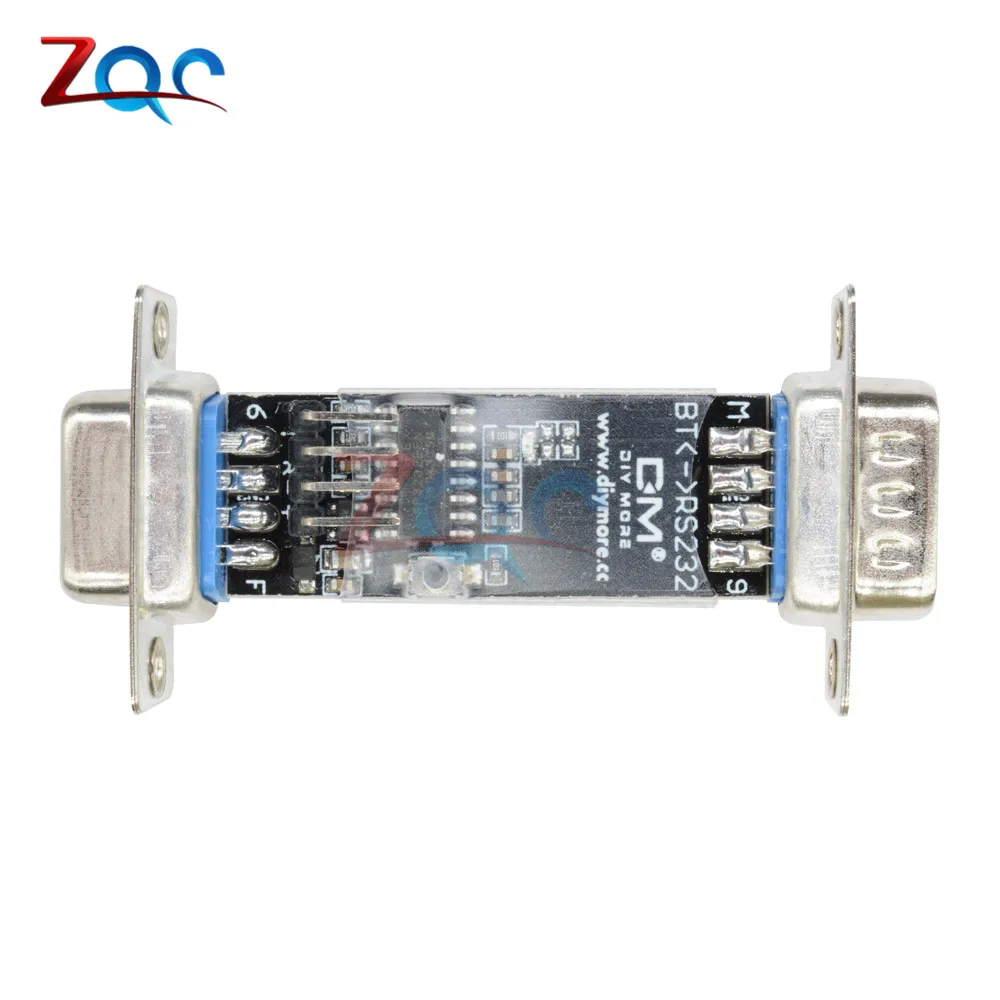

DB9 Интерфейс RS232 РЧ беспроводной bluetooth-модуль HC-06 рабским серийным номером Порты и разъёмы модуль для Arduino

1. Промышленный Серийный порт bluetooth, замена Drop-in для проводных последовательных соединений, прозрачное использование. Вы можете использовать его просто для замены последовательного порта, чтобы установить соединение между MCU и gps, ПК со встроенным проектом и т. д.
2. Настройка порта serail по умолчанию: 9600, N, 8, 1
3. код сопряжения: 1234
4. запуск в slave role: пара с BT dongle и главный модуль
5. Комбинированный режим: два модуля автоматически устанавливают связь при питании.
6. Режим PC hosted: сопряжение модуля с bluetooth dongle непосредственно в качестве виртуального сериала.

Параметры:

1. прототип Bluetooth: спецификация Bluetooth v2.0 + EDR
2. Частота: 2,4 ГГц ISM band
3. Модуляция: GFSK (Gaussian Frequency Shift Keying)
4. Мощность E: <= 4dBm, класс 2
5. Чувствительность: <=-84dBm при 0.1% BER
6. Скорость: асинхронный: 2,1 Мбит/с (макс)/160 кбит/с, синхронный: 1 Мбит/с/1 Мбит/с
7. Безопасность: аутентификация и шифрование
8. Профили: последовательный порт Bluetooth
9. чип CSR Bluetooth v2.0
10. волновой диапазон: 2,4 ГГц-2,8 ГГц, ISM band
11. Протокол: Bluetooth V2.0
12. Класс мощности: (+ 6dbm)
13. Чувствительность приема:-85dBm
14. Напряжение: 3,3 (2,7-4,2 в)
15. Ток: паринг-35ма, подключен-8мА
16. Температура:-40 ~ + 105 градусов Цельсия
17. Пользовательский уровень передачи данных: 4800, 9600, 19200, 38400, 57600, 115200, 230400,460800, 921600, 1382400,.
18. Размер: 26,9 мм * 13 мм * 2,2 мм

Определение типа:

1. PIO8 соединяется с светодиодный катодея с резистором серии 470ohm между. Светодиодный негативный индикатор подключается к земле. Используется для указания состояния модуля. После включения, мигающие интервалы отличаются в разных состояниях.
2. PIO9 используется для управления светодиодный индикацией паринга. Он будет устойчив к ударам.
3. PIO11, модуль state switching pin. Высокий> ответ на команды; низкий или плавающий-> Обычный статус работы.
4. с интегральной схемой сброса сброс выполнен автоматически после включения.
5. шаги, чтобы установить мастер:
6. Установите PIO11 высокий резистор 10 K между.
7. Включение питания, модуль входит в состояние командной реакции
8. Откройте гипертерминал или другой серийный инструмент, установите скорость передачи данных 38400, 8 бит данных, 1 стоп-бит, без паритета, без потока

Управление метод:

1. через последовательный порт, отправьте символов "AT + ROLE = 1 r n", если это успешно, верните "OK r n", где r n возвращается.
2. Установите PIO11 низкий, перепитание, затем в мастер состоянии, автоматически выполните поиск, подчиненный Модуль и подключите.
