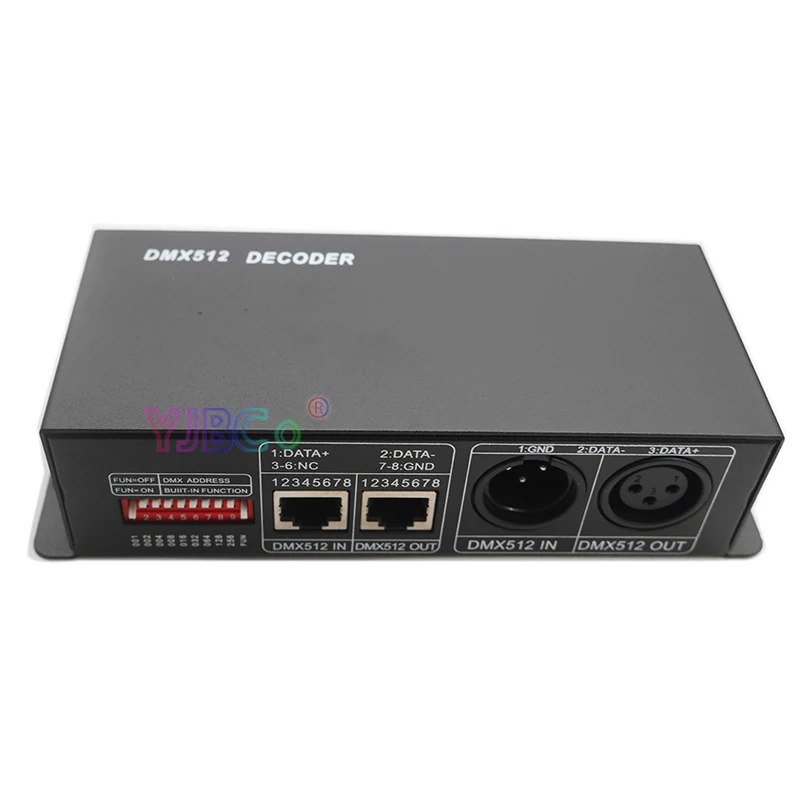

DC 12 V-24 V 3 канала DMX декодер светодиодный контроллер для RGB 5050 3528 Светодиодные ленты света

Описание

Технические характеристики: DMX контроллер
Входное напряжение: DC12 ~ 24 В
Максимальный выходной ток:8а (каждый канал)
Максимальная выходная мощность: 288 Вт ~ 576 Вт
Выход: 3CH
Режим подключения: общий анод (+)
Материал: металл
Размер продукта: 16,5*6,5*4 см/6,5*2,6*1,6 дюйма
Вес продукта: 310 г/10,9 унций
Посылка Размеры: 18*7,7*5 см/7,1*3,0 * 2.0in
Вес упаковки: 400 г/14,1 унций

Посылка список:
1 *DMX512 декодер

Применение: neckessary преобразования DMX в PWM сигналы для светодиодов вождения

Функция: управление 3 канала 12VDC светодиодный или любой RGB светодиодный световой бар или полоса с помощью DMX консоли или автономный режим с бортовыми DIP переключателями
Рабочее напряжение: 12 ~ 24 вольт постоянного тока (Используйте только 12VDC мощность с 12VDC светодиодами)
Режим подключения: общий анод (+)
Выход: три выхода CMOS RGB
Максимальный ток нагрузки: 8 Ампер/канал (всего 12 ампер)
Выходная мощность: 144 Вт
Общий размер: (Д) 166 X (Ш) 67 X (в) 41 мм
Управление метод: DMX512 RJ45/DMX512 3-контактный XLR Сделано в Китае/Автономный dip-переключатели
Автономные режимы: 9 Всего (7 статических и 2 динамических) см. desc. Ниже
Рабочая температура:-25 ~ 60 °C

Совет по применению

Адрес DMX настройки кода

Каждый DMX общий контроллер занимает 3 DMX адреса, принимает кодовый переключатель, это бинарный числовой переключатель, который устанавливает DMX оригинальный адрес кода от 1 до 9, 1 является самым низким, И 9 является самым высоким, 511 кодов адресов могут быть представлены в всех. DMX оригинальный адрес код равный агрегат значение кодовый переключатель от 1 до 9, Наберите кодовый переключатель вверх (ON is setted 1), значение бит может быть получено, в противном случае, значение Бит 0.

Сигнал DMX можно получить, когда кодовый переключатель FUN (10) = OFF (ON setted 0).

1. Пример 1:

Посмотрите на следующую картинку, если вы хотите установить 37 в качестве адресного кода, вы можете набрать только первый, третий и шестый переключатель кода, общая стоимость кодовый переключатель от 1 до 9 составляет 32 + 4 + 1, то есть оригинальный код адреса DMX512 составляет 37.

2. Пример 1:

Посмотрите на следующую картинку, если вы хотите установить 328 в качестве кода адреса, вы можете набрать только девятый, семь и четвёртый переключатель кода, общая стоимость кодовый переключатель от 1 до 9 составляет 256 + 64 + 8, то есть оригинальный код адреса DMX512 составляет 328.

Другие направления функций для использования

1. Функция тестирования:

Десятый бит кодовый переключатель "FUN", это Встроенная функциональная кнопка. FUN = OFF показывает функцию DMX декодера, DMX сигнал может быть получен.

Switch1-9 кодирования по умолчанию выключен: черный

Переключатель 1 = вкл: красный

Переключатель 2 = на: зеленый

Переключатель 3 = на: синий

Переключатель 4 = ON: желтый

Переключатель 5 = на: фиолетовый

Переключатель 6 = ON: cyan

Переключатель 7 = на: белый

Switch8 = ON: seven-color jumpy changing (скорость 8 шагов)

Switch9 = ON: семь цветов постепенное изменение (скорость 8 шагов)

2. Скорость chioce jumpy изменение, постепенное изменение эффекта

При тестировании функции, переключатель 8 = ON показывает семицветный jumpy изменяющий эффект, переключатель 9 = ON показывает семицветный постепенный эффект изменения, каждый эффект имеет 8 шагов скорости:

Выключение от 1 до 7: 0 шагов

Переключатель 1 = вкл: 1 шаг

Переключатель 2 = вкл: 2 шага

Переключатель 3 = вкл: 3 шага

Переключатель 4 = вкл: 4 шага

Переключатель 5 = ON: 5 шагов

Переключатель 6 = вкл: 6 шагов

Переключатель 7 = ON: 7 шагов

Есть несколько переключателей = в то же время, большое значение является стандартным. Все переключатели кода циферблата = как показано на следующем рисунке, состояние декодера показывает: для проверки функционального эффекта постепенного изменения скорость изменения составляет 7.
