DC 150 Вт 80 Вт повышающий конвертер Регулируемый понижающий преобразователь dc-dc 9-35 до 1-35 в модуль питания светодиодный драйвер XL4016

Особенности

1. С воздушным охлаждением, эффект охлаждения значительно улучшен, выходная мощность больше (28 в вход плюс вентилятор, когда мощность может быть около 120 Вт).

2. Новый дизайн, эффективность преобразования до 90.5% (см. Кривую преобразования эффективности листа данных ниже для получения подробной информации).

3. Большое кольцо Sendust, с использованием двух 1,2 медная эмалевая проволока и Rao, высокая температура, высокая эффективность.

4. Бренд 3296 Вт мульти-поворотный потенциометр, высокая точность, небольшой дрейф.

5. Используя независимое эталонное ИС, ряд сплавов пробоотборность, постоянная стабильность тока температура дрейф маленький.

6. Защита от недостаточного напряжения регулируется, может эффективно защитить различные батареи, солнечные батареи также могут быть использованы.

7. С функцией постоянного тока, используется для высокой мощности Светодиодный свет, зарядка аккумулятора и так далее.

8. С защитой от перегрева температуры, вы можете эффективно защитить трубки питания перегрева, защиту использования режима защиты от отключения питания, отключайте Тип непрямого зарядного устройства или Светодиодный источник питания, когда температура медленно уменьшит выходную мощность, когда температура автоматически восстанавливается.

9. Выход с защитой от короткого замыкания, устраняет недостатки модуля наддува без защиты от короткого замыкания.

10. Двухцветный свет, ток поворота составляет около 0,2 раз значение поперечного потока, состояние зарядки с первого взгляда.

11. Добавленные керамические конденсаторы MLCC, выходная пульсация значительно уменьшается при 12 В 2А около 200 милливольт.

12. Очень подходит для автомобиля до 12,6 в 14,4 В литиевая батарея может быть вход 10-30 в выход стабильный при 12,6 в, 14,4 В, 14,6 в, 16,8 в и так далее

Функция введение

Выходное напряжение и ток регулируется, может быть повышен, бак, постоянный ток, постоянное напряжение

Входная Регулируемая Защита от недостаточного напряжения, защита от перегрева, защита от короткого замыкания.

Применение диапазон

QS-1212CCBD-80W предназначен для высокомощный светодиодный источник электропитания, сенсорный экран для зарядки аккумулятора, автомобильный блок питания, автомобильное зарядное устройство для свинцово-кислотных аккумуляторных батарей, литий-ионный аккумулятор и зарядное устройство солнечные батареи или источник питания buck-boost, функция очень мощная.

Применение:

Диапазон колебания выходного напряжения 3 ~ 35 В, выходное напряжение 1-35 в

Вход и выход неизолированные

Регулятор напряжения для автомобиля, автомобильное зарядное устройство.

E. g:

С высоким уровнем стабилизатора тока светодиода

Свинцово-кислотный, литиевый аккумулятор

Системы блок питания

Автомобильный Мощность

Зарядное устройство для аккумулятора

Солнечная батарея ускоренная подзарядка

Портативное зарядное устройство для ноутбука питания

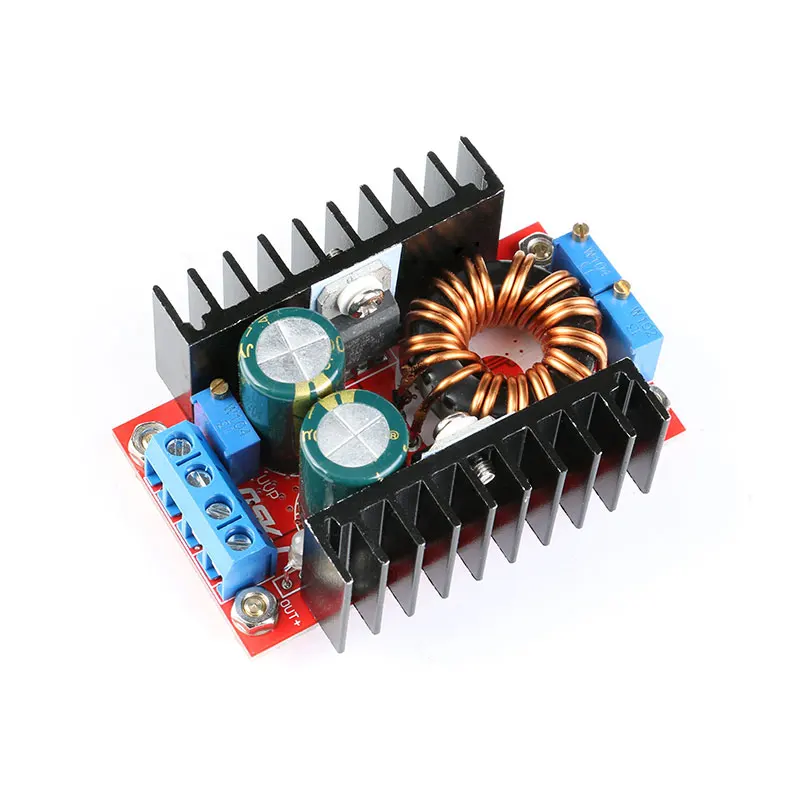

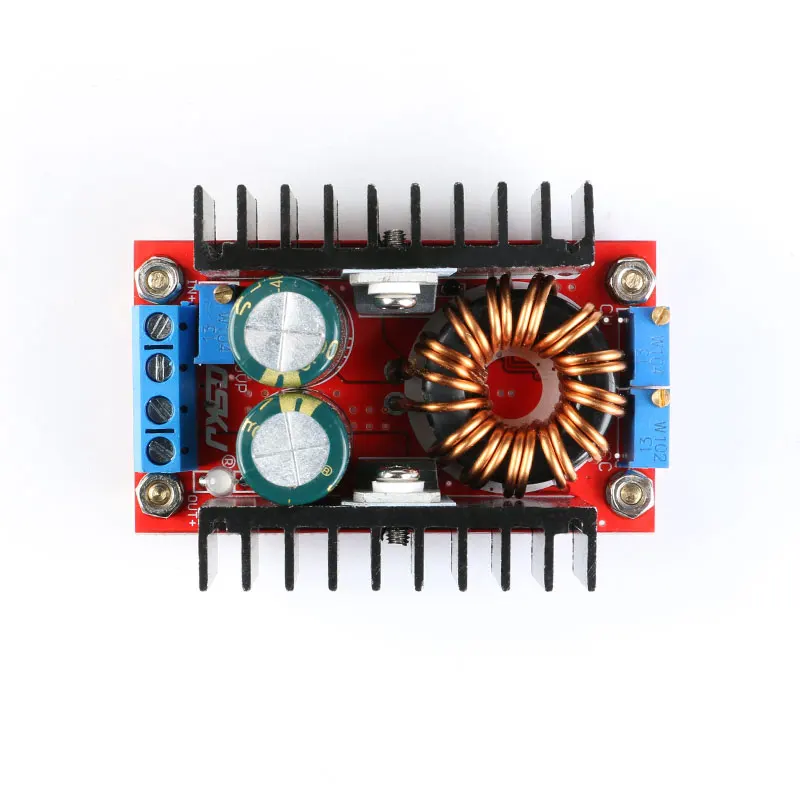

150 Вт модуль подъемного напряжения

1). Свойства модуля:Неизолированный модуль расширения(BOOST)

2). Вход напряжения: 10-32 в пост

3). Выход напряжения:12-35 В (регулируется)

4). Выход ток: 10A (макс)

5). Вход ток:16A (макс)(Пожалуйста, увеличьте тепловыделение, если более 10А)

6). Выход мощность:Естественное охлаждение 100 Вт (макс), увеличение тепловыделения 150 Вт (макс)

7). Легко управлять 65 W 90 W двухъядерный ноутбук.

8). Применение батареи 12 V привод 19 V 3.42A записная книжка, модуль температуры около 45 градусов по Цельсию

9). Эффективность преобразования:94%(Измеряется при входе 16 В, на выходе 19 в 2,5 А)(Для справки)

10). Выход пульсации:2% (макс) 20 м полоса пропускания

11). Операционной Температура:Промышленный(От-40 по Цельсию до + 85 по Цельсию)(Температура окружающей среды превышает 40 Цельсия, более низкое энергопотребление, или для увеличения тепловыделения)

12). Температура полной нагрузки:45°c

13). Ток холостого хода:25mA типичный

14). Напряжение регулирования:± 0,5

15). Регулирование нагрузки:± 0.5%

16). Скорость динамической реакции:5% 200uS

17). Размер:65 мм x 47 мм x 23,5 мм

18). Защита от короткого замыкания:Нет(Пожалуйста, установите предохранители и схемы защиты на входном Порту.)

19). Вход защита от обратной полярности:Нет(Пожалуйста, серий диод в входной порт.)

( 1 ). Сделай Сам выходной Регулируемый автомобильный источник питания, подключите вход 12 В, и выход может быть 14-35 В (регулируется свободно), однако, выходное напряжение не может быть меньше входного напряжения.

( 2 ). Автомобильный обеспечение резервного питания для ноутбука:Подключен к блоку питания 12 В, регулирование выходного напряжения по мере необходимости вашего ноутбука.

( 3 ). Boost зарядное устройство. Вы можете использовать блок питания 12 В для зарядки батареи более 12 В, например, аккумулятор 24 В.
