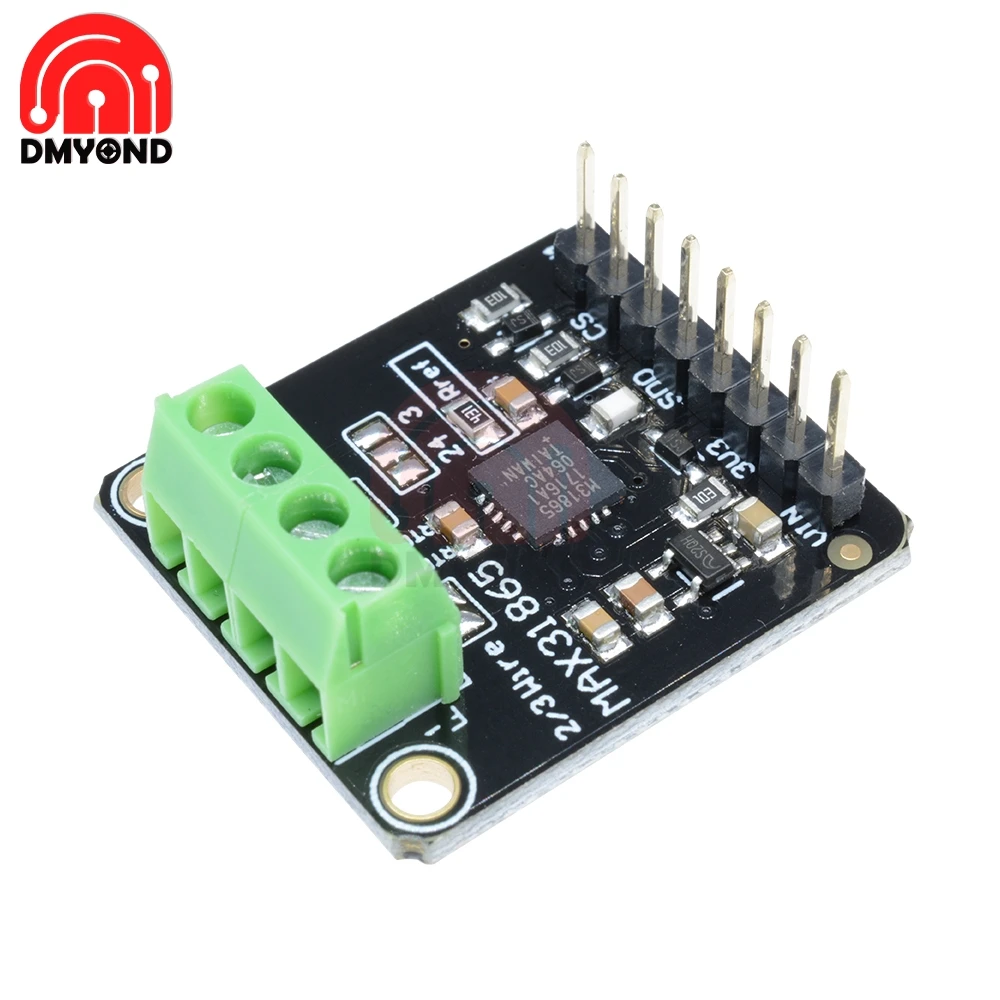

DC 3,3 V/5 V SPI PT100/PT1000 RTD-to-Digital плата преобразователя температуры термопары усилитель сигнала датчика усилитель для Arduino

Для точного измерения температуры, ничего не бьет Платиновый RTD. Датчики температуры сопротивления (RTDs)-это датчики температуры, которые содержат резистор, который изменяет значение сопротивления по мере изменения температуры, в основном своего рода термистор. В этом сенсоре резистор на самом деле является небольшой полосой платины с сопротивлением 100 Ом при 0 °C, таким образом, имя PT100. По сравнению с большинством термисторов NTC/PTC, PT Тип RTD является гораздо более стабильным и точным (но также более дорогим) PT100's были использованы в течение многих лет для измерения температуры в лабораторных и промышленных процессов, и разработали репутацию для точности (лучше чем термопары), повторяемости и стабильности.

Однако для получения точности и точности из вашего RTD PT100 необходимо использовать усилитель, который предназначен для чтения низкого сопротивления. Еще лучше, есть усилитель, который может автоматически регулировать и компенсировать сопротивление соединительных проводов. Если вы ищете отличный RTD датчик, сегодня ваш счастливый день, потому что у нас есть прекрасныйНаш RTD усилитель сигнала датчика с MAX31865ПробояДля использования с любым 2, 3 или 4 проводом PT100 RTD!

Мы носили различные усилители термопары Максима и они великолепны-но термопары не имеют лучшей точности или точности, для того, когда показания должны быть так же хороши, как это возможно. MAX31865 обрабатывает все ваши потребности RTD, и может даже компенсировать 3 или 4 провода RTDs для лучшей точности. Подключите к нему с любым микроконтроллером по SPI и прочтите соотношение сопротивления от внутреннего ADC. Мы поставляем 430Ω 0.1% резистор в качестве опорного резистора на пробое. У нас есть пример кода, который будет рассчитать температуру на основе сопротивления для вас.

Мы даже сделали breakout 5 V совместимым, с регулятором 3,3 V и смещение уровня, так что вы можете использовать его с любым для Arduino или микроконтроллера.

Каждый заказ поставляется с одним собранным RTD усилителем breakout board. Также поставляется с двумя 2-х контактный клеммы (для подключения к датчик RTD) и контактный разъем (Подключите к любому макет или perfboard).Требуемый RTD PT100 не входит в комплект!(Но мы производим их в магазине). Требуется пайка для припайки заголовков и клеммных блоков к пробиванию, но это простая задача с паяльными инструментами.

Обратите внимание: в комплект не входит датчик RTD!
