Описание

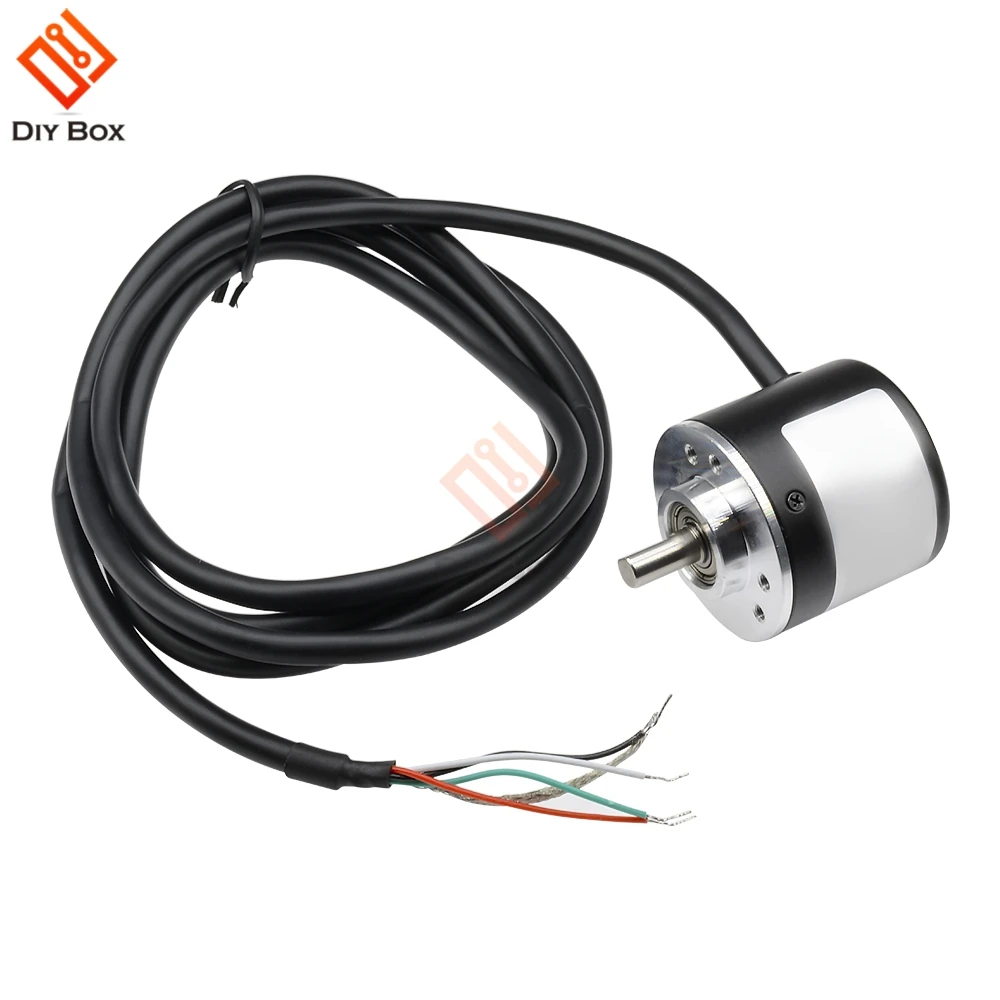

DC 5 V 12 V 24 V однофазный 360 P/R Инкрементальный энкодер вращающийся 360 импульсов/R AB 2 фазы 6mm вал

360 p/r (однофазный 360 импульсов/R, две фазы 4 удвоено частотным до 1440 импульсов)
Мощность Источник: DC5-24V
Вал: 6*13 мм/0,23*0,51"
Размер: 38*35,5 мм/1,49*1,39"
Выход: AB 2 Фаза Выход прямоугольный ортогональная импульсный цепи, Выход для Силовые транзисторы NPN открытый сборник Выход типа
Максимальная Механическая скорость: 5000 об/мин
Частота отклика: 0-20 кГц
Длина кабеля: 1,5 м
Примечание: AB 2 фазовый выход не должен быть напрямую подключен к VCC, в противном случае, будет гореть выходной Триод, потому что различные партии, и может не иметь терминал

Тип подключения:

Зеленый = A phase, белый = B фаза, красный = Vcc питания +, черный = V0
Применение:
Используется для измерения скорости вращения, угла и ускорения объекта и измерения длины
Подходит для интеллектуального управления различными устройствами для измерения вибраций, автоматических кожаных автоматических гильотинных машин с фиксированной длиной, контроля длины отрезок стали, измерения веса человека, студентов гоночных роботов

Посылка:

1 x энкодер 360 P/R Инкрементальный ротационный энкодер
