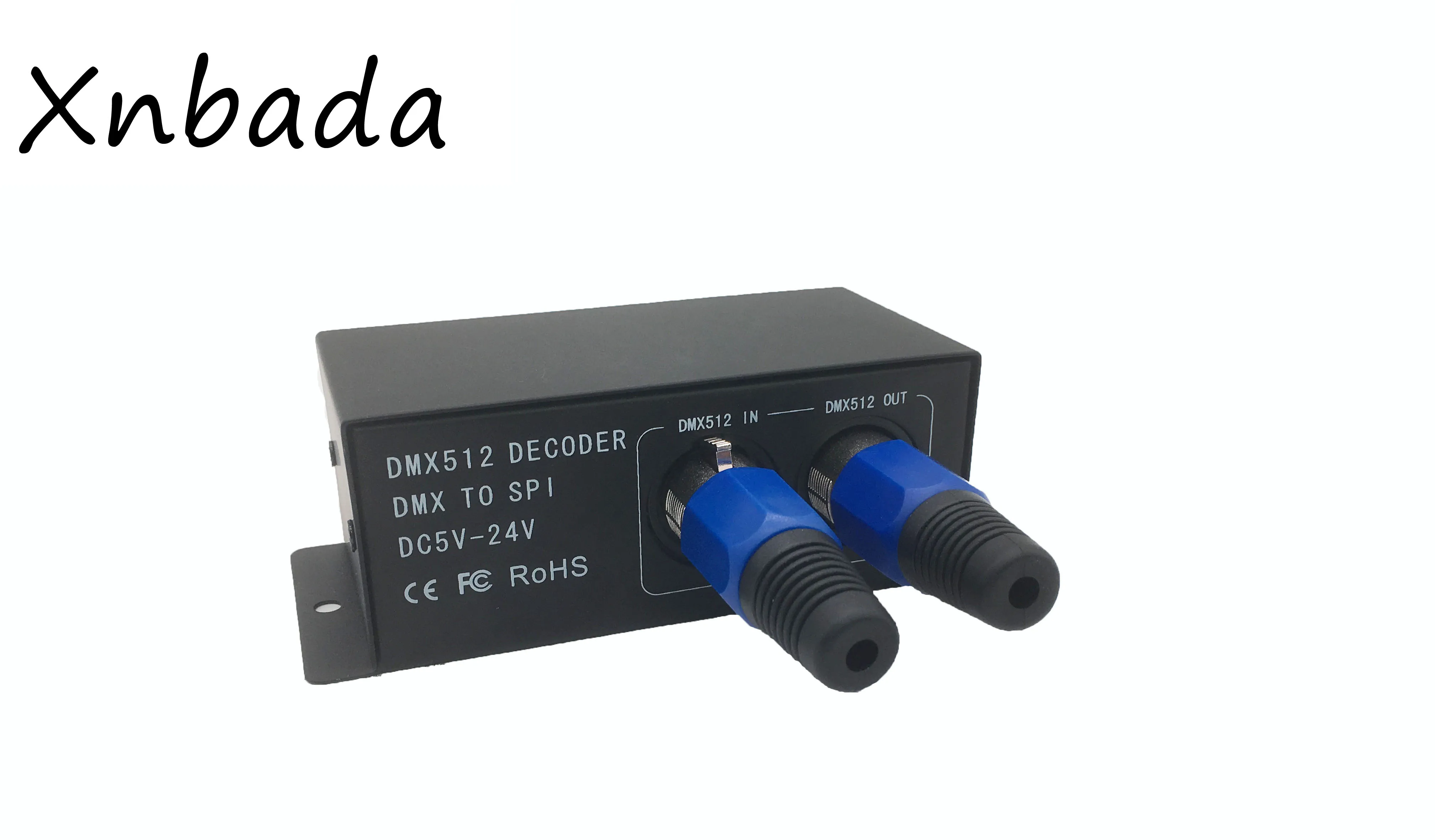

DC 5 В~ 24 В полный цвет DMX 512 декодер светодиодные ленты диммер DMX в SPI светодиодный модуль контроллера Поддержка WS2811 WS2812 WS2801 6803 IC

Описание

DC 5 В~ 24 В полный цвет DMX 512 декодер светодиодные ленты диммер DMX в SPI светодиодный модуль контроллера Поддержка WS2811 WS2812 WS2801 6803 IC

1 *DMX512 декодер

Описание:

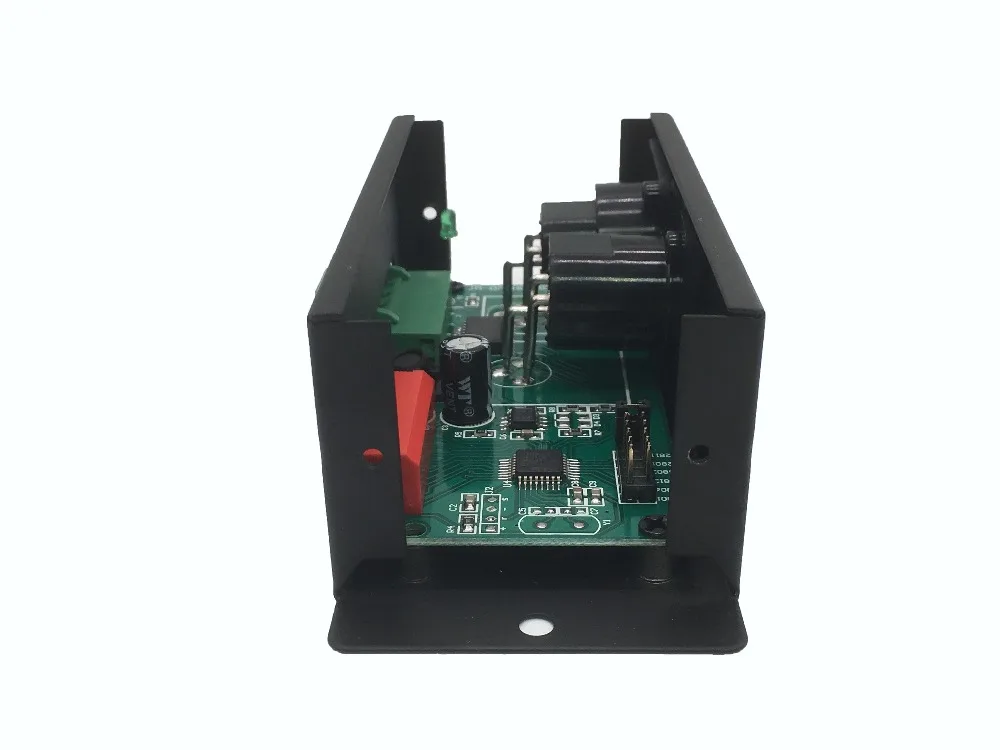

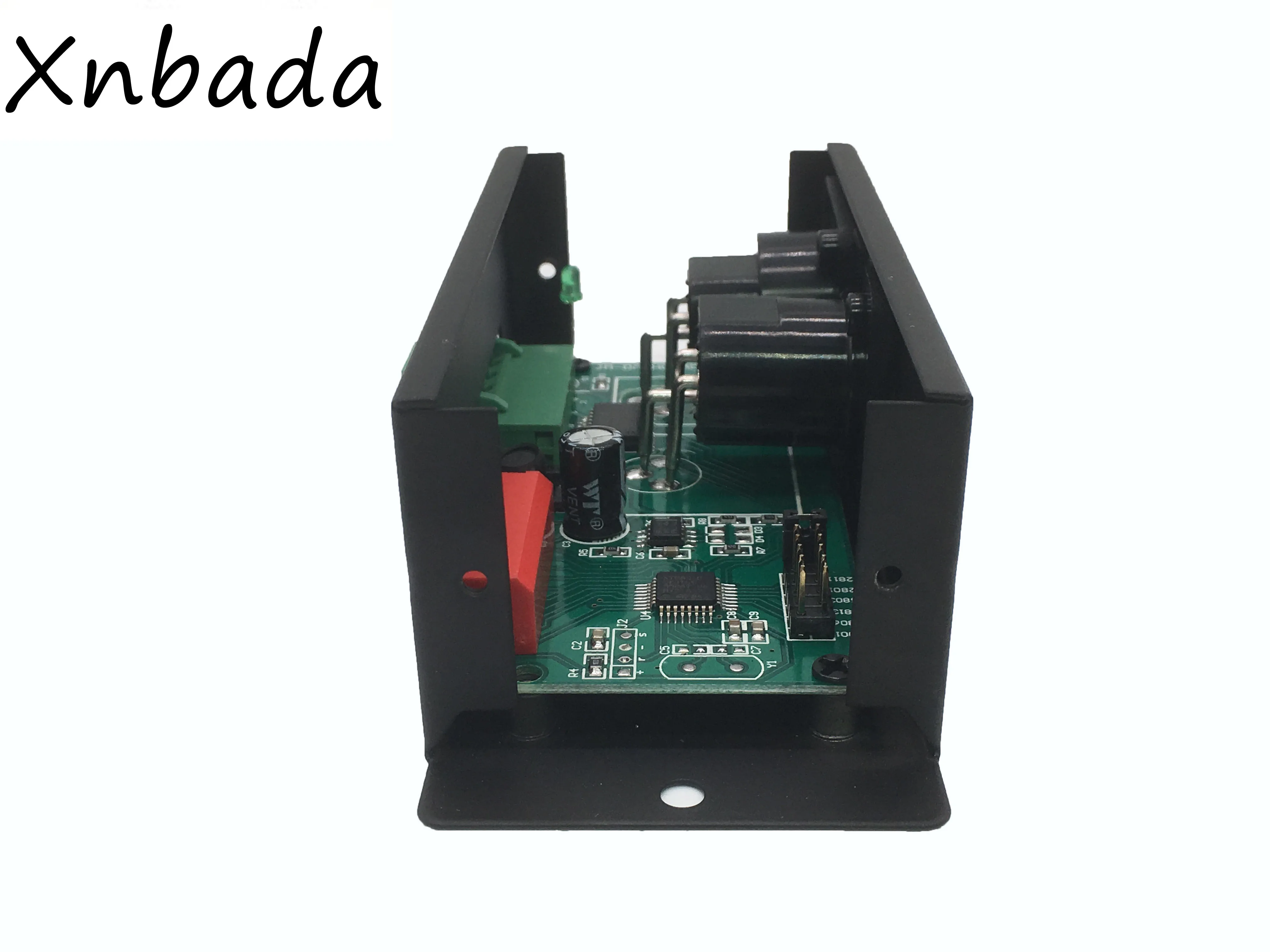

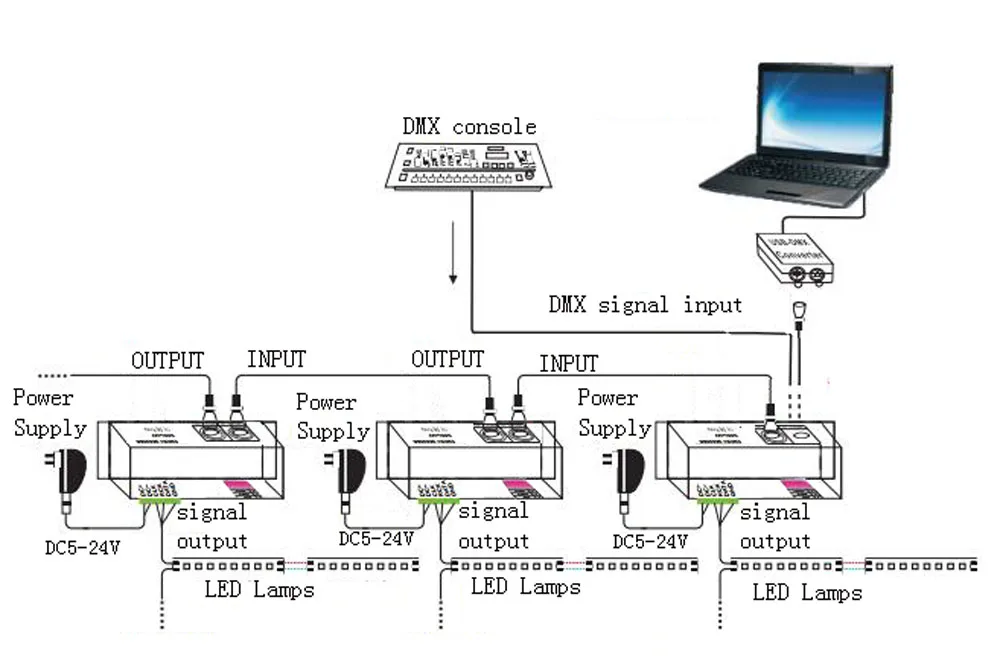

DMX512 декодер сигналов с использованием передовых машина с микрокомпьютерным контроллером и технологии, широко используется DMX512/1990 Стандартный цифровой сигнал управления в целый ряд светодиодный чип управления контрольным сигналом. Может быть подключен к цифровой консоли DMX, и может увеличивать декодер, Постоянно расширяя выходной канал, для достижения большего затемнения или различных изменений программы. Когда декодер не подключен к консоли DMX, машина может бытьИспользуется в качестве контроллера синхронизации, и используется для управления синхронизацией множества декодеров и светодиодный ламп ..

Технические параметры

DC 5 В~ 24 В полный цвет DMX 512 декодер светодиодные ленты диммер DMX в SPI светодиодный модуль контроллера Поддержка WS2811 WS2812 WS2801 6803 IC

Совет по применению

Этот продукт соответствует Протоколу DMX512 и совместима с Адресацией autoindex и адресом ручной установки.

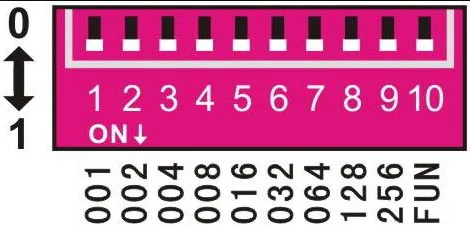

Каждый Универсальный DMX контроллер занимает 3 DMX адреса. Для настройки Адреса используется 2 способа (адресация с автоматическим индексом и переключатель кода). При принятии авто-индекс, Все переключатели "выключено" статус. При использовании кодового переключателя для настройки адреса, 10-й бит (FUN) является «выключенным» статусом, и другие 9 бит являются кодовым переключателем бинарного значения, которые используются для настройки исходного кода DMX. Первый бит является самым низким, а девятый-самым высоким. Который может настроить 511 кодов адресов. DMX начальный адрес код приравнивается к сумме 1st в 9th бит. Если движение вниз один кусочек кодовый переключатель («ON» Комплект «1»), вы получите трек-номер и место соотношением цены и качества настоящего бит. Если двигаться вверх (набор «0»), место-значение равно 0. Например: если вы хотите настроить DMX стартовый код адреса для 73, вы должны перемещать вниз 7-й, 4-й и 1-й битный код переключателя для “1”, и другие для “0”, тогда сумма от 1 до 9 бит будет 64 + 8 + 1. , Который состоит в том, чтобы сказать, DMX512 начальный адрес обозначения размеров 73. (Соответствие циферблаты код позиции приведена ниже)

Чтобы выбрать канал из переключателя Dial in-line посылка (DIP):

1. Пример 1:

Как и на рисунке 1, чтобы установить DMX начальный адрес для 37, следует перемещать вниз 6-й, 3-й, 1-й бит для “1”, другие для “0”. В таком случае местом соотношением цены и качества, сумма 1st в 9th бит 32 + 4 + 1, так же, как и фильтры нейтральной плотности для 37.

2. Пример 2:

Как и на рисунке 2, чтобы установить DMX стартовый адрес для 328, следует перемещать вниз 9, 7, 4 бит для “1”, другие для “0”. В таком случае местом соотношением цены и качества, сумма 1st в 9th бит 256 + 64 ГБ + 8, так же, как и для 328.

Направление других функций для использования

1. Функция тестирования:

10-й бит DIP переключателя «FUN», для встроенной функциональной клавиши. Когда "FUN" = "OFF", для функции декодера DMX. Используется для приема сигнала DMX.

Для детей 1-9 выключения: черный

Переключатель 1 = вкл.: полноцветный флаттер

Переключатель 2 = вкл.: Sub seven color move back-for-ward direction

Переключатель 3 = ON: Sub семь цветов прыжок и вернуться в наличии для палате

Переключатель 4 = вкл.: Sub seven color Backdrop move back-for-ward

Переключатель 5 = вкл: суб семь цветов фона движение в одном направлении

Переключатель 6 = вкл.: суб семь цветов растягиваются в одном направлении

Переключатель 7 = ON: Sub семь цветов фона верхним слоем для левого и правого

Переключатель 8 = вкл.: суб семь цветов распределяются в одном направлении

Переключатель 9 = ON: Sub семь цветов воду двигаться влево и вправо
