Описание
DC 6,5-27 V 7A 160 W двойной h-мост DC модуль драйвера двигателя контроллер скорости ШИМ двойной интерфейс двигателя стабильный надежный
Артикул: BU1735
Технические характеристики:
* Двойной H Мост, который может управлять двумя моторами постоянного тока, один 7А ток, высокая мощность;
* Широкий вход напряжения 6,5 V ~ 27 V;
* Сигнал оптопара изоляции вход, порт IO может быть непосредственно контролируется, без помех;
* Защита от пониженного напряжения, для предотвращения мгновенного высокотокового сгоревшего модуля;
* Высокая мощность телевизоров и Электростатическая разрядка цепи, подавления импульсов переходных помех и статического, улучшенная производительность EMC, стабильный и надежный продукт, промышленный дизайн.
Примечание:Где 0 низкий, 1 высокий уровень, × любой уровень, когда плавающий высокий.
Параметры:
* Напряжение питания 6,5 в-27 в, блок питания не должен быть подключен к или более 27 в, в противном случае он может сгореть модуль, рекомендуется, чтобы вход питания в серии 15A предохранитель.
* Двойной интерфейс двигателя, каждый Номинальный выходной ток 7А, пиковый ток 50А, интерфейс двигателя не должен короткого замыкания, предлагаемая серия 10A предохранитель.
* Напряжение контрольного сигнала 3-6,5 в, соответственно, является включенным сигналом и положительным контрольным сигналом инверсии.
* Включение сигнала терминала (ENA) вход ШИМ регулируемая скорость, ШИМ Частотный диапазон 0-10 кГц, ШИМ минимальная ширина импульса 10us.
* Рабочая температура-25 ℃-80 ℃.

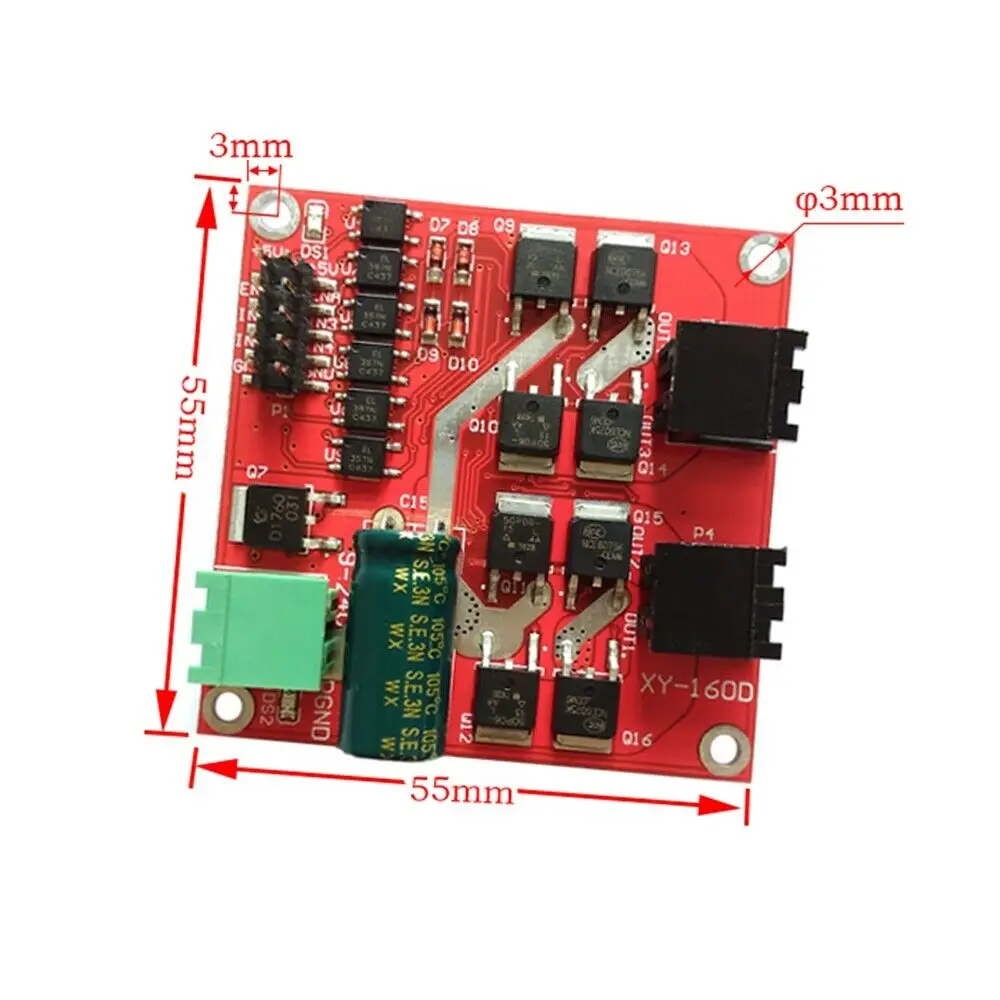

* Размер продукта: 55*55*16 мм (Д * Ш * В).
* Диаметр монтажного отверстия: 3 мм
Посылка включает в себя:
1 x модуль
Характеристики
- Тип двигателя
- Двигатель постоянного тока
