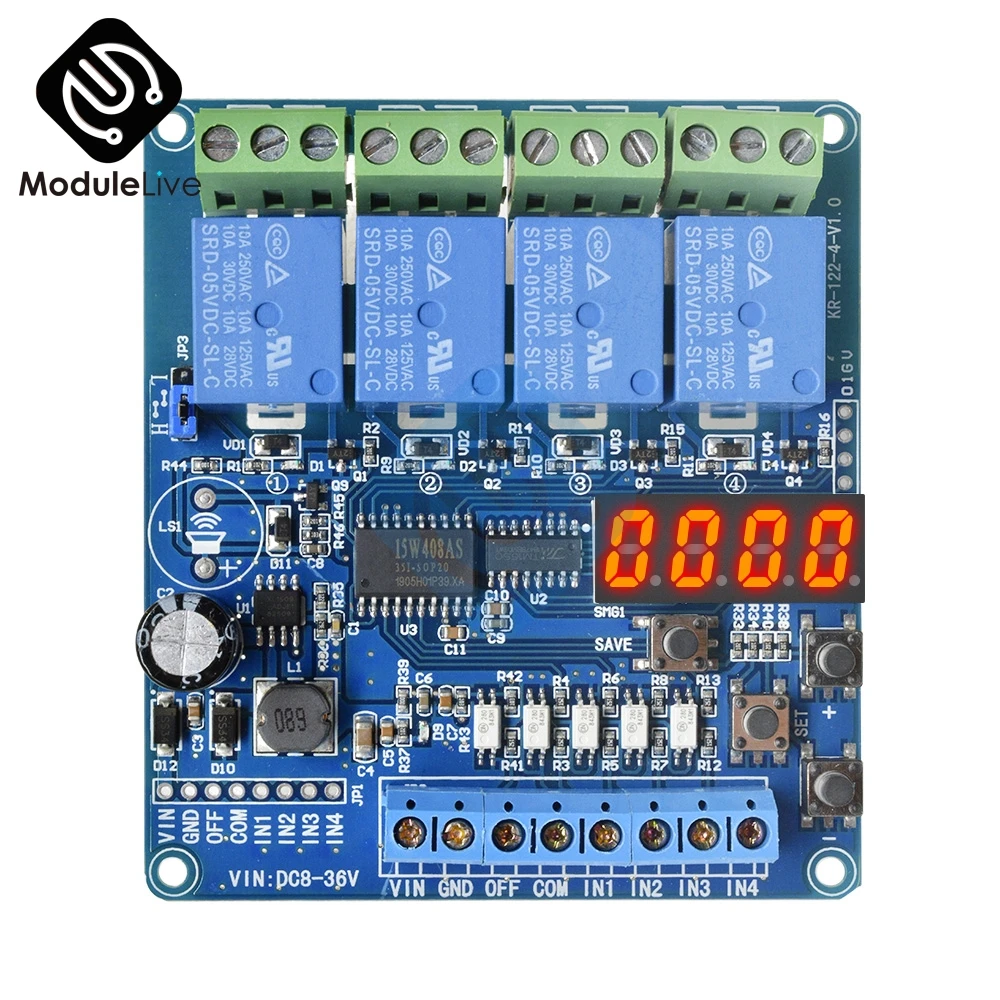

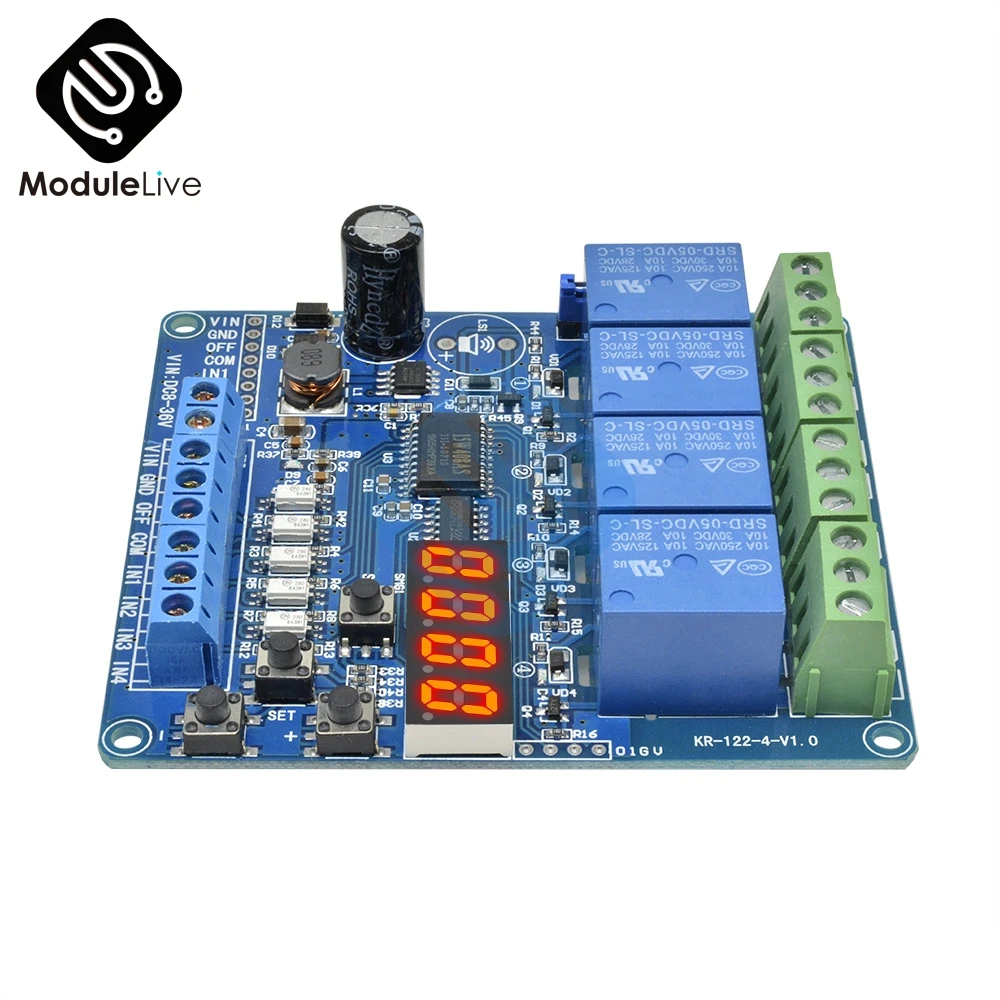

DC 8 V-36 V 4 канала 4-CH реле Красный ЖК-дисплей Многофункциональный релейный модуль платы с оптопара Широкий источник напряжения

Параметры:

Рабочее напряжение: DC 8 V-36 V (предельное рабочее напряжение DC 6 V-45 V)

Номинальная мощность:

Статическая мощность <0,1 Вт (когда реле не включено)

Динамическая мощность <3,0 Вт (когда реле полностью подключено)

Рабочая температура:-20 °C-60 °C (Предельный Диапазон рабочих температур-30 °C-70 °C)

Грузоподъемность:

Реле нормально открытый порт Грузоподъемность: DC 0-30 V/10A, AC 0-250 V/10A

Реле нормально закрытого порта Грузоподъемность: DC 0-28 V/10A, AC 0-125 V/10A

Размер: 140*80*20 (длина * ширина * высота)

Модуль защитное устройство от перенапряжения/входного сигнала: 12-интерфейс провода, все интерфейсы имеют клеммные колодки для удобства пользователей

Нагрузки Реле Выход: 24-интерфейс провода, все терминалы имеют клеммные колодки

1. Вин: DC источник питания положительный

2. GND: DC источник питания отрицательный

3. Выключение: терминал управления питанием (выключение питания при высоком уровне)

4. COM: общий конец входного сигнала фотоэлектрической изоляции

5. IN1-IN8: интерфейс обнаружения входного сигнала

1. Интерфейс обнаружения входного сигнала может быть либо активным высоким, либо активным низким. Пользователь может выбрать через com-порт. Если COM подключен к H, IN1-IN8 активен. Если COM подключен к L, IN1-IN8 активен на низком уровне!

2. Напряжение триггера (COM, IN1-IN8 напряжение порта): не превышает 5 В для высокого уровня и не превышает 0,8 В для низкого уровня.

1 X 4-канальный Многофункциональный релейный модуль
