DC 9A 300 Вт 150 Вт повышающий преобразователь понижающий преобразователь 5-40 В до 1,2-35 в силовой модуль XL4016

Описание

Важное примечание:

150 W снятия напряжения модуль

300 Вт-модуль понижения напряжения

300 Вт БАК dc-dc:

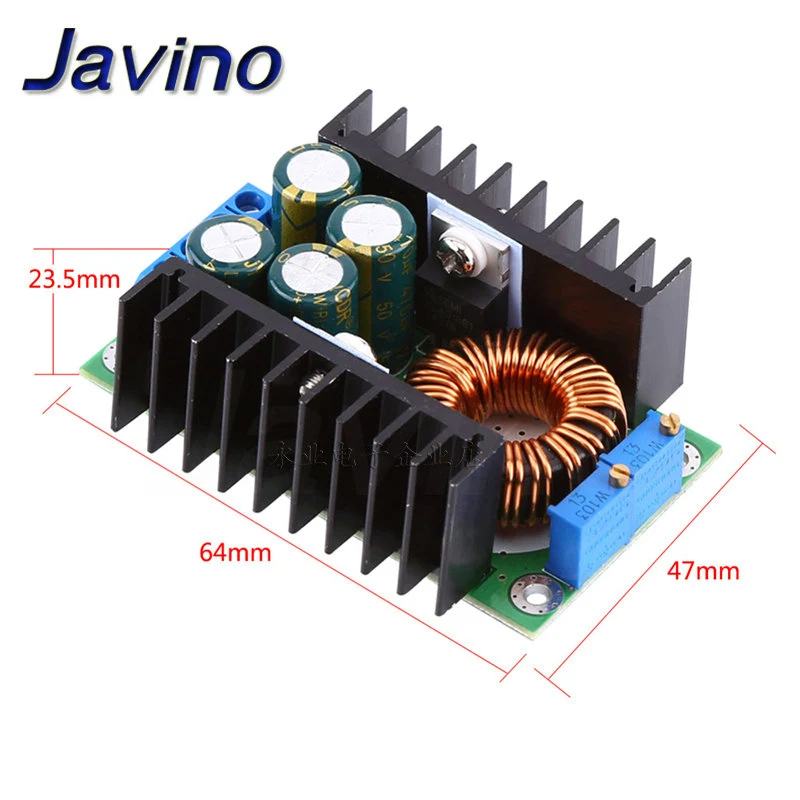

Размеры: 65 (длина) * 47 см (ширина) * 23,5 (высота) мм

1. Свойства модуля: неизолированный понижающий постоянный ток, модуль постоянного напряжения (CC CV) зарядный модуль
2. Входное напряжение: 7-32 В постоянного тока
3. Выходное напряжение: (1) Постоянный ток 0,8-28 в постоянно регулируется. (2) фиксированное выходное напряжение: выбирать между 0,8 v-28 v
4. Выход ток: 8A (в тех случаях, когда мощность трубки температура превышает 65 градусов, поэтому, пожалуйста, добавляйте еще Вентилятор охлаждения)
5. Постоянная сила тока диапазон: 0,2-8A (регулируемый)
6. Указатель поворота ток: постоянный ток значение * (0,1), повернуть лампу текущих и постоянных значение подъёмный механизм
Такие как постоянный ток значение 3A, повернуть лампу ток устанавливается на постоянном токе в 0,1 раз выше, чем (0,1 * 3A = 0.3A).
7. Низкое давление: 1 в
8. Выход Мощность: Максимальная Мощность составляет около 300 W
9. Эффективность преобразования: примерно до 95%
10. Рабочая частота: 300 кГц
11. Выходная пульсация: полоса пропускания 20 м
12. Вход 24 V выход 12 V 5A пульсация вокруг 50mV (исключая шума)
13. Защита от короткого замыкания на выходе: есть, постоянный ток
14. Входная защита от обратной полярности: Нет
15. Выход предотвращает обратный поток: Нет
16. Проводка: терминал
17. Ток без нагрузки: типичный 20 мА (переключатель 24 в 12 В)
18. Регулирование нагрузки: ± 1% (постоянный)
19. Регулирование напряжения: ± 1%
20. Скорость динамического отклика: 5% 200uS
21. Потенциометр регулировки направления: по часовой стрелке (рост), против часовой стрелки, прибавьте (убавьте),
Потенциометр (CV), закрытый на входное напряжение, используется для регулирования напряжения, потенциометр (CC)
Закрытый к выходному напряжению используется для регулирования тока (CC)
22. Рабочая температура: Промышленный класс (от-40 °C до + 85 °C) (обратите внимание на фактическое использование
О мощности генераторная лампа температуры, высокотемпературный тепловой усиленным)
23. Индикатор: двойной цветной индикатор, индикатор зарядки светильник красный, зеленый светильник означает
Полностью заряжен (без нагрузки зеленый)
24. Размер (прибл.): 65x47x22 мм (Д x Ш x В)
25. Точность постоянного тока и температура: стоимость доставки согласно фактической тест, модуль температуры от-25 градусов
До 60 градусов, изменение постоянного тока менее 5% (5А постоянное значение тока)
26. Защита от короткого замыкания на выходе: Да, постоянный ток (значение постоянного тока)
27. Вход защита от обратного подключения: нет
28. Выход предотвращения обратного потока: нет
29. Способ подключения: amphenol разъем

Особенности:
1. Постоянный ток поворотной лампы в 0,1 раз превышает текущее значение
(Используется для того, чтобы определить, разрядилась ли батарея полностью заряжена при зарядке).
2. Изготовлен из специального эталонного IC и высокоточного токового чувствительного резистора, что обеспечивает более стабильную работу
В постоянный ток переменного тока (в тех случаях, когда 20 °C до 100 °C постоянный ток 1A, температурный дрейф менее 1%).
Особенно подходит для Светодиодный драйвер.
3. Высокий выходной ток, максимальный выходной ток может достигать 8А.
4. Четыре высокочастотных емкости, могут снизить выходную пульсацию, повысить стабилизация работы.
5. Двойная конструкция теплоотвода. МОС диод Шоттки независимый теплоотвод, который хорошо отводит тепло,
И не повлияют друг на друга.
6. Использование Большие размеры Sendust Core и двойной провод из чистой меди, повышение эффективности работы, снижения температуры.
7. 3296 multiturn потенциометр, высокая точность, напряжение и ток регулирования, хорошая устойчивость.
8. Двойной цвет лампы, рабочем состоянии быть ясна, который обеспечивает широкий угол обзора
9. Напряжение и ток регулируются, который очень эффектно смотрится.

Область применения:
1. Светодиодный драйвер высокой мощности.
2. Литиевая батарея (или свинцовый аккумулятор) заряд.
3. Автомобильный источник питания.
4. Защита от низкого напряжения питания системы.
5. 6 в, 12 В, 14 V, 24 вольт заряда аккумулятора.
6. Бортовой обеспечение резервного питания для ноутбука.
7. Регулируемый источник питания.
8. Система питания низкого напряжения.

Батарея Емкость аккумулятора:
1. Убедитесь в напряжении поплавка батареи и токе зарядки, который вам нужен, а также входном напряжении модуля.
2. Регулировка постоянного напряжения потенциометр и регулировать выходное напряжение, минимальный заказ 5 V.
3. Применение мультиметр в 10A ток весы для измерения выходной ток короткого замыкания, а также регулировать
Текущий потенциометр для того, чтобы сделать выходной ток до предполагаемой зарядный ток никель-металл-соотношение цена/качество.
4. Регулировка постоянного напряжения потенциометр для того, чтобы сделать выходное напряжение достигает Поплавковый стабилизатор напряжения.
5. Подключен к батарее, попробуйте зарядить.
(1,2, 3,4 шаги для подключения питания Модуль входного сигнала, выход на холостом ходу, оборот в минуту (не подключается батареи.)

Светодиодный привод постоянного тока:
1. Убедитесь в том, что рабочим током и максимальное рабочее Напряжение из светодиодный вам нужно для езды на автомобиле.
2. Регулировка постоянного напряжения потенциометр, Регулировка выходного напряжения Минимальный заказ 5 V.
3. Применение мультиметр в 10A ток весы для измерения выходной ток короткого замыкания и регулировки силы тока
Потенциометр, чтобы убедиться, что выходной ток соответствует ожидаемому светодиодный току работы.
4. Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение доходило доМаксимальная светодиодный рабочее напряжение.

5. Подключите светодиодный, тесты.
(1,2, 3,4 шагов для подключения входного модуля питания, выходной без нагрузки не подключается светодиодный.)

150 Вт dc-dc источники:

Системы уровень питания, прежде чем, в тех случаях, когда вы делаете проект в тех случаях, когда вход составляет 10-18 v, и ваш Системы доска и сроки доставки составляют 24 v блок питания и кабель питания достаточно велик, поэтому она использование обычного dc-dc модуля питания слишком мало, То, что вы выберете этот модуль мы будем вашим лучшим выбором, может быть использован без отладки прямая работа, легко достичь качественный механический усилитель мощности.
