Dc-dc 5 V/2A DIY заряд разряда Boost батарея Защитная плата модуль для мобильного литиевый блок питания 18650 аудио оборудование

Описание

Описание:

4 в 1 Зарядка/разрядка (boost)/защита батареи/модули индикаторов уровня батареи
DD06CVSA-это многофункциональный мобильный модуль питания al 3,7 V/4,2 V, 4 в 1 Функция: зарядка, разрядка и Защита аккумулятора.
Он очень подходит для DIY мобильного питания.
Напряжение заряда: DC 4,5 V-5,5 V (рекомендуется DC 5 V)
Зарядный ток никель-металл: 0-2.1A
Ток заряда: 100uA
Напряжение полной зарядки: 4,2 в +-1%.
Ток разряда: 0-3.5A;
Ток разрядки: 50uA
Эффективность преобразования разрядки: максимум 96%
Выходное напряжение: 5 В
Выходной ток: 0-2.1A;
Рабочая температура окружающей среды: от-20 до + 85 °
Размер: 26,7x18,1x5,7 мм
Вес: 1,9 г
Поставляется с защитой от аккумулятора, не требуется плата защиты аккумулятора
(В том случае, если ваш аккумулятор поставляется с защитная доска, это не имеет значения)
Защита от перегрузки по току (OCP)
Защита от перенапряжения (ОВП)
Защита от короткого замыкания (SCP)
Защита от перегрева (OTP)

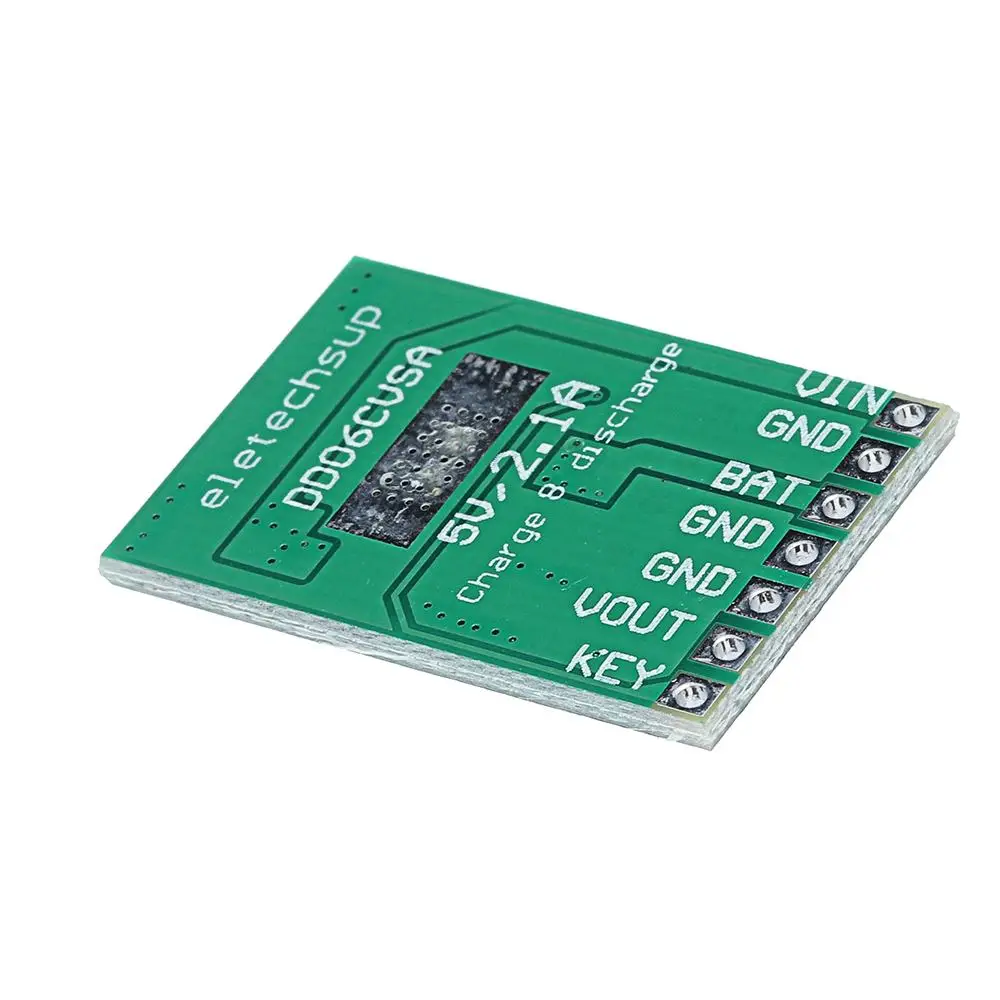

Описание контакта:
1. Вин: зарядный порт +
2. GND: порт зарядки-
3. Летучая мышь: Порт батареи +
4. GND: Порт батареи-
5. GND: выходной порт-
6. Выход: выходной порт +
7. Ключ: выходной триггер порт (низкий импульсный триггер)
1. В режиме разрядки (в режиме зарядки, функция ключа является неправильной), пусковая схема один раз, включается выход; непрерывный триггер дважды: Выключите выход.
2. Когда доступ к нагрузке, он автоматически включит выход.
Но если нагрузка менее 50 мА, выход будет выключен через 30 секунд
Примечание:
Если ток выходной нагрузки менее 50 мА, выключите выход через 30 секунд.
Если ток выходной нагрузки больше 50мА, непрерывное включение выхода
Этот модуль не подходит для источника бесперебойного питания (ups).
Область применения:
Батарея-Внутреннее питание оборудования
Литий Батарея 18650 14500
Мобильный Телефон сделай сам
UPS оборудование для энергоснабжения "сделай сам"
Зарядное устройство на солнечной батарее
MP3/MP4 плеер
Аудиотехника
Видеооборудование
Портативный устройств
Bluetooth Wifi приложения
Макетная плата MCU
Упаковка включает в себя:
1 х DD06CVSA 5 V/2.1A модуль питания
