Описание

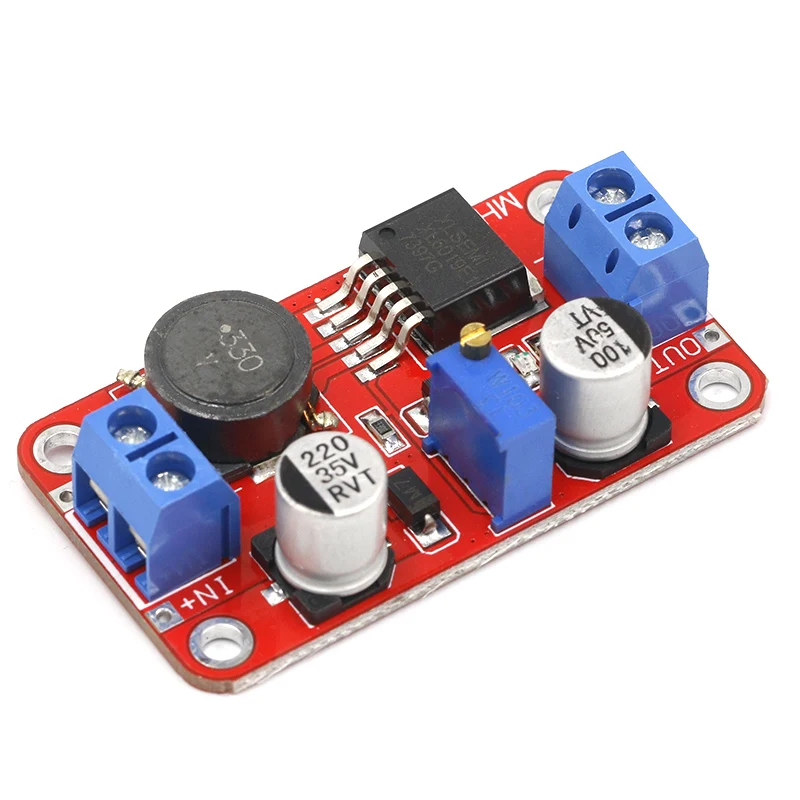

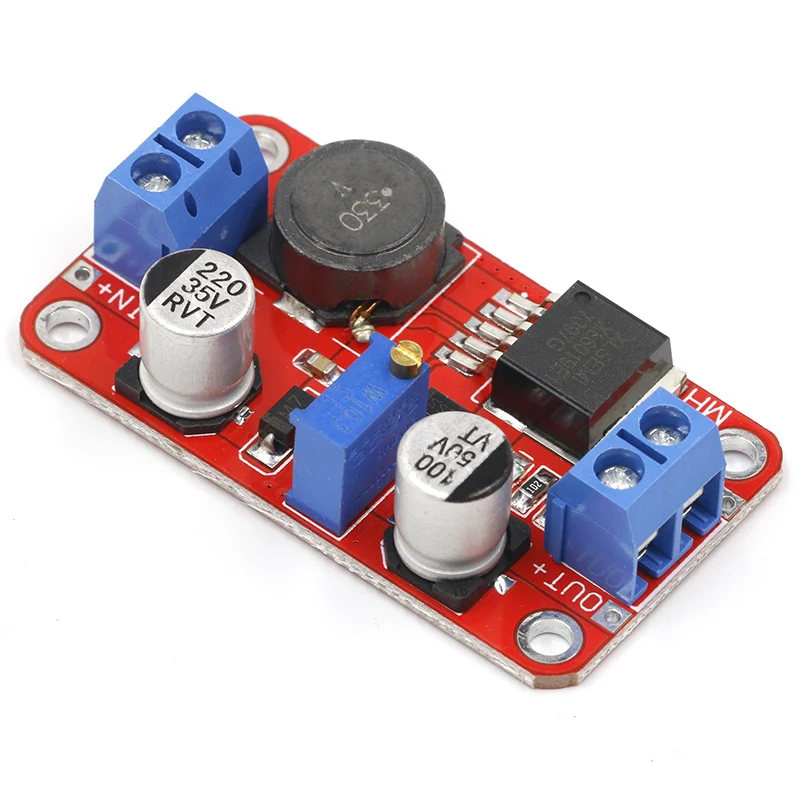

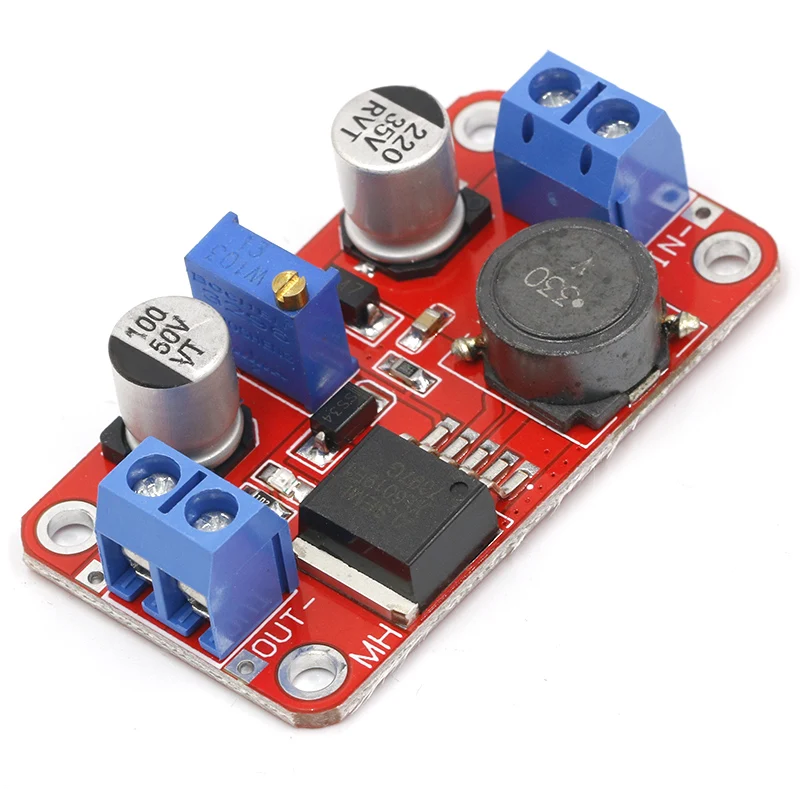

XL6019 DC-DC модуль питания

DC-DC модуль питания Повышающий Модуль повышающий преобразователь напряжения регулятор напряжения XL6019 регулируемый выход

Производительность:

1. Стандартная топология постоянного напряжения на выходе, полностью интегрированные решения, интегрированный MOSFET, меньшее количество внешних компонентов, более низкая стоимость системы

2. Широкий диапазон входного напряжения, входное напряжение до 35 в

3. Выходное напряжение регулируется, поддерживает до 40 в

4. Встроенная защита от перегрева, защита от перегрузки по току полный набор надежности, высокая надежность

5. Эффективность преобразования системы более 90%, для облегчения тепловой конструкции

6. TO263-5L стандартная посылка, подходит для 30 Вт повышающих приложений.

Инструкции по уходу за изделием

1. Мощность (3-35 V), Мощность индикатор светильник, модуль работает надлежащим образом.

2. Отрегулируйте синий регулятор потенциометра (против часовой стрелки, вращение по часовой стрелке) и с помощью мультиметра для контроля выходного напряжения достигает требуемого напряжения.

Примечание:

1. текущая работа в течение длительного времени рекомендуется использовать менее 2,5 м, при этом добавляется массовый теплоотвод (10 Вт Выход выше); потому что это Повышающий Модуль, для обеспечения стабильного выходного набора, пожалуйста, сохраните Минимальный разряд 1,5 В.
