DC-DC при напряжении от 5 В до 3,5 в/9 В/12 V ЖК-дисплей USB Шаг вверх и вниз Питание Модуль Регулируемый комбинированные преобразователи доска из DC 1,2 V-24 V

Описание:

XY-LUP-это инструмент со встроенным блоком питания buck-boost и многофункциональным амперметр напряжения.

В режиме работы, он может быть использован как buck-boost модуль питания. он может конвертировать в DC 3,5 V ~ 12 V в DC 1,2 V ~ 24 V и мощность около 2 W ~ 3 W.

В 'VAH' режим работы, он может быть использован как многофункциональные амперметр напряжения. Он может быть использован для измерение напряжения, тока, мощность, емкость аккумулятора, время выполнения.

Это очень подходит для технических инженеров для разработки, отладочных инструментов, послепродажных инженеров обслуживания путешествий и т. Д.

Особенности:

1>. Двойная операционная система

2>. Поддержка функции вывода питания

3> поддержка тестирование энергоснабжения

4> Поддержка защиты от мощности

5>. lcd дисплей высокого разрешения

6>. Автоматическая калибровка

7>. Многопараметрический одновременный дисплей

8>. Поддержка режима энергосбережения

9>. Три способа ввода напряжения

10>. Поддержка калибровки напряжения и тока

Параметры:

1>. Название продукта: XY-LUP комбинированные преобразователи Вольтметр Амперметр;

2>. Модель: XY-LUP;

3>. Рабочее напряжение: DC 3,5 V-12 V;

4> Выходное напряжение: DC 1,2 V-24 V;

5> Выходная мощность: 3 Вт (макс);

Максимальная выходная мощность в пределах 2 Вт при выходе постоянного тока 1,2 В ~ 2 В;

Максимальная выходная мощность в пределах 3 Вт при выходе постоянного тока 2 В ~ 20 В;

Максимальная выходная мощность в пределах 2,5 Вт при выходе постоянного тока 20 В ~ 24 В;

6>. Точность выходного напряжения: +/-0.5%

7>. Точность выходного напряжения: +/-1%

8> Измерение напряжения диапазон: DC 0 ~ 35 V

9>. Диапазон измерения тока: 0 ~ 3A

10>. Диапазон измерения мощности: 0 ~ 110 Вт

11>. Диапазон емкости аккумулятора: 0 ~ 9999Ah

12>. Время разрядки: 0 ~ 100 часов

13> Рабочая температура:-40 ℃ ~ 85 ℃;

14>. Влажность работы: 0% ~ 95% RH;

15>. Размер: 77*33*16 мм;

Переключения режимов:

1>. По умолчанию режим вывода питания на первый;

2>. Удерживайте кнопку «ON/OFF» для переключения режима;

3>. Когда питание удаляется, модуль может запоминать текущий режим работы. Работа по умолчанию будет таким же, когда питание включено в следующий раз.

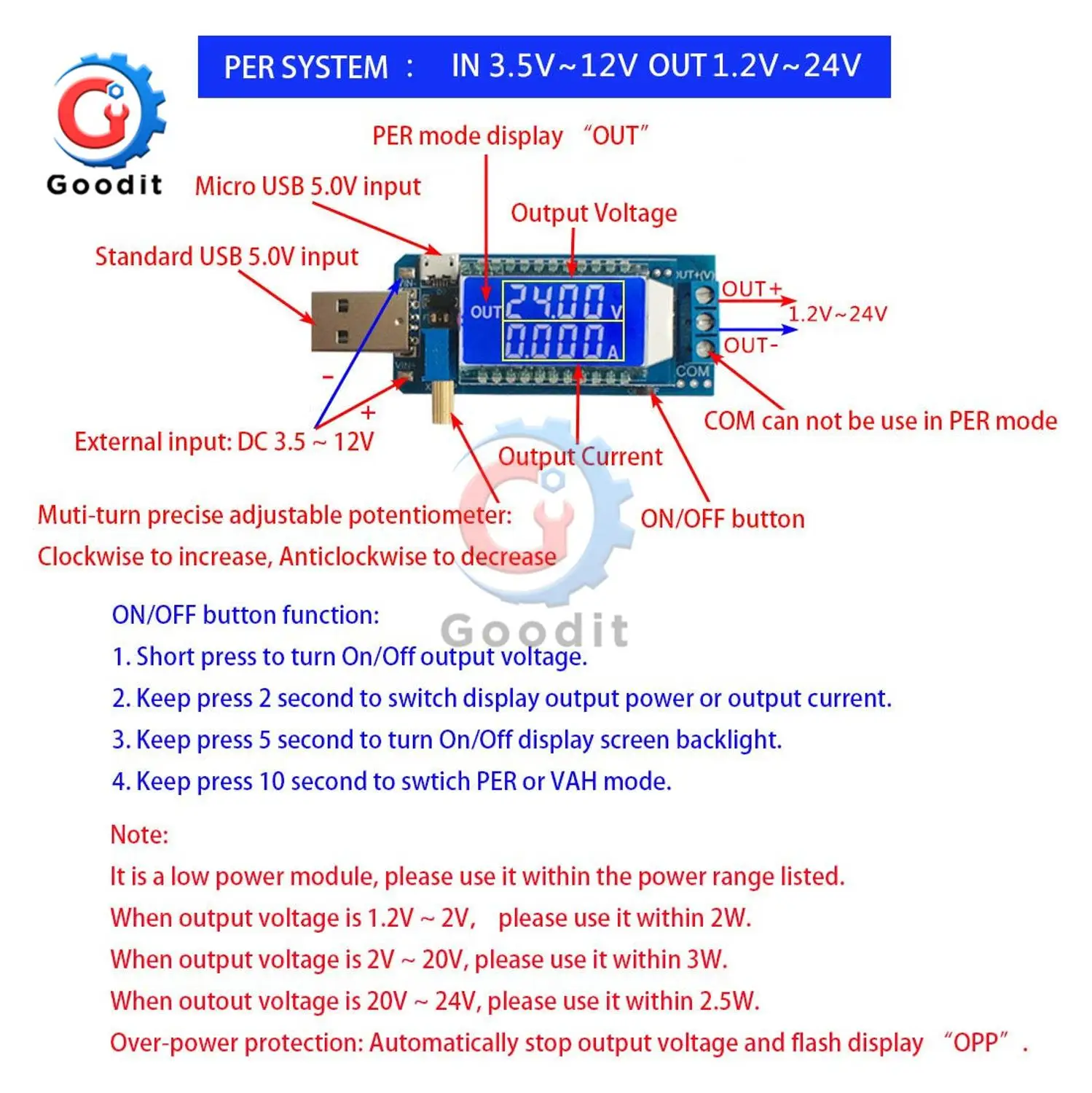

5. Режим выхода питания на:

1>. Вход от стандартного usb-разъема, микро-usb гнездо и «вин +/Вин-»;

2>. Выход от 'OUT + 'и 'OUT-'. Com' терминал не может быть использован в каждом режиме.

3>. Поверните потенциометр для регулировки выходного напряжения;

4>. Есть символ «выход» при работе в каждом режиме;

5>. Терминал 'COM' недоступен в каждом режиме;

6>. Короткая нажмите кнопку «Вкл/Выкл», чтобы включить или выключить выходное напряжение. В это время экран будет отображать 0 В.

7>. Удерживайте кнопку «Вкл/Вкл» в течение 2 секунд, чтобы переключить отображение выходного тока или выходной мощности на второй линии.

8>. Удерживайте кнопку «Вкл/Выкл» в течение 5 секунд, чтобы включить или выключить подсветку экрана. Но модуль может выводить напряжение нормально.

9>. Удерживайте нажатой кнопку «ON/OFF» в течение 10 секунд, чтобы переключатель режима работы на или VAH.

10>. Модуль поддерживает защиту от перегрузки. Если Номинальная мощность превышена, модуль автоматически остановит выходное напряжение, и ЖК-дисплей будет отображать «OPP» и вспышку.

11>. Модуль не поддерживает обратную защиту подключения, пожалуйста, не нужно короткого замыкания и обратного.

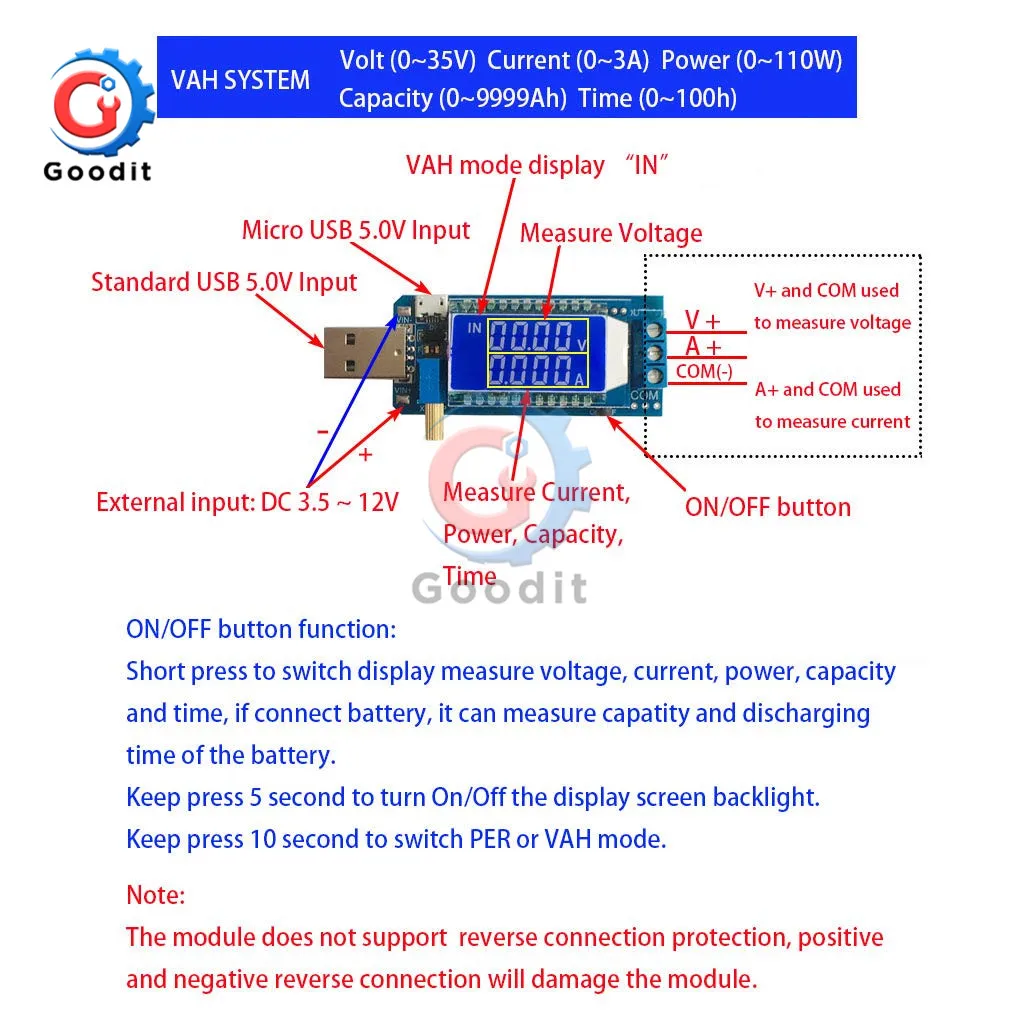

Многофункциональный режим счетчика VAH:

1>. Рабочее напряжение модуля: для обеспечения рабочего напряжения от модуля используются стандартные usb-разъем, гнездо Micro USB и «вин +/Вин-».

2>. Измерительное напряжение: «В» и «комы» терминалы используются для измерения измеренного напряжения устройства.

3>. Измерительный ток: «А» и «комы» терминалы используются для измерения тока измеренного устройства.

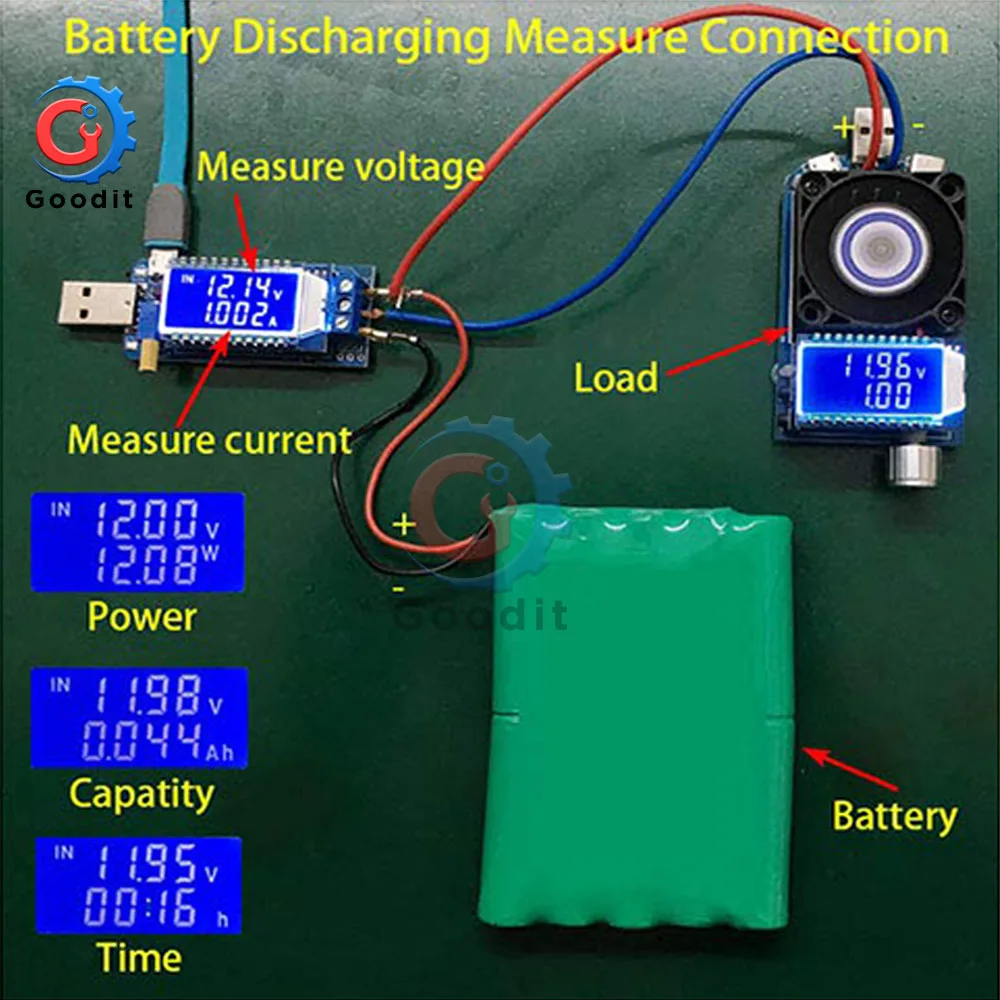

4>. Короткое нажатие кнопки «Вкл/Выкл» для переключения отображения измеренного напряжения устройства, тока, мощности, времени. А также может измерять емкость батареи, время разрядки батареи, если подключение аккумулятора.

5>. Удерживайте кнопку «Вкл/Выкл» в течение 5 секунд, чтобы включить или выключить подсветку экрана. Но модуль может выводить напряжение нормально.

6>. Удерживайте нажатой кнопку «ON/OFF» в течение 10 секунд, чтобы переключатель режима работы на или VAH.

7>. Модуль не поддерживает обратную защиту подключения, пожалуйста, не нужно короткого замыкания и обратного.

8> потенциометр недоступен в режиме VAH.

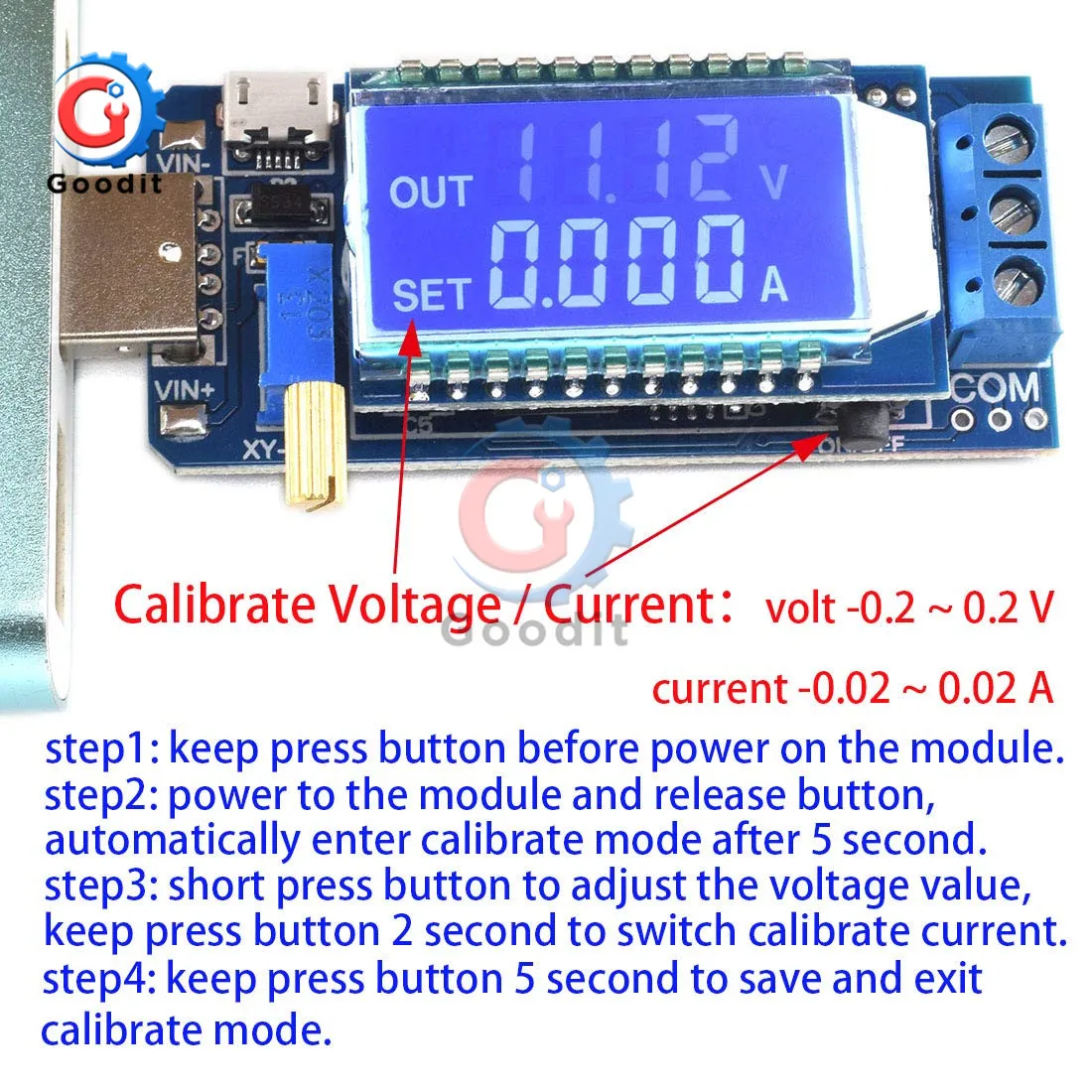

Калибровка напряжения/тока:

1>. калибровка напряжения: удерживайте кнопку «ON/OFF» перед включением питания, а затем включите и отпустите кнопку. автоматически Войдите в режим калибровки через 5 секунд. дисплей напряжения мигает. короткая кнопка для регулировки и калибровки напряжения. Диапазон регулировки-0.2в ~ 0.2в. Введите текущий режим калибровки, если удерживайте кнопку в течение 2 секунд.

2>. Калибровка тока: Введите текущий режим калибровки, если удерживайте кнопку в течение 2 секунд после калибровки напряжения. Текущий Дисплей будет мигать. Короткая кнопка для регулировки и калибровки напряжения. Диапазон регулировки-0.02A ~ 0.02a.автоматически сохраняет параметры и возвращается к нормальному интерфейсу дисплея, если удерживайте кнопку в течение 5 секунд.

3>. Пользователь должен повторять коррекцию несколько раз. Если ошибка напряжения (тока) превышает 0,2 в (0.02A).

4>. Например: измените 12 В на 12,5 в:

4,1>. Первая Калибровка: изменить 12 В до 12,2 В

4,2>. Вторая Калибровка: изменение 12,2 В до 12,4 в

4,3>. Третья Калибровка: изменить 12,4 в на 12,5 в
