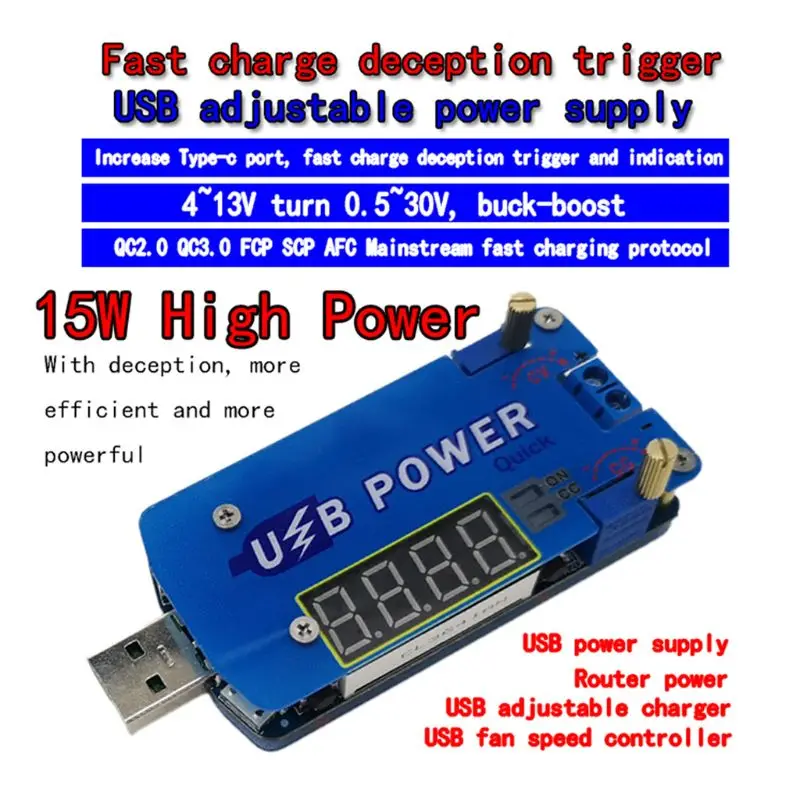

ZK-DP2F-это постоянный регулируемый постоянный ток постоянного напряжения, повышающий/понижающий модуль питания с светодиодный цифровым дисплеем трубки. он поддерживает быстрое зарядное устройство для QC2.0, QC3.0, AFC, FCP, SCP протокол быстрой зарядки. дисплей выходное напряжение, Выходной ток и выходная мощность. регулируемое выходное напряжение и ток. установите выходной ток для удовлетворения требований. его можно использовать как обычный модуль питания buck, зарядное устройство и светодиодный драйвер постоянного тока. простой и эффективный, практичный.

Особенности:

Поддержка устройство для быстрой зарядки

Поддержка защиты от обратного потока

Поддержка постоянного напряжения постоянного тока регулировки

4-битовая цифровая трубка дисплей

Три входа РЕЖИМА МОЩНОСТИ

Поддержка защиты от перегрузки по току

Поддержка защиты от перенапряжения

Поддержка Защита от превышения мощности

Поддержка защита от превышения температуры

Поддержка режим зарядки

Высокое разрешение

Несколько параметров могут отображаться в свою очередь

Удобный внешний корпус

Параметры:

Название продукта: ZK-DP2F USB CVCC быстрое зарядное устройство импульсный регулятор преобразователь напряжения

Входное напряжение для подушек: DC 4,0 V-13,0 V (Примечание USB вход)

Входное напряжение для USB: DC 5,0 V

Выходное напряжение: 0,5-30,0 В постоянного тока

Выход ток: 2A

Выходная мощность: 15 Вт (макс)

Точность отображения напряжения: +/-0,1 в

Разрешение дисплея напряжения: 0,1 в

Диапазон отображения тока: 0 ~ 2.2A

Точность отображения тока: +/-0.05A

Текущее Разрешение дисплея: 0.001A

Точность емкости: 0,00 Вт ~ 15,0 Вт

Порог температуры защиты: 100 ℃

Эффективность преобразования: 95%

Рабочий ток: 30mA

Защита от короткого замыкания: Да

Защита от обратного потока: Да

Защита от перегрузки по току: Да

Защита от перенапряжения: Да

Защита от перегрузки: Да

Диапазон рабочей температуры:-20℃ ~ 85℃

Диапазон рабочей влажности: 0%-95% RH

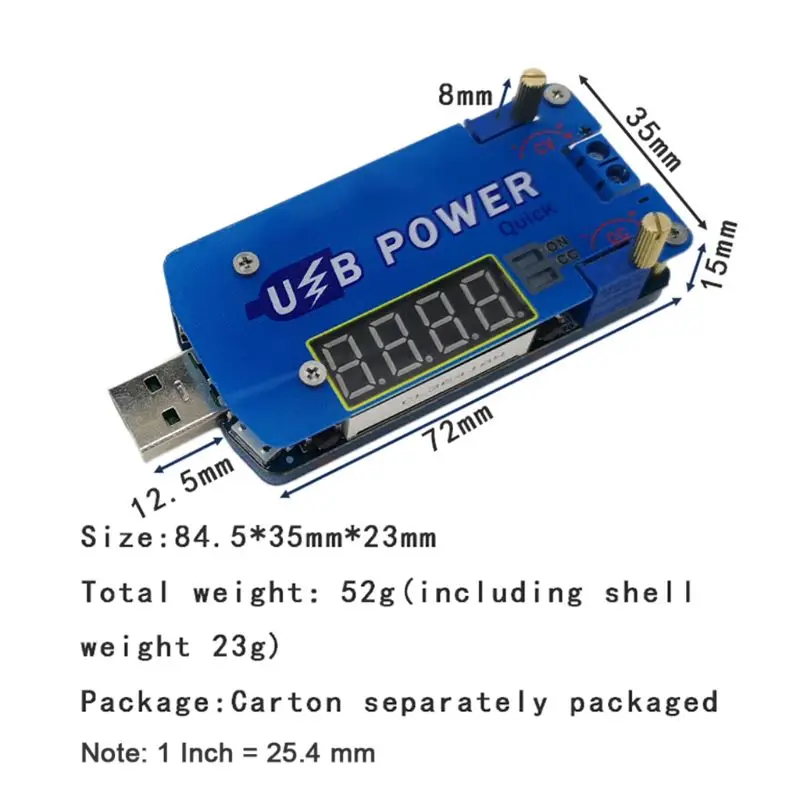

Размер: 83*34*23 мм

Быстро Зарядное устройство Функция:

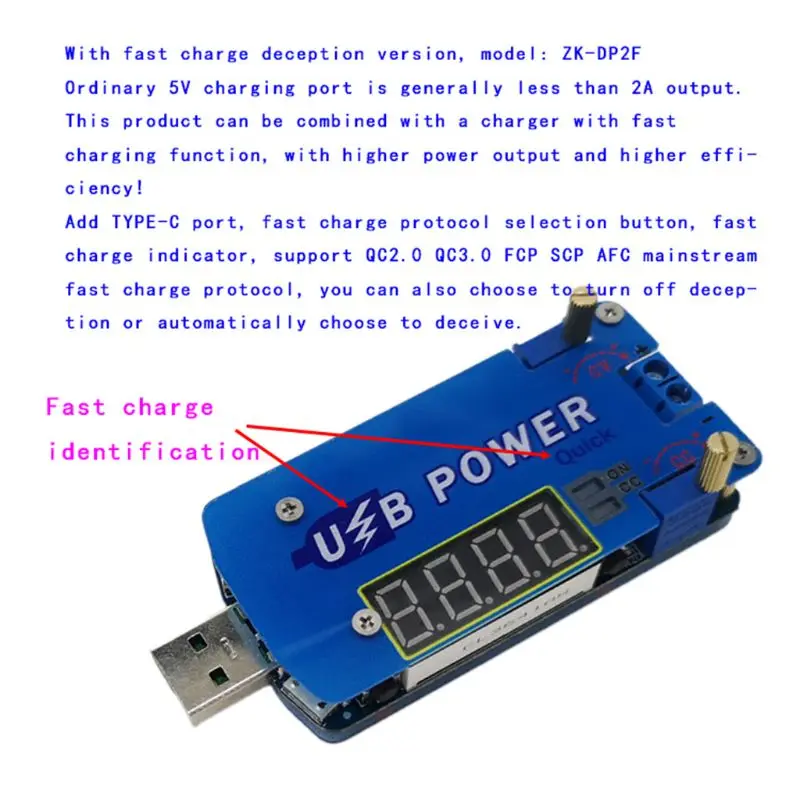

Поддержка функции интеллектуального обмана быстрой зарядки для решения проблемы недостаточного источника питания USB входного порта.

Поддерживает основной протокол быстрой зарядки: QC2.0, QC3.0, AFC, FCP, SCP.

Пользователь может выбрать не для обмана или автоматически выбрать режим обмана.

Кнопка/потенциометр/светодиодный Введение:

1>. Длительное нажатие означает, что нужно держать нажатие более 3 секунд.

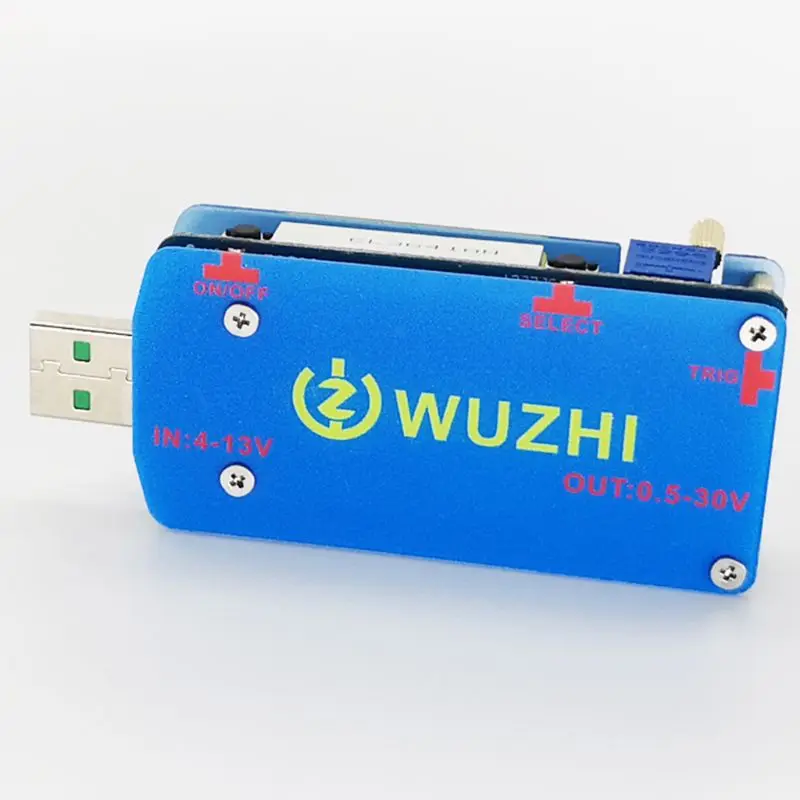

2>. левая кнопка: кнопка включения/выключения. короткое нажатие используется для включения или выключения выходного напряжения в режиме отображения или как «минус» в режиме калибровки или запуска быстрой зарядки в режиме выбора протокола быстрой зарядки. длительное нажатие используется для включения или выключения по умолчанию для следующего повторного включения в режиме отображения.

3>. правая кнопка: Выберите кнопку. короткое нажатие для переключения выходного напряжения дисплея, выходного тока, выходная мощность или отображение этих параметров в режиме отображения или как "плюс +" в режиме калибровки или триггер быстрой зарядки в режиме выбора протокола быстрой зарядки. длинный пресс используется для входа или выхода из режима калибровки.

4>. Кнопка TRIG: короткое нажатие для выбора протокола быстрой зарядки. Длительное нажатие для входа или выхода из интерфейса выбора протокола быстрой зарядки.

5>. CV потенциометр: Регулировка выходного напряжения. Увеличение выходного напряжения при вращении по часовой стрелке. Поверните CV потенциометр 10 поворотов против часовой стрелки, если выходное напряжение не может быть отрегулировано.

6>. потенциометр CC: Регулировка выходного тока. увеличьте выходной ток при вращении по часовой стрелке. примечание: он не сохраняет фиксированный выход тока. когда ток нагрузки достигает заданного значения тока, модуль начинает фиксировать выход этого значения тока. выходной терминал короткого замыкания при регулировке выходного тока.

7>. Светодиодный индикатор: Зеленый выходной индикатор. Он включится, когда есть выход на выходном терминале. В противном случае он выключен.

8>. CC Светодиодный индикатор: красный индикатор постоянного тока. Он входит в состояние постоянного тока, когда ток нагрузки достигает заданного тока и индикатор тока постоянного тока CC включается.

9>. FC светодиодный: синий индикатор быстрой зарядки обманчивый. Протокол быстрой зарядки после удачного обмана.

10>. Входной терминал: Есть три способа ввода:

10,1>. Метод 1: стандартный тип A USB штекер. Он просто может входить DC 5 V.

10,2>. Метод 2: Micro USB женский. Он просто может входить DC 5 В.

10,3>. Метод 3: Тип-C USB Женский. Он просто может входить DC 5 V.

10,4>. Можно выбрать только один метод ввода.

11> выходной терминал: KF-301-2P 5,08 мм Синий терминал. Он может выводить DC 0,5-30,0 в.

Калибровка:

1>. ZK-DP2F может откалибровать выходное напряжение и выходной ток.

2>. калибровка выходного напряжения: нажмите кнопку «Выбор» при отображении выходного напряжения в калиброванном выходном напряжении. тогда экран будет мигать. короткая нажмите кнопку «ON/OFF», чтобы уменьшить значение. короткая нажмите кнопку «Выбор», чтобы увеличить значение. нажмите кнопку «Выбор» снова для сохранения и выхода из режима настройки. примечание: пользовательское действие, чтобы нажать кнопку несколько раз, тогда параметры изменятся, если напряжение очень низкое.

3>. калибровка выходного тока: нажмите кнопку «Выбор» при отображении выходного тока в калибровке выходного тока. тогда экран будет мигать. короткая нажмите кнопку «ON/OFF», чтобы уменьшить значение. короткая нажмите кнопку «Выбор», чтобы увеличить значение. нажмите правой кнопкой еще раз, чтобы сохранить и закрыть режим настройки. примечание: пользовательское действие, чтобы нажать кнопку Несколько раз параметры изменятся, если ток очень низкий. калибровка является более точной, когда ток превышает 1А. ошибка отображения большая, когда выходной ток меньше 0.05A.Module может не отображаться, когда выходной ток меньше 10-40mA.

Защитные функции:

1> Защита от перенапряжения: модуль автоматически отключает выходное напряжение, если выходное напряжение больше, чем 30,5 в.

2>. Защита от перегрузки по току: модуль автоматически отключит выход, если выходной ток больше, чем 2А.

3>. защита от перегрузки: модуль автоматически выключает выход, Если выходная мощность больше 15 Вт. он будет отображаться '-OP-'. потребитель должен уменьшить мощность нагрузки, а затем нажмите кнопку «ON/OFF».

4>. Ошибка тока: большая ошибка отображения, когда выходной ток меньше 0.05a.это не может отображать выходной ток, если ток 10 ~ 40 мА.

5>. защита от перегрева: модуль автоматически отключит выход, если температура больше, чем 100 ℃. он будет отображаться '-OT-'. потребитель должен уменьшить мощность нагрузки, а затем нажмите кнопку «ON/OFF».

С помощью шаги:

1>. Как обычный понижающий модуль питания:

1,1>. Подключите правое входное напряжение на входном терминале;

1,2>. Отрегулируйте CV потенциометр постоянного напряжения, чтобы установить выходное напряжение в соответствии с требованиями. Поверните CV потенциометр против часовой стрелки более 10 поворотов, если выходное напряжение не может быть отрегулировано.

1,3>. Поверните потенциометр CC против часовой стрелки сначала более 10 оборотов.

1,4>. Тестовый выходной ток короткого замыкания с помощью мультиметра на 10А или 20А (Подключите два тестовых зонда к выходному терминалу на модуле). Или выходной терминал короткого замыкания непосредственно.

1,5>. Поверните потенциометр постоянного тока CC по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым значением защиты от перегрузки по току.

1,6>. тест и использование (Е. g: Максимальный выходной ток модуля составляет 1А, если дисплей 1А на мультиметре. красный светодиодный индикатор включится, если выход достигает 1А. иначе светодиодный выключен.)

1,7>. Выходное напряжение уменьшится из-за тока выборочного резистора на выходе. Чем выше ток, тем больше уменьшается напряжение.

1,8>. Выходной ток не может сохранить fix значение вывода. Он меняется с нагрузкой. Но он не может превышать установленное значение выходного тока.

2>. В качестве зарядного устройства:

2,1>. топы: модуль питания не может использоваться в качестве зарядного устройства, если он не поддерживает функцию постоянного тока. разница в напряжении между батареей с недостаточным напряжением и зарядным устройством очень большая. вызывает чрезмерный ток зарядки даже повреждение аккумулятора. поэтому для достижения определенного уровня необходимо держать зарядку в режиме постоянного тока. затем автоматически переключается обратно на постоянное напряжение зарядки.

2,2>. убедитесь, что плавающее напряжение заряда и ток заряда для аккумулятора. если параметр литиевой батареи составляет 3,7 в/2200 мАч, то напряжение поплавкового заряда составляет 4,2 в, а максимальный ток зарядки-1С, что составляет 2200ма.

2,3>. Подключите правое входное напряжение на входном терминале. (Примечание: Не подключайте нагрузку во время заданного параметра).

2,4>. проверьте выходное напряжение на мультиметр и отрегулируйте CV потенциометр, чтобы убедиться, что выходное напряжение достигается, чтобы требует плавающего напряжения заряда. (При зарядке литиевой батареи 3,7 в Отрегулируйте выходное напряжение до 4,2 в). или выходной терминал короткого замыкания напрямую.

2,5>. Поверните потенциометр CC против часовой стрелки сначала более 10 оборотов.

2,6>. Тестовый выходной ток короткого замыкания с помощью мультиметра на 10А или 20А (Подключите два тестовых зонда к выходному терминалу на модуле)

2,7>. Поверните потенциометр постоянного тока CC по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым значением тока заряда.

2,8>. Подключение аккумулятора на выходном терминале и запуск зарядки.

3> как мощный светодиодный драйвер постоянного тока:

3,1>. Убедитесь, что светодиодный рабочий ток и максимальное рабочее напряжение.

3,2>. Подключите правое входное напряжение на входном терминале. (Примечание: Не подключайте нагрузку во время заданного параметра).

3,3>. Протестируйте выходное напряжение на мультиметр на выходном терминале и отрегулируйте CV потенциометр для установки выходного напряжения на светодиодный Максимальное рабочее напряжение.

3,4>. Поверните потенциометр CC против часовой стрелки более 10 поворотов.

3,5>. Тестовый выходной ток короткого замыкания с помощью мультиметра на 10А или 20А (Подключите два тестовых зонда к выходному терминалу на модуле) или выходному терминалу короткого замыкания непосредственно.

3,6>. Поверните потенциометр постоянного тока CC по часовой стрелке, чтобы установить выходной ток в соответствии с требованиями светодиодный рабочий ток.

3,7>. Подключите светодиодный и тест.

Примечание:

1>. Это модуль питания постоянного тока, поэтому он не может подключаться к сети переменного тока.

2>. Пожалуйста, не оставляйте короткий выход.

3>. Пожалуйста, убедитесь, что входная мощность больше, чем мощность нагрузки.

4>. Пожалуйста, понижайте выходную мощность, если модуль горячий.

5>. Поверните CV потенциометр против часовой стрелки более 10 поворотов, если выходное напряжение не может быть отрегулировано.

6>. Выходной ток не может сохранить fix значение вывода. Он меняется с нагрузкой. Но он не может превышать установленное значение выходного тока.

7>. На поверхности корпуса есть защитная пленка. Рекомендуется снять его для более четкого эффекта.

8>. Пожалуйста, прочитайте руководство и описание перед использованием.

Применение:

Обычный источник питания

Батарея зарядное устройство

Светодиодный источник питания приводаэ

Инструмент для отображения напряжения

Тесты метр

Проверка цепи

Мощность преобразования

Регулятор вентилятора

Посылка включает в себя:

1 шт. ZK-DP2F USB CVCC быстрое зарядное устройство импульсный регулятор преобразователь напряжения Dc-dc USB понижающий модуль питания быстрая зарядка импульсный регулятор регулируемый 15 Вт
