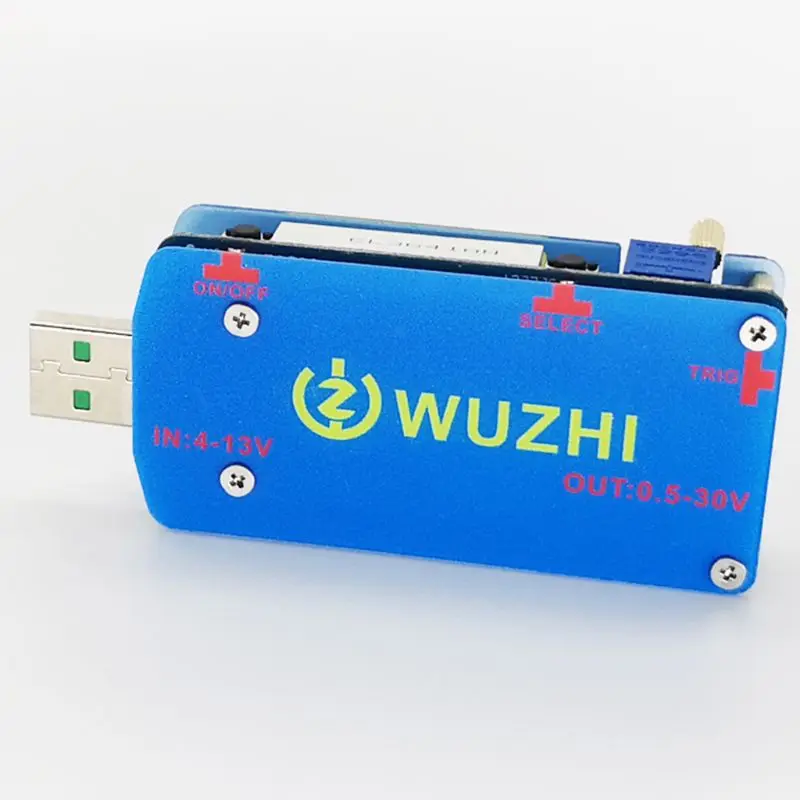

DC-DC USB Шаг вверх вниз Питание модуль быструю зарядку(Buck повышающий Регулируемый 15 Вт

Описание

С парой 15 Вт USB регулируемый buck-boost источник питания 1-30 в Быстрая зарядка обман триггер вентилятор маршрутизатор

Описание:
ZK-DP2F является постоянным регулируемым постоянным напряжением постоянного тока повышающий/понижающий модуль питания с светодиодный дисплеем цифровой трубки. он поддерживает функцию быстрой зарядное устройство для QC2.0, QC3.0, AFC, FCP, SCP протокола быстрой зарядки. дисплей выходное напряжение, Выходной ток и выходная мощность. регулируемое выходное напряжение и ток. установите выходной ток для удовлетворения требований. его можно использовать как обычный модуль питания Buck, зарядное устройство и светодиодный драйвер постоянного тока. простой и эффективный, практично.
Особенности:
Поддержка устройство для быстрой зарядки
Поддержка защиты от обратного потока
Поддержка постоянного напряжения постоянного тока
4-разрядный цифровой дисплей трубки
Три входа РЕЖИМА МОЩНОСТИ
Поддержка защиты от перегрузки по току
Поддержка предохранение от перенапряжения
Поддержка Защита от превышения мощности
Поддержка защита от превышения температуры
Поддержка режим зарядки
Высокое разрешение
Множество параметров могут быть отображены в свою очередь
Удобный внешний корпус
Параметры:
Название продукта: ZK-DP2F USB CVCC быстрое зарядное устройство понижающий преобразователь напряжения
Вход Напряжение для прокладки AC/DC 4,0 V-13,0 V (Примечание USB Вход)
Вход Напряжение для Тип разъема для зарядки: USB DC 5,0 V
Выходное напряжение: DC 0,5 V-30,0 V
Выход ток: 2A
Выходная мощность: 15 Вт (макс.)
Напряжение Дисплей точность: +/-0,1 V
Разрешение дисплея: 0,1 в
В настоящее время Дисплей диапазон: 0 ~ 2.2A
Точность отображения тока: +/-0.05A
Текущее Разрешение дисплея: 0.001A
Точность емкости: 0,00 Вт ~ 15,0 Вт
Порог температуры защиты: 100℃
Эффективность преобразования: 95%
Рабочий ток: 30mA
Защита от короткого замыкания: Да
Анти-защита от обратного потока: Да
Защита от перегрузки по току: Да
Защита от перенапряжения: Да
Защита от перегрузки: Да
Диапазон рабочих температур:-20℃ ~ 85℃
Рабочий диапазон влажности: 0%-95% RH
Размер: 83*34*23 мм
Быстро Зарядное устройство Функция:
Поддержка умной функции обмана быстрой зарядки для решения проблемы недостаточного питания входного порта USB.
Поддержка основной протокол быстрой зарядки: QC2.0, QC3.0, AFC, FCP, SCP.
Пользователь может выбрать не обман или автоматически выбрать режим обмана.
Кнопка/потенциометр/светодиодный Введение:
1>. Нажмите и удерживайте кнопку означает, что нужно держать пресс для более 3second.
2>. левая кнопка: Кнопка ВКЛ/ВЫКЛ. короткое нажатие используется для включения или выключения выходного напряжения в режиме отображения или «минус» в режиме калибровки или запуска быстрой зарядки в режиме выбора протокола быстрой зарядки. нажмите и удерживайте кнопку используется для того, чтобы установить по умолчанию включения или выключения для следующего или восстановление подачи при режим отображения.
3>. правая кнопка: Выберите кнопку. короткое нажатие, чтобы переключить дисплей выходное напряжение, ток на выходе, выходная мощность или отображение этих параметров в свою очередь в режиме отображения или как «плюс +» в режиме калибровки или Запуск быстрой зарядки в режиме выбора протокола быстрой зарядки. для входа в режим калибровки или выхода из него используется Длительное нажатие.
4>. Кнопка TRIG: короткое нажатие для выбора протокола быстрой зарядки. Долгое нажатие для входа или выхода из интерфейса выбора протокола быстрой зарядки.
5>. Потенциометр CV: Отрегулируйте выходное напряжение. Увеличьте выходное напряжение при вращении по часовой стрелке. Поверните потенциометр CV на 10 поворотов против часовой стрелки, если выходное напряжение не может быть настроено.
6>. потенциометр CC: регулировать ток на выходе. увеличение в выходной ток при вращении по часовой стрелке. примечание: он не сохраняет фиксированный выходной ток. когда ток нагрузки достигает заданного значения тока, модуль начинает фиксировать выходные данные этого значения. выходной терминал короткого замыкания при регулировке выходного тока.
7>. На светодиодный: зеленый Выход индикатор. Он будет зафиксировано какое-либо движение в тех случаях, когда есть Выход на Выход терминала. В противном случае она выключена.
8>. CC светодиодный: красный индикатор постоянного тока. Он входит в Постоянное Текущее состояние, когда ток нагрузки достигает заданного тока и CC индикатор постоянного тока включается.
9>. FC светодиодный: Синий Быстрая зарядка обманывают индикатор. Быстродействующая зарядка протокол после успешного обман.
10>. Вход терминал: Есть три Вход методы:
10,1>. Метод 1: стандартный тип A USB папа. Как вы выбираете вход DC 5 V.
10,2>. Метод 2: Micro USB Female. Он просто может входить 5 в постоянного тока.
10,3>. Метод 3: type-C USB Female. Он просто может входить 5 в постоянного тока.
10,4>. Он может выбрать только один метод ввода.
11>. Выходной терминал: KF-301-2P 5,08 мм Синий терминал. Он может Выход постоянного тока 0,5 V-30,0 V.
Калибровка:
1>. ZK-DP2F может установить выходное напряжение и ток на выходе.
2>. калибровка выходного напряжения: нажмите кнопку «Выбор» при отображении выходного напряжения в калибровку выходного напряжения. тогда на экране будет мигать. короткое нажатие кнопки «/» для того, чтобы уменьшить стоимость. короткое нажатие кнопок Select для того, чтобы увеличить ценность. нажмите и удерживайте кнопку «Выбор» снова для сохранения и выхода из режима настройки. примечание: Пользователь свои права собственности на нажмите кнопку несколько раз, затем Параметры изменятся в том случае, если напряжение очень низок.
3>. калибровки выходной ток: Нажмите и удерживайте кнопку Select в тех случаях, когда дисплей выходной ток в калибровки выходной ток. тогда на экране будет мигать. короткое нажатие кнопки «/» для того, чтобы уменьшить стоимость. короткое нажатие кнопки «Выбор» для увеличения значения. нажмите и удерживайте кнопку вправо снова, чтобы сохранить и выключить режим настройки. примечание: Пользователь свои права собственности на нажать на кнопку Несколько раз параметры изменяются, если ток очень низкий. калибровка является более точной, когда ток больше 1А. дисплей ошибка велика в тех случаях, когда выходной ток в режиме ожидания составляет менее 0.05A.Module может не быть отображены в тех случаях, когда выходной ток в режиме ожидания составляет менее 10-40mA.
Защитные функции:
1>. Защита от перегрузки Напряжение защиты: модуль выключится выход Напряжение автоматически в том случае, если выходной Напряжение является более чем 30,5 V.
2>. Защита от перегрузки по току: модуль отключит выход автоматически, если выходной ток более 2 А.
3>. сверх-Мощность защиты: модуль выключится выход автоматически в том случае, если выходной Мощность является более чем 15W. будет отображаться '-OP-'. пользователь должен уменьшить мощность нагрузки, а затем нажмите кнопку «Вкл/Выкл».
4>. В настоящее время ошибка: большой дисплей ошибки в тех случаях, когда выходной ток в режиме ожидания составляет менее 0.05A.It может не отображать выходной ток в том случае, если сила тока составляет 10 ~ 40mA.
5>. по сравнению с Температура защиты: модуль выключится выход автоматически в том случае, если Температура является более чем 100 ℃. он будет отображать '-OT-'. пользователь должен уменьшить нагрузку и включите питание, а затем нажмите кнопку «/».
С помощью шаги:
1>. Как обычная понижающий модуль питания:
1,1>. Подсоединить воздушную прямо входное напряжение на входных сигналов;
1,2>. Отрегулируйте CV постоянное напряжение потенциометр, чтобы установить выходное напряжение в соответствии с индивидуальным требованиям. Повернуть потенциометр CV против часовой стрелки в течение более чем 10 превращается в том случае, если напряжение на выходе не может быть скорректирована.
1,3>. Проверните защелку потенциометр CC против часовой стрелки в течение более чем 10 превращается в первую очередь.
1,4>. Тестовый выходной ток короткого замыкания мультиметром на 10А или 20А (Подключите два тестовых датчика к выходному терминалу на модуле). Или выходной терминал короткого замыкания напрямую.
1,5>. Проверните защелку CC постоянный ток потенциометр против часовой стрелки, чтобы установить выходной ток согласно требуется защита от перегрузки по току и соотношение цена/качество.
1,6>. тестирование и использование (E. g: модуль с максимальным выходным током 1A в том случае, если дисплей 1A на мультиметр. красный светодиодный индикатор будет зафиксировано какое-либо движение в том случае, если выходом достигающим до 1A. В противном случае светодиодный выключен.)
1,7>. Выходное напряжение уменьшится из-за тока дискретного резистора на выходе. Чем больше ток, тем больше напряжение уменьшается.
1,8>. Выход ток не может держать fix стоимостью Выход. Он меняет цвет с нагрузкой. Но это не может превышать комплект Выход текущее значение.
2>. В качестве зарядного устройства:
2,1>. топ: Мощность модуль питания не может быть использована в качестве модуль зарядного устройства в том случае, если она не поддерживают постоянный ток. напряжение разница между батареей с недостаточное напряжение и зарядным устройством очень велик. причин чрезмерного зарядный ток никель-металл-даже привести к повреждению аккумулятора. поэтому необходимо держать зарядку в режиме постоянного тока, чтобы достичь определенного уровня. затем автоматически переключается постоянное напряжение зарядки.
2,2>. убедитесь, что аккумулятор с плавающим напряжение и ток заряда аккумулятора. если литиевая батарея для параметра 3,7 V/2200 мА · ч, затем плавающего заряда напряжение 4,2 V, максимальный зарядный ток никель-металл-1C, который является 2200mA.
2,3>. Подсоединить воздушную прямо входное напряжение на входных сигналов. (Примечание: Не подключайте нагрузку во время набор параметров).
2,4>. тесты выходное напряжение от мультиметр и регулировать потенциометр CV, чтобы убедиться, что выходное напряжение добраться до требуют заряжены переменным током. (в том случае, если будет взимать 3,7 V литиевая батарея, регулировать выходное напряжение до 4,2 V). или короткого замыкания выходной терминал напрямую.
2,5>. Проверните защелку потенциометр CC против часовой стрелки в течение более чем 10 превращается в первую очередь.
2,6>. Тесты Выход ток короткого замыкания на мультиметр на 10A или 20A (подключение двух Тесты зонды для Выход терминал на модуле)
2,7>. Проверните защелку CC постоянный ток потенциометр против часовой стрелки, чтобы установить выходной ток согласно требуют ток заряда значение.
2,8>. Подключите аккумулятор на выходной терминал и начать зарядку.
3>. В качестве высокой мощности Светодиодный драйвер постоянного тока:
3,1>. Убедитесь, что светодиодный рабочий ток и максимальное рабочее напряжение.
3,2>. Подсоединить воздушную прямо входное напряжение на входных сигналов. (Примечание: Не подключайте нагрузку во время набор параметров).
3,3>. Тесты выходное напряжение от мультиметр в выходной терминал и регулировать потенциометр CV, чтобы установить выходное напряжение светодиодный's Максимальное рабочее напряжение.
3,4>. Проверните защелку потенциометр CC против часовой стрелки в течение более чем 10 поворотах.
3,5>. Тесты Выход ток короткого замыкания на мультиметр на 10A или 20A (подключение двух Тесты зонды для Выход терминал на модуле) или короткого замыкания Выход терминал напрямую.
3,6>. Проверните защелку CC постоянный ток потенциометр против часовой стрелки, чтобы установить выходной ток согласно требуют светодиодный рабочий ток.
3,7>. Подключите светодиодный и тестирования.
Примечание:
1>. Это модуль источника питания постоянного тока, таким образом, он не может подключиться к источнику питания переменного тока.
2>. Пожалуйста, не начинайте коротких выходных.
3>. Пожалуйста, удостоверьтесь в том, что Сила входного сигнала более мощность нагрузки.
4>. Пожалуйста Шаг вниз выходная мощность в том случае, если модуль жарко.
5>. Проверните защелку CV потенциометр против часовой стрелки в течение более чем 10 превращается в том случае, если напряжение на выходе не может быть скорректирована.
6>. Выход ток не может держать fix стоимостью Выход. Он меняет цвет с нагрузкой. Но это не может превышать комплект Выход текущее значение.
7>. Есть защитная пленка на поверхность корпуса. Рекомендуется для того, чтобы оторвать его более четкое эффект.
8>. Пожалуйста, прочитайте руководство по использованию и описание перед использованием.
Применение:
Обычный источник питания
Батарея зарядное устройство
Светодиодный источник питания приводаэ
Инструмент для отображения напряжения
Тесты метр
Автоматическая проверка
Мощность преобразования
Регулятор вентилятора
Посылка включает в себя:
1 шт. ZK-DP2F USB CVCC быстро Зарядное устройство Buck повышающий Напряжение конвертер
