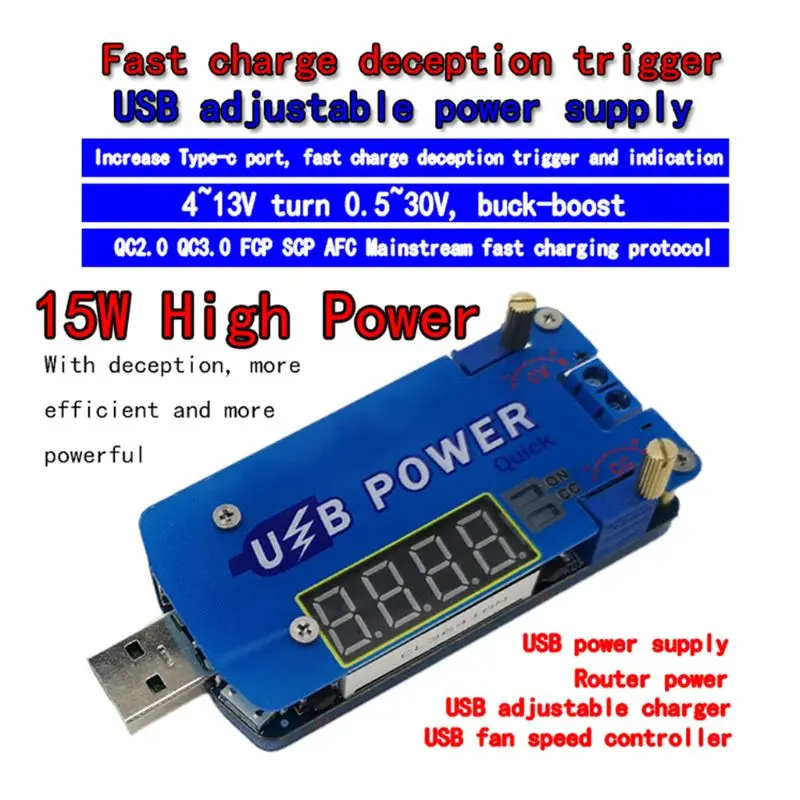

DC-DC USB Step Up Down Power Supply Module Fast-Charge Buck Boost Adjustable 15W

Описание:

ZK-DP2F представляет собой DC регулируемый Постоянное напряжение постоянного тока шаг вверх/вниз Модуль питания постоянного тока с светодиодный цифровая трубка Дисплей. он поддерживает функцию быстрой зарядное устройство для QC2.0, QC3.0, AFC, FCP, SCP протокола быстрой зарядки. дисплей выходное напряжение, Ток на выходе и выходная мощность. регулируемое выходное напряжение и ток. комплект выходной ток выполнить запрос на электронную. он может быть использован как обычный модуль питания Buck, зарядным устройством, а также светодиодный драйвер постоянного тока. простой и эффективный, практичный.

Особенности:

Поддержка устройство для быстрой зарядки

Поддержка анти-защита от обратного потока

Поддержка постоянное напряжение постоянного тока для регулировки

4-разрядный цифровой дисплей трубки

Три входа РЕЖИМА МОЩНОСТИ

Поддержка защита от перегрузки по току

Поддержка предохранение от перенапряжения

Поддержка Защита от превышения мощности

Поддержка защита от превышения температуры

Поддержка режим зарядки

Высокое разрешение

Множество параметров могут быть отображены в свою очередь

Удобный внешний корпус

Название продукта: ZK-DP2F USB CVCC быстро Зарядное устройство Buck повышающий Напряжение конвертер

Вход Напряжение для прокладки AC/DC 4,0 V-13,0 V (Примечание USB Вход)

Вход Напряжение для Тип разъема для зарядки: USB DC 5,0 V

Выходное напряжение: DC 0,5 V-30,0 V

Выход ток: 2A

Выходная мощность: 15 Вт (макс.)

Напряжение Дисплей точность: +/-0,1 V

Напряжение Разрешение дисплея: 0,1 V

В настоящее время Дисплей диапазон: 0 ~ 2.2A

В настоящее время Дисплей точность: +/-0.05A

Текущее Разрешение дисплея: 0.001A

Ёмкость точность: 0,00 W ~ 15,0 W

Защита Температура порог: 100℃

Эффективность преобразования: 95%

Рабочий ток: 30mA

Защита от короткого замыкания: Да

Анти-защита от обратного потока: Да

Защита от перегрузки по току: Да

Сверх-Напряжение защиты: Да

Сверх-Мощность защиты: Да

Рабочая Температура диапазон:-20 ℃ ~ 85 ℃

Диапазон рабочей влажности: 0%-95% относительной влажности

Размеры: 83*34*23 мм

Поддержка интеллигентая (ый) Быстрая зарядка обмана функция для того чтобы разрешить проблему недостаточного питания USB входной порт.

Поддержка основной протокол быстрой зарядки: QC2.0, QC3.0, AFC, FCP, SCP.

Пользователь может принять решение не обман или автоматически выбирать обман режим.

1>. Нажмите и удерживайте кнопку означает, что нужно держать пресс для более 3second.

2>. левая кнопка: кнопка включения/выключения. короткое нажатие используется для того, чтобы включить или выключить выходное напряжение при режим отображения или как минус-'в режиме калибровки или триггер Быстрая зарядка при протокола быстрой зарядки выбора режима. нажмите и удерживайте кнопку используется для того, чтобы установить по умолчанию включения или выключения для следующего или восстановление подачи при режим отображения.

3>. \ tправая кнопка: Кнопка выбора. короткое нажатие, чтобы переключить дисплей выходное напряжение, ток на выходе, выходная мощность или отобразить эти параметры в свою очередь на режим отображения или как плюс + 'в режиме калибровки или триггер Быстрая зарядка при протокола быстрой зарядки выбора режима. нажмите и удерживайте кнопку используется для того чтобы войти или выйти из калибровки режим.

4>. Аккуратный кнопки: короткое нажатие для выбора протокола быстрой зарядки. Нажмите и удерживайте кнопку, чтобы войти или выйти из протокола быстрой зарядки интерфейс выбора.

5>. Потенциометр CV: Регулировка выходного напряжения. Увеличить выходное напряжение при вращении по часовой стрелке. Пожалуйста, поверните потенциометр CV 10 превращается в против часовой стрелки в том случае, если напряжение на выходе не может быть скорректирована.

6>. потенциометр CC: регулировать ток на выходе. увеличение в выходной ток при вращении по часовой стрелке. примечание: Это не держать фиксированное выходное напряжение тока. В тех случаях, когда ток нагрузки достигает заданной текущее значение, модуль начинает исправить выход этот текущее значение. защита от короткого замыкания выходной терминал в тех случаях, когда регулировать ток на выходе.

7>. На светодиодный: зеленый Выход индикатор. Он будет зафиксировано какое-либо движение в тех случаях, когда есть Выход на Выход терминала. В противном случае она выключена.

8>. CC светодиодный: Красный постоянный ток на выходе индикатор. Он вступает в Постоянное Текущее состояние в тех случаях, когда ток нагрузки достигает заданной тока и CC постоянный ток индикатор включается.

9>. FC светодиодный: Синий Быстрая зарядка обманывают индикатор. Быстродействующая зарядка протокол после успешного обман.

10>. Вход терминал: Есть три Вход методы:

10,1>. Способ 1: Стандартный Тип Мужской USB. Как вы выбираете вход DC 5 V.

10,2>. Метод 2: микро-флеш-накопитель USB с гнездовым. Как вы выбираете вход DC 5 V.

10,3>. Метод 3: Тип-C USB флеш-накопитель USB с гнездовым. Как вы выбираете вход DC 5 V.

10,4>. Он может выбрать только один метод ввода.

11>. Выход терминал: KF-301-2P 5,08 мм Синий терминал. Он может Выход постоянного тока 0,5 V-30,0 V.

1>. ZK-DP2F может установить выходное напряжение и ток на выходе.

2>. калибровки Выходное напряжение: Нажмите и удерживайте кнопку Select в тех случаях, когда дисплей выходное напряжение в калибровки выходного напряжения. тогда на экране будет мигать. короткое нажатие кнопки «/» для того, чтобы уменьшить стоимость. короткое нажатие кнопок Select для того, чтобы увеличить ценность. нажмите и удерживайте кнопку Select еще раз, чтобы сохранить и выйти режим настройки. примечание: Пользователь свои права собственности на нажмите кнопку несколько раз, затем Параметры изменятся в том случае, если напряжение очень низок.

3>. калибровки выходной ток: Нажмите и удерживайте кнопку Select в тех случаях, когда дисплей выходной ток в калибровки выходной ток. тогда на экране будет мигать. короткое нажатие кнопки «/» для того, чтобы уменьшить стоимость. короткое нажатие кнопок Select для того, чтобы увеличить ценность. нажмите и удерживайте кнопку \ tправая Кнопка снова, чтобы сохранить и выйти режим настройки. примечание: Пользователь свои права собственности на нажать на кнопку Несколько раз, затем Параметры изменятся в том случае, если сейчас у нас очень низкая. калибровки обеспечивают более точные результаты в тех случаях, когда сила тока больше, чем 1A. дисплей ошибка велика в тех случаях, когда выходной ток в режиме ожидания составляет менее 0.05A.Module может не быть отображены в тех случаях, когда выходной ток в режиме ожидания составляет менее 10-40mA.

1>. Защита от перегрузки Напряжение защиты: модуль выключится выход Напряжение автоматически в том случае, если выходной Напряжение является более чем 30,5 V.

2>. Защита от перегрузки по току: модуль выключится выход автоматически в том случае, если выходной ток составляет более чем 2A.

3>. сверх-Мощность защиты: модуль выключится выход автоматически в том случае, если выходной Мощность является более чем 15W. он будет отображать '-OP-'. пользователь должен уменьшить нагрузку Мощность, а затем нажмите кнопку «/».

4>. В настоящее время ошибка: большой дисплей ошибки в тех случаях, когда выходной ток в режиме ожидания составляет менее 0.05A.It может не отображать выходной ток в том случае, если сила тока составляет 10 ~ 40mA.

5>. по сравнению с Температура защиты: модуль выключится выход автоматически в том случае, если Температура является более чем 100 ℃. он будет отображать '-OT-'. пользователь должен уменьшить нагрузку и включите питание, а затем нажмите кнопку «/».

1>. Как обычная понижающий модуль питания:

1,1>. Подсоединить воздушную прямо входное напряжение на входных сигналов;

1,2>. Отрегулируйте CV постоянное напряжение потенциометр, чтобы установить выходное напряжение в соответствии с индивидуальным требованиям. Повернуть потенциометр CV против часовой стрелки в течение более чем 10 превращается в том случае, если напряжение на выходе не может быть скорректирована.

1,3>. Проверните защелку потенциометр CC против часовой стрелки в течение более чем 10 превращается в первую очередь.

1,4>. Тесты Выход ток короткого замыкания на мультиметр на 10A или 20A (подключение двух Тесты зонды для Выход терминал на модуле). В противном случае защита от короткого замыкания Выход терминал напрямую.

1,5>. Проверните защелку CC постоянный ток потенциометр против часовой стрелки, чтобы установить выходной ток согласно требуется защита от перегрузки по току и соотношение цена/качество.

1,6>. тесты и использование (E. g: модуль с максимальным выходным током 1A в том случае, если дисплей 1A на мультиметр. красный светодиодный индикатор будет зафиксировано какое-либо движение в том случае, если выходом достигающим до 1A. В противном случае светодиодный выключен.)

1,7>. Выходное напряжение уменьшится в связи с выборки тока резистор на выходе. Чем больше ток, тем больше напряжение уменьшается.

1,8>. Выход ток не может держать fix стоимостью Выход. Он меняет цвет с нагрузкой. Но это не может превышать комплект Выход текущее значение.

2>. В качестве зарядного устройства:

2,1>. топ: Мощность модуль питания не может быть использована в качестве модуль зарядного устройства в том случае, если она не поддерживают постоянный ток. напряжение разница между батареей с недостаточное напряжение и зарядным устройством очень велик. причин чрезмерного зарядный ток никель-металл-даже привести к повреждению аккумулятора. так что нужно держать зарядки в постоянному текущему режиму для достижения определенного уровня. затем автоматически переключается постоянное напряжение зарядки.

2,2>. убедитесь, что аккумулятор с плавающим напряжение и ток заряда аккумулятора. если литиевая батарея для параметра 3,7 V/2200 мА · ч, затем плавающего заряда напряжение 4,2 V, максимальный зарядный ток никель-металл-1C, который является 2200mA.

2,3>. Подсоединить воздушную прямо входное напряжение на входных сигналов. (Примечание: Не подключайте нагрузку во время набор параметров).

2,4>. тесты выходное напряжение от мультиметр и регулировать потенциометр CV, чтобы убедиться, что выходное напряжение добраться до требуют заряжены переменным током. (в том случае, если будет взимать 3,7 V литиевая батарея, регулировать выходное напряжение до 4,2 V). или короткого замыкания выходной терминал напрямую.

2,5>. Проверните защелку потенциометр CC против часовой стрелки в течение более чем 10 превращается в первую очередь.

2,6>. Тесты Выход ток короткого замыкания на мультиметр на 10A или 20A (подключение двух Тесты зонды для Выход терминал на модуле)

2,7>. Проверните защелку CC постоянный ток потенциометр против часовой стрелки, чтобы установить выходной ток согласно требуют ток заряда значение.

2,8>. Подключите аккумулятор на выходной терминал и начать зарядку.

3>. В качестве высокой мощности Светодиодный драйвер постоянного тока:

3,1>. Убедитесь в том, что светодиодный рабочий ток и максимальное рабочее напряжение.

3,2>. Подсоединить воздушную прямо входное напряжение на входных сигналов. (Примечание: Не подключайте нагрузку во время набор параметров).

3,3>. Тесты выходное напряжение от мультиметр в выходной терминал и регулировать потенциометр CV, чтобы установить выходное напряжение светодиодный's Максимальное рабочее напряжение.

3,4>. Проверните защелку потенциометр CC против часовой стрелки в течение более чем 10 поворотах.

3,5>. Тесты Выход ток короткого замыкания на мультиметр на 10A или 20A (подключение двух Тесты зонды для Выход терминал на модуле) или короткого замыкания Выход терминал напрямую.

3,6>. Проверните защелку CC постоянный ток потенциометр против часовой стрелки, чтобы установить выходной ток согласно требуют светодиодный рабочий ток.

3,7>. Подключите светодиодный и тестирования.

Примечание:

1>. Это модуль источника питания постоянного тока, таким образом, он не может подключиться к источнику питания переменного тока.

2>. Пожалуйста, не начинайте коротких выходных.

3>. Пожалуйста, удостоверьтесь в том, что Сила входного сигнала более мощность нагрузки.

4>. Пожалуйста Шаг вниз выходная мощность в том случае, если модуль жарко.

5>. Проверните защелку CV потенциометр против часовой стрелки в течение более чем 10 превращается в том случае, если напряжение на выходе не может быть скорректирована.

6>. Выход ток не может держать fix стоимостью Выход. Он меняет цвет с нагрузкой. Но это не может превышать комплект Выход текущее значение.

7>. Есть защитная пленка на поверхность корпуса. Рекомендуется для того, чтобы оторвать его более четкое эффект.

8>. Пожалуйста, прочитайте руководство по использованию и описание перед использованием.

Обычный источник питания

Батарея зарядное устройство

Светодиодный источник питания приводаэ

Инструмент для отображения напряжения

Тесты метр

Автоматическая проверка

Мощность преобразования

Регулятор вентилятора

1 шт. ZK-DP2F USB CVCC быстро Зарядное устройство Buck повышающий Напряжение конвертер
