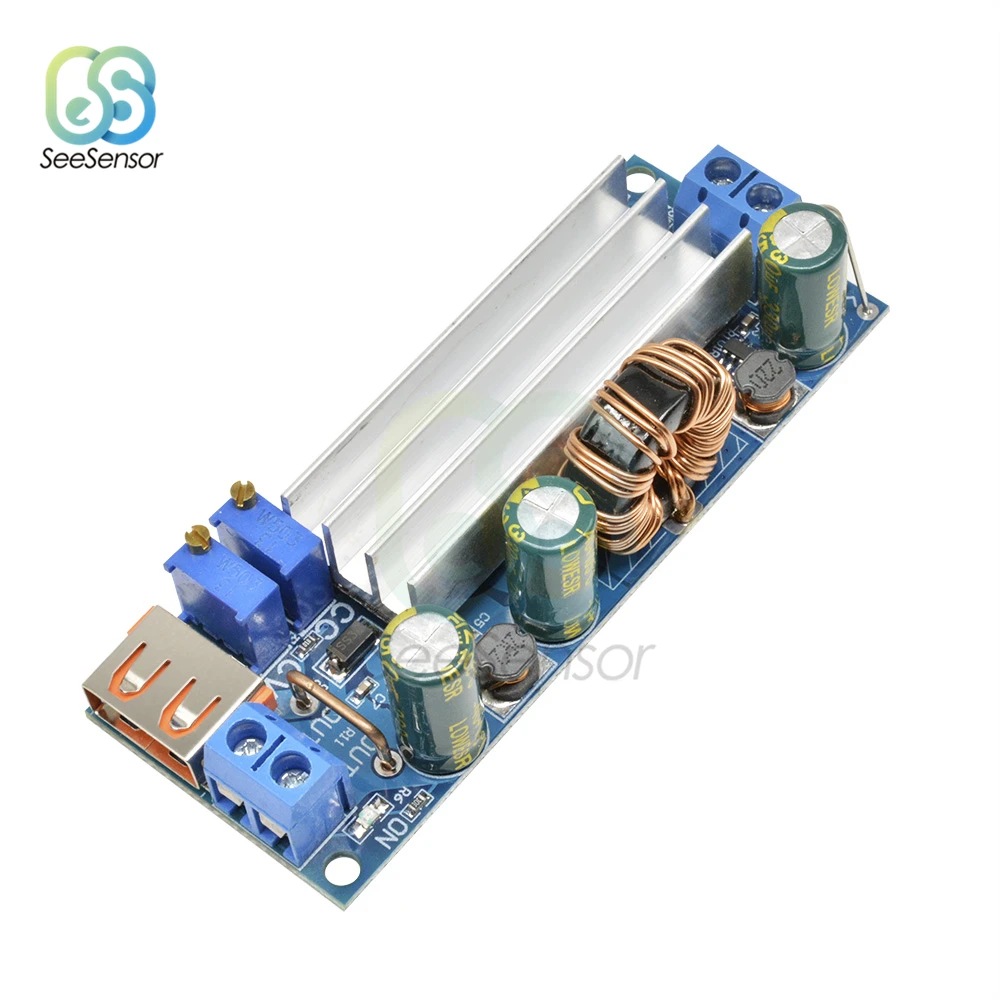

DC-DC USB Step Up Питание модуль постоянного Напряжение постоянного тока Регулируемый повышающий Напряжение конвертер 2 V-24 V постоянного тока до 3 V-30 V 80W

1,1. Специальная архитектура, поддержка 2 В низкого напряжения, не бойтесь низкого напряжения, особенно подходит для 18650 высокой мощности;

2,2. Мощность большая, входной ток может быть до 15а, выходной ток 4А; когда вход 3,7 в, выходная мощность может достигать 45 Вт, И когда вход 12 В, выходная мощность может достигать 80 Вт;

2,3. Идеальный механизм защиты, входной анти-ожога, входная защита от перегрузки по току, входная защита под напряжением, выходной анти-обратный поток, постоянное напряжение и постоянный ток, может быть напрямую подключен к зарядке аккумулятора;

2,4. Высокая эффективность, двухступенчатая фильтрация и низкая пульсация, надежная и стабильная производительность!

Входное напряжение: 2 ~ 24 В

Выходное напряжение: 3 ~ 30 в, обратите внимание на usb-порт и выходной порт, непосредственно подключенный, это Регулируемый порт напряжения 3-30 в, а не 5 в порт!

Входной ток: до 15а

Выходной ток: максимум 4А (устройство точки CC является потенциометром регулировки предельного тока. Когда текущий лимит достигается, индикатор CC загорается и переходит в режим постоянного тока; продукт является структурой boost. Предельный ток регулирования не может быть непосредственно коротковат к выходному терминалу, но может быть сначала против часовой стрелки. Настройте на минимум, поверните часы по часовой стрелке и Увеличьте ток)

Выходная мощность: вход 3,7 в, максимальная 45 Вт; вход 12 В, максимальная мощность 80 Вт;

Выходная пульсация: Двухступенчатая фильтрация, низкая пульсация на выходе!

Эффективность преобразования: 82-95%

Входная защита от перегрузки по току: 15A предохранитель

Входная защита от обратного хода: высокоэффективный Тип MOS

Защита от перенапряжения на входе: чтобы предотвратить переразрядку литиевой батареи, пожалуйста, припайте резистор сопротивления 5,6 k на R22 в левом нижней части модуля, начиная с 3,5 в и останавливая ниже 3 В. Заводской по умолчанию работает при напряжении 2 в. Если требуется другой уровень порога защиты от пониженного напряжения, вы можете рассчитать его самостоятельно или обратиться в службу поддержки клиентов. Формула расчета R22 = 12500/(U-0.75v) Ом, где U-желаемое пороговое напряжение защиты от напряжения (стоп-напряжение).

Размер доски: 80*31,5*20,5 мм

Вес: 36 г

3,1. Этот продукт является усиленной структурой. Предельный ток регулирования не может быть непосредственно коротковат к выходному терминалу. Потенциометр CC может быть отрегулирован до минимального значения против часовой стрелки. После подключения аккумулятора его можно повернуть по часовой стрелке, чтобы увеличить ток.

3,2. Этот продукт является усиленной структурой. Минимальное выходное напряжение примерно равно входному напряжению, поэтому выходной ток не может быть установлен от 0. Минимальный выходной ток составляет приблизительно входное напряжение, деленное на значение сопротивления нагрузки.

3,3. Вход модуля-отключение и выход-короткий, в противном случае функция постоянного тока будет неправильной.

3,4. Пожалуйста, убедитесь, что Мощность блока питания больше, чем мощность, требуемая выходной нагрузкой. Пожалуйста, уменьшите энергопотребление, когда модуль горячий!

3.5.USB выходной порт не 5 В выход, непосредственно подключен к выходному порту, самое высокое Регулируемое напряжение до 30 в, например, зарядка мобильных телефонов или других цифровых продуктов или совместимость с другими ценными инструментами, очистите выходное напряжение USB, любые повреждения, вызванные нами без гарантии, У нас есть только возможность оплатить Модуль и стоимость доставки. Пожалуйста, внимательно прочитайте описание товара перед использованием. Повреждения, вызванные неправильным использованием, не будут компенсированы.
