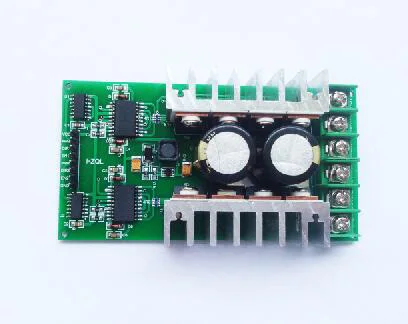

DC Высокая мощность h-мост модуль вождения двигателя для промышленного уровня 10A, 3-36 в двойной AGV автомобиля Робот

Описание

Этот модуль независимо разработан нашей компанией., внешняя оптовая продажа, поддержка настройки.

Консультации по продукту: 18058115651 Техническая поддержка: 0571-86490583

Если вам нужно нарисовать счет-фактуру, пожалуйста, свяжитесь с нами заранее:

Будьте внимательны: продукция компании подала заявку на соответствующие патенты, где бы плагиат не был обнаружен, скопируйте наши продукты, как только мы узнаем, мы будем продолжать его до конца., пожалуйста, свяжитесь со службой поддержки клиентов, которым требуется патентный сертификат.

Это то, что мы проектируем. Новый стиль. Разработан на основе суммирования опыта работы с предыдущими дизайнами, промышленного класса, специально для agvcar и соответствующего интеллектуального дизайна робота.

Функциональные характеристики

1. Поддержка ШИМ 0--100%, Поддержка высокой скорости работы 。

2. Меньше занимаемых ресурсов, это занимает только один путь каждый путь. PWMcontrol 。

3. Широкая поддержка напряжения на конце двигателя 3 V ~ 36 V, защита от пониженного напряжения, подавление переходных помех электропитания 。

4. Поддержка раздельного управления двумя моторами. Максимальный номинальный ток на схему 10 А, stay0-10 а диапазон может регулироваться автоматически в соответствии с нагрузкой.

5. Каждый пиковый ток reaches60A, поддержка частого запуска, положительная инверсия, ускорение.

6. Контрольный конец эффективно изолирован от моторного конца, изолированный источник питания принимается., высокая токовая работа не влияет на MCU.

7. Поддержка 3-5,5 vконтрольный сигнал, этот диапазон поддерживает подавляющее большинство микроконтроллеров.

8. DetachableMCU, Прямое управление с внешним переключателем

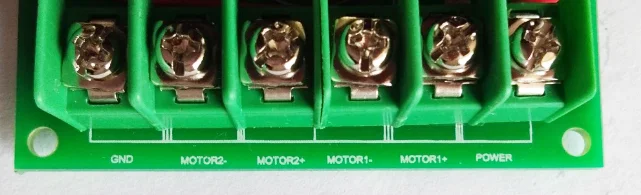

Контрольный сигнал:

EN1. EN2Two включить терминалы, низкий уровень активного; DIR1, DIR2Two направления управления, PWM1, PWM2Two скорости управления соответственно, PWMby0reach100 %, чем больше скорость, тем быстрее
