Фиксированная частота переключения при 55 кГц 2. Параметры

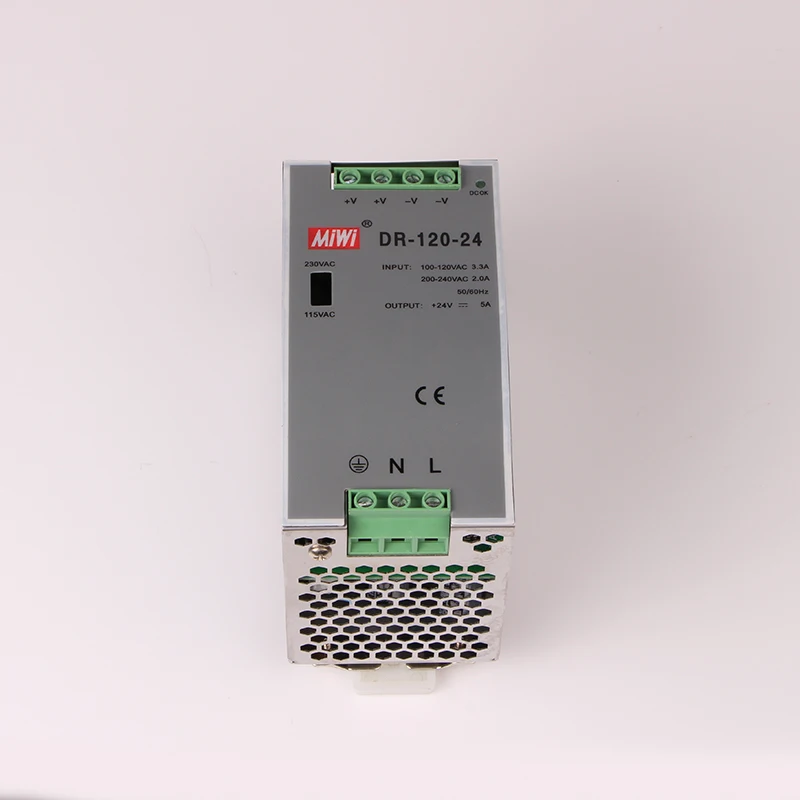

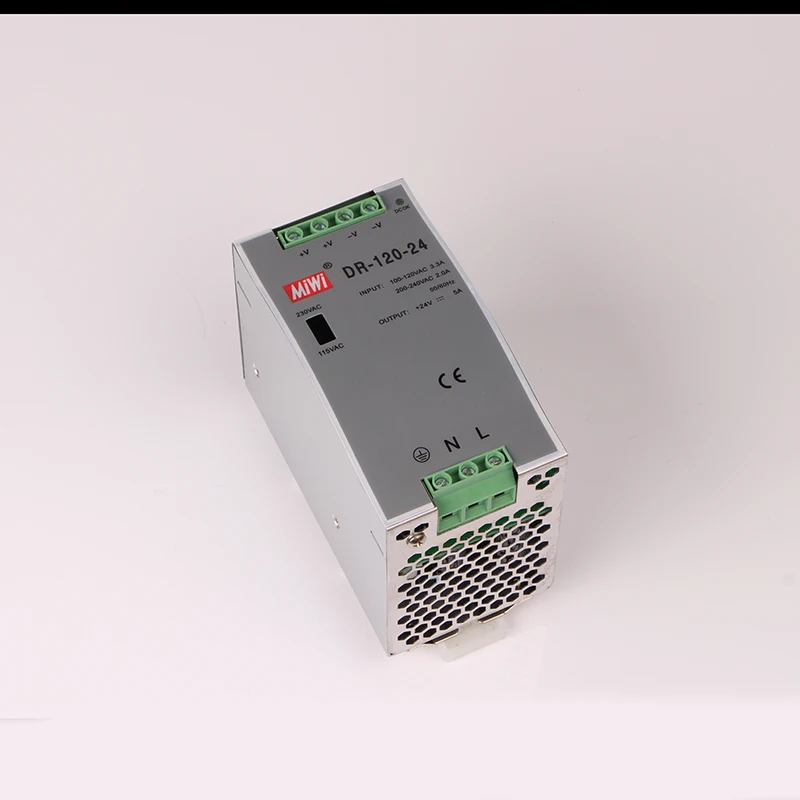

| Модель |
DR-120-12
|
Доктор-120-24
|
DR-120-48
|
| Выход | DC Напряжение | 12 V | 24 V | 48 V |
| Номинальный ток | 10A | 5A | 2.5A |
| Постоянная сила тока | 0-10A | 0-10A | 0-2.5A |
| Номинальная Мощность | 120 W | 120 W | 120 W |
| Пульсация и шум (макс.) Note.2 | 80mVp-p | 80mVp-p | 100mVp-p |
| Напряжение Adj. Диапазон | 12-14 V | 24-28 V | 48-53 V |
| Напряжение допуск Note.3 | ± 2% | ± 1% | ± 1% |
| Нестабильность выходного напряжения | ±0. 5% | ±0. 5% | ±0. 5% |
| Регулирование нагрузки | ± 1% | ± 1% | ± 1% |
| Настройка, время самовыравнивания | 500 мс, 70 мс/230В переменного тока 500 мс, 70 мс/115В переменного тока при полной нагрузке |
| Время заддержки | 36 мс/230VAC 32 мс/115VAC при полной нагрузке |
| Входной сигнал | Напряжение диапазон | 88 ~ 132VAC/176 ~ 264VAC выбран переключателем 248 ~ 370VDC |
| Частотный диапазон | 47 ~ 63 Гц |
| Переменного тока | 2.6A/115 V 1.6A/230 V |
| Эффективность | 80% | 84% | 85% |
| Пусковой ток | Холодный старт 20A/115VAC 40A/230VAC |
| Ток утечки | <3.5mA/240VAC |
| Защита | Защита от перегрузки | 105% ~ 150% Номинальная выходная мощность |
| Тип защиты: ограничение постоянного тока, автоматически восстанавливается после удаления неисправности |
| По сравнению с Напряжение | 15 ~ 16,5 V | 29 ~ 33 V | 58 ~ 65 V |
| Тип защиты: выключение напряжения o/p, повторное включение для восстановления |
| Защита от перегрева | 85°C±5°C (TSW1) | 90°C±5°C (TSW1) | 90°C±5°C (TSW1) |
| Тип защиты: отключение напряжения o/p, автоматически восстанавливается после понижения температуры |
| Окружающая среда | Работая Temp. | -10 °C ~ + 60 °C; (см. "кривую отклонения") |
| Рабочая влажность: | 20 ~ 90% RH без конденсации |
| Температура хранения. Влажность | -20 °C ~ + 85 °C; 10% ~ 95% RH |
| Темп. Коэффициент | ±0. 03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2 г 10 мин/1 цикл, период 60 мин, каждый вдоль X, Y, Z осей |
| Безопасность | Выдерживать Напряжение | I/P-O/P: 3 KVAC I/P-FG: 1,5 KVAC O/P-FG: 0,5 KVAC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 м Ом/500В DC/25 °C/70% RH |
| Электромагнитное излучение | Соответствие EN55011, EN55022 (cipr22) Класс B, EN61000-3-2,-3 |
| Иммунитет к излучению | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, EN61000-6-2, EN61204-3, уровень тяжелой промышленности, требованиям A |
| Другие | Средняя наработка на отказ | 432,1 K ч мин. MIL-HDBK-217F (25 °C) |
| Измерение | 65,5*125,2*100 мм (Ш * В * Г) |
3. Механические Параметры
4. Блок-схема
5. Кривую ухудшения параметров
6. Статические характеристики (24 В)
7. Пожалуйста, имейте в виду 1. Все параметры, не указанные специально, измеряются при входе 230VAC, номинальной нагрузке и 25 температуре окружающей среды.
2. Пульсация и шум измеряются на 20 МГц полосы пропускания с помощью 12 "витой пары провода, завершенной с 0,1 мкФ и 47 мкФ параллельным конденсатором.
3. Допуск: включает в себя установочный допуск, регулирование линии и регулирование нагрузки.
4. Блок питания считается элементом, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено, что оно все еще отвечает требованиям EMC. |
