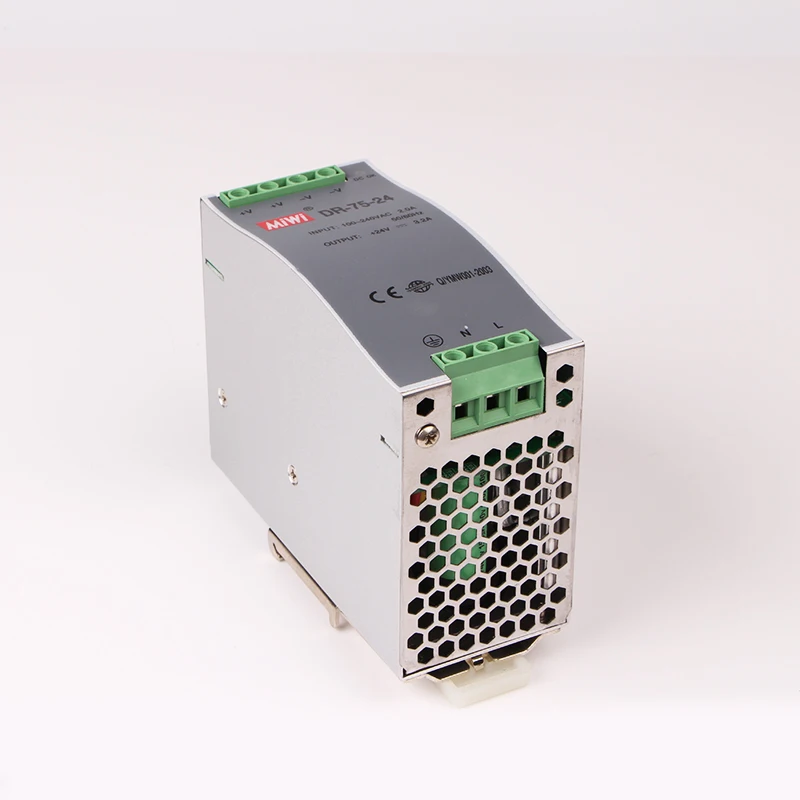

DC12V 24V 48V 6.3A 3.2A 1.6A din-рейка 75W Electrial AC DC DR-75-12 DR-75-24 DR-75-48 одиночный выход импульсный источник питания

Описание

1. Особенности

Универсальный вход переменного тока/полный диапазон

Защита: короткого замыкания/перегрузки/перенапряжения/перегрева

Охлаждение с помощью свободной воздушной конвекции

Можно установить на din-рейку TS-35/7,5 или 15

Светодиодный индикатор для включения питания

100% тест на полную нагрузку

Фиксированная частота переключения при 50 кГц

2 года гарантии

2.Параметры

Модель		DR-75-12	DR-75-24	DR-75-48
Выход	DC Напряжение	12 V	24 V	48 V
	Номинальный ток	6.3A	3.2A	1.6A
	Постоянная сила тока	0-6.3A	0-3.2A	0-1.6A
	Номинальная Мощность	75,6 W	76,8 W	76,8 W
	Пульсация и шум (макс.) Note.2	100mVp-p	150mVp-p	240mVp-p
	Напряжение Adj. Диапазон	12-14 V	24-28 V	48-53 V
	Напряжение допуск Note.3	± 2%	± 1%	± 1%
	Нестабильность выходного напряжения	±0. 5%	±0. 5%	±0. 5%
	Регулирование нагрузки	± 1%	± 1%	± 1%
	Настройка, время самовыравнивания	1000 мс, 60 мс/230В переменного тока 1800 мс, 60 мс/115В переменного тока при полной нагрузке
	Время заддержки	60 мс/230VAC 12 мс/115VAC при полной нагрузке
Входной сигнал	Напряжение диапазон	85 ~ 264VAC 120 ~ 370VDC
	Частотный диапазон	47 ~ 63 Гц
	Переменного тока	1.6A/115 V 0.96A/230 V
	Эффективность	76%	80%	81%
	Пусковой ток	Холодный старт 20A/115VAC 40A/230VAC
	Ток утечки	<1mA/240VAC
Защита	Защита от перегрузки	105% ~ 150% Номинальная выходная мощность
		Тип защиты: ограничение постоянного тока, автоматически восстанавливается после удаления неисправности
	По сравнению с Напряжение	15 ~ 16,5 V	29 ~ 34 V	58 ~ 65 V
		Тип защиты: выключение напряжения o/p, повторное включение для восстановления
	Защита от перегрева	85°C± 5 °C (TSW1) обнаруживает на теплоотвод силового транзистора
		Тип защиты: отключение напряжения o/p, автоматически восстанавливается после понижения температуры

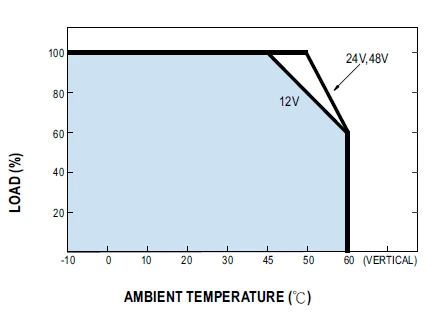

Окружающая среда	Работая Temp.	-10 °C ~ + 60 °C; (см. "кривую отклонения")
	Рабочая влажность:	20 ~ 90% RH без конденсации
	Температура хранения. Влажность	-20 °C ~ + 85 °C; 10% ~ 95% RH
	Темп. Коэффициент	±0. 03%/°C (0 ~ 50 °C)
	Вибрация	10 ~ 500 Гц, 2 г 10 мин/1 цикл, период 60 мин, каждый вдоль X, Y, Z осей
Безопасность	Выдерживать Напряжение	I/P-O/P: 3 KVAC I/P-FG: 1,5 KVAC O/P-FG: 0,5 KVAC
	Сопротивление изоляции	I/P-O/P, I/P-FG, O/P-FG: 100 м Ом/500В DC/25 °C/70% RH
	Электромагнитное излучение	Соответствие EN55011, EN55022 (cipr22) Класс B, EN61000-3-2,-3
	Иммунитет к излучению	Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, EN61000-6-2, EN61204-3, уровень тяжелой промышленности, требованиям A
Другие	Средняя наработка на отказ	123,1 K ч мин. MIL-HDBK-217F (25 °C)
	Измерение	55,5125,2100 мм (Ш * В * Г)

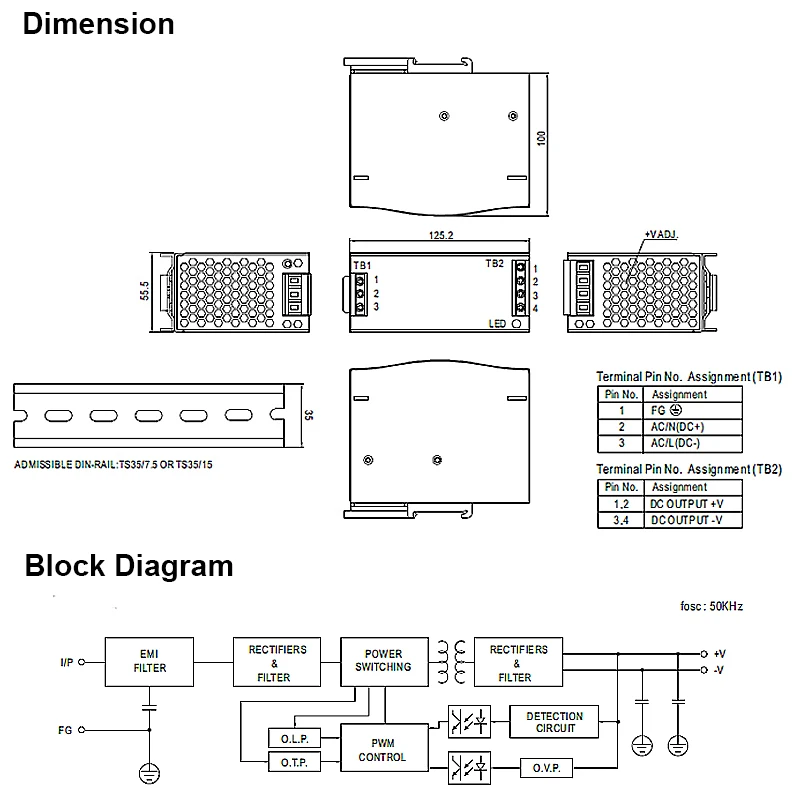

3. Механические измерения

DC12V 24V 48V 6.3A 3.2A 1.6A din-рейка 75W Electrial AC DC DR-75-12 DR-75-24 DR-75-48 одиночный выход импульсный источник питания

4. Блок-схема

DC12V 24V 48V 6.3A 3.2A 1.6A din-рейка 75W Electrial AC DC DR-75-12 DR-75-24 DR-75-48 одиночный выход импульсный источник питания

5. Выходное выключение O

DC12V 24V 48V 6.3A 3.2A 1.6A din-рейка 75W Electrial AC DC DR-75-12 DR-75-24 DR-75-48 одиночный выход импульсный источник питания

6. Выходное отклонение от входного напряжения

DC12V 24V 48V 6.3A 3.2A 1.6A din-рейка 75W Electrial AC DC DR-75-12 DR-75-24 DR-75-48 одиночный выход импульсный источник питания

7. Пожалуйста, имейте в виду

1. Все параметры, не указанные специально, измеряются при входе 230VAC, номинальной нагрузке и 25 температуре окружающей среды.
2. Пульсация и шум измеряются на 20 МГц полосы пропускания с помощью 12 "витой пары провода, завершенной с 0,1 мкФ и 47 мкФ параллельным конденсатором.
3. Допуск: включает в себя установочный допуск, регулирование линии и регулирование нагрузки.
4. Блок питания считается элементом, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено, что оно все еще отвечает требованиям EMC.
