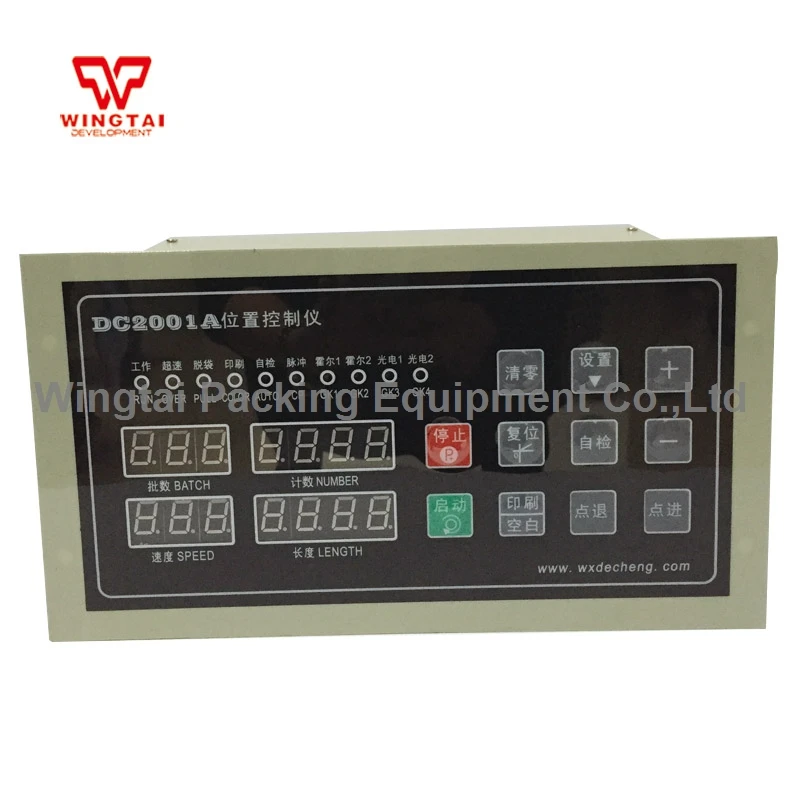

DC2001A инструмент управления позицией для печати, сумки-делая машину запасные части

18 804 руб.

Описание

DC2001A инструмент управления позицией для печати, сумки-делая машину запасные части

(Система контроля длины одного электрического двигателя)

Место производства: Китай (материк)

Номер модели: DC2001A инструмент управления позициями

Подходящая промышленность: печать, производство сумок

Подходящий диапазон: расположение, обнаружение и отслеживание

DC2001A инструмент управления позицией для печати, сумки-делая машину запасные части

Управление инструмент внешняя проводка инструкция

Нет.	Функция объяснить	Нет.	Функция объяснить
1,2	Основной сигнал машины (JDQ1)	19	Шаговый двигатель CCW
3,4	Источник питания AC 220 V	20	CP2 шагового двигателя pusle 2
5	-24 В (GND)	21	CP1 шаговый двигатель pusle 1
6	+ 24 V	22	KRUN подключается к кнопке «run» внешне
7,8	-12 В (GND)	23	KSTOP подключается к кнопке «stop» внешне
9,10	+ 12 V	24	GK4 Jaming photoelectricity сигнала
11	Базз (низкий уровень выхода)	25	GK3 цвет photoelectricity сигнала
12	Clashing finestra signal-1 (JDQ6)	26	GK2 gk2 датчик
13	Clashing finestra signal-2 (JDQ5)	27	GK1 gk1 датчик
14	Нет	28	Не дюймовая основная машина
15	Нет	29	GK6 подключается к кнопке «& rarr;» внешне
16	Тяговый сигнал (JDQ2)	30	GK7 подключиться к "& larr;» внешне
17	Нет	31	Нет
18	Нет	32	Нет

Примечание: Все входные/выходные сигналы для низкого напряжения.

4.Шаг двигателя подключения проводки HB-B3CD

CP подключения CP1

Com подключение + 12 В

UD подключения и против часовой стрелки

A: шаг моторный штифт 1 #

B: ступенчатый моторный штифт 3 #

C: ступенчатый моторный штифт 5 #

220 В: источник питания 220 В переменного тока

Широко используется в упаковочной машине, печатной машине, пластиковой сумке машины, фармацевтической, стиральной, литейной машины, деревообработки и других машин и оборудования

DC2001A инструмент управления позицией для печати, сумки-делая машину запасные части
